航空用异形支撑连接支架结构设计

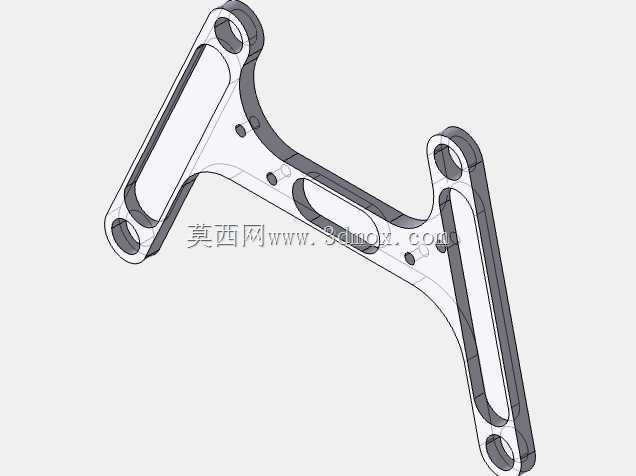

　　该异形支撑连接支架主要面向航空机载设备安装场景设计，用于机载电子模块、小型功能组件与机身主承力结构之间的过渡连接，在实际装机场景中，需要同时承担组件自身重量载荷、飞行过程中的交变振动载荷以及机动动作下的瞬时冲击载荷，因此结构设计阶段需要在有限的安装空间内，兼顾结构强度、重量控制与安装兼容性。从结构外形来看，该支架采用非对称双安装臂构型，两端分别设置多组同轴安装孔位，一端用于对接机身预设的安装基准面，另一端用于固定待支撑的功能组件，中间连接臂采用变截面过渡设计，在应力集中的孔位周边做了局部加厚处理，而在受力较小的区域通过挖槽减重的方式去除冗余材料，整体结构的材料分布完全按照载荷传递路径优化，避免不必要的材料堆积带来的重量增加。

　　在安装边界设计上，两端安装孔的孔位公差严格按照航空构件安装标准设定，孔位间距匹配机载设备通用安装孔距规范，安装面预留了足够的垫片调整空间，可适配不同厚度的安装缓冲垫，抵消装配过程中的累积误差，同时支架整体的外轮廓尺寸经过反复校核，确保安装后不会与周边的管路、线缆以及其他机载构件发生运动干涉，满足狭小舱内空间的布置要求。设计过程中，首先对支架的受力工况做了全面梳理，涵盖了地面静置、常规巡航、大机动过载、着陆冲击等多种典型工况，通过力学仿真计算得到不同工况下的应力分布云图，针对应力水平较高的安装孔周边、臂身过渡圆角位置做了结构强化，将圆角半径调整到合理范围，避免锐角带来的应力集中问题；而对于应力水平远低于材料许用值的区域，

　　通过开设长圆形减重槽、减小臂身截面厚度的方式控制整体重量，最终实现强度余量与重量控制的平衡。支架的安装孔均采用通孔设计，可适配标准航空螺栓的穿装要求，孔壁表面预设了足够的加工余量，可根据实际装配需求做铰孔精加工，保证连接的配合精度；臂身表面的减重槽边缘均做了倒角处理，避免加工和装配过程中出现锐边割伤线缆、划伤操作人员的问题，同时也能减少应力集中源，提升构件的疲劳寿命。在实际使用场景中，该类支架除了基础的承载连接功能外，还需要兼顾一定的形变补偿能力，因此臂身的截面刚度经过匹配设计，在承受额定载荷时的形变量控制在允许范围内，不会导致被支撑的功能组件出现位置偏移，同时又能通过微量形变吸收部分振动能量，降低振动向被支撑组件的传递效率，

　　提升机载设备的工作稳定性。不同于标准型材拼接的支架结构，该一体化设计的异形支架减少了拼接连接点，降低了连接松动的风险，整体结构可靠性更高，更适合航空领域高可靠性要求的应用场景，在建模过程中，所有的圆角、壁厚、孔位尺寸都严格遵循航空机械加工工艺要求，确保设计完成的结构可以通过常规的铣削加工工艺实现量产，不需要特殊的定制工装，兼顾了性能与加工经济性。
