铰接式安装固定连接支架结构设计

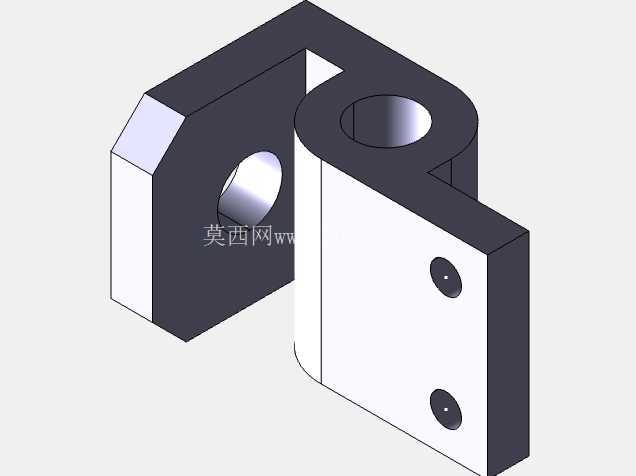

　　这类铰接式固定连接支架，多应用在需要小角度相对转动的机械装配场景中，比如小型自动化设备的连杆铰接端、工装夹具的活动压臂连接位、低压电气柜内的元器件安装铰接支座，也可作为小型传动机构的摆杆固定基座使用，核心作用是在实现两个构件刚性连接定位的同时，预留铰接转动的自由度，避免装配应力集中导致的构件变形或运动卡滞。从结构功能来看，该零件分为两个功能区段，一侧是带通孔的方块安装段，这个通孔用于穿装紧固螺栓或者定位销轴，可将支架整体固定在设备的安装基面或者固定构件上，方块段的切角设计并非单纯的外观处理，实际是为了避让安装位置周边的凸起结构，避免装配时和相邻零件产生干涉，同时也能减少零件的整体重量，降低材料消耗。

　　另一侧是带同轴铰接孔的弯折段，这个铰接孔是核心功能位，孔的内壁需要和铰接销轴形成间隙配合，保证转动副的灵活运转，孔的轴向长度经过匹配设计，既可以保证铰接处的接触面积足够，降低单位面积的承压载荷，避免长期转动磨损导致的间隙过大，也不会因为轴向长度过长增加不必要的装配空间占用。弯折段的平板面上设置了两个沉头孔位，这两个孔位用于安装固定需要铰接活动的构件，沉头结构可以让紧固螺栓的头部完全埋入零件表面以下，避免螺栓头突出后在转动过程中剐蹭周边的其他零件，两个孔的孔距按照常用的小型构件安装孔距设计，适配多数常规小型摆臂、压块的安装尺寸。

　　设计这类零件的时候，首先要确定铰接孔的中心高，这个尺寸直接决定了铰接转动的中心位置，是整个零件的核心基准尺寸，需要和配对的铰接构件转动中心完全匹配，否则会出现装配后转动卡涩、别劲的问题。其次要确认安装段通孔的位置，这个孔的中心到铰接孔中心的距离，决定了支架安装后铰接点的外伸长度，需要根据设备内部的安装空间预留足够的转动余量，保证铰接构件在整个转动行程内不会和安装基面产生碰撞。零件的壁厚设计需要兼顾强度和空间占用，铰接孔的外壁厚度要满足销轴传递的扭矩载荷要求，避免长期受载出现孔壁开裂变形，安装段的壁厚则要满足紧固螺栓的预紧力要求，避免螺栓拧紧时零件出现压溃变形。

　　外形上的圆弧过渡处理，除了减少尖锐边角的安全隐患外，也能降低零件的应力集中系数，在受冲击载荷的时候减少应力集中点的开裂风险。安装边界方面，该零件的整体外轮廓尺寸紧凑，安装时需要在铰接孔的轴向两侧预留至少等于销轴直径的装配空间，方便销轴的穿装和卡簧的固定，安装段的背面需要和安装基面完全贴合，保证固定后的支撑刚度，平板安装面的平面度需要控制在合理范围内，避免安装后零件出现倾斜导致铰接孔轴线偏移。这类零件的加工通常采用整块型材铣削成型，铰接孔的内孔粗糙度需要达到转动配合的要求，减少转动时的磨损，安装面和沉头孔的端面需要保证垂直度，避免紧固螺栓安装后出现偏斜。在实际选型使用时，需要根据铰接处传递的载荷大小确认零件的材质，常规轻载场景可以选用铝合金材质降低重量，载荷较大的场景则需要选用碳钢材质并做表面防锈处理，铰接孔内也可以根据使用频率加装铜套或者滚针轴承，提升转动副的使用寿命，降低维护频次。
