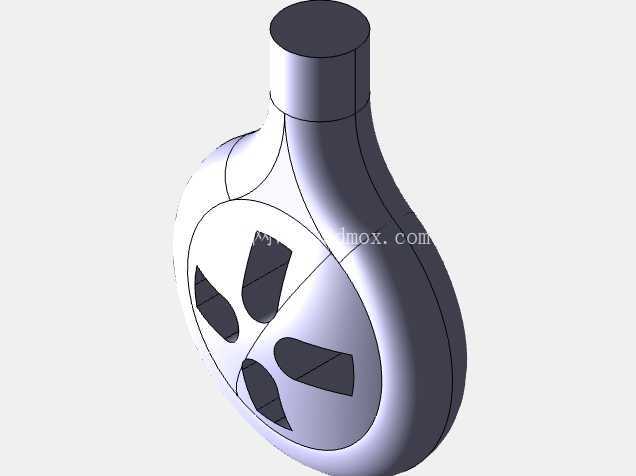

带扇叶镂空结构的壶状异形壳体练习件

　　这类异形壶状壳体结构，常出现在小型流体输送设备的腔体外壳、手持气动工具的消音外罩、实验室小型流体循环装置的储液腔体等场景中，作为核心的容纳与导流部件，需要同时兼顾内部流道顺滑度、外部握持或安装的适配性，以及结构本身的刚性需求。从结构设计逻辑来看，上部的圆柱凸台是标准的接口对接段，设计时需要严格匹配对接管路的内径公差，凸台根部做了微小的圆角过渡，避免应力集中导致的装配开裂，这个部位的同轴度要求较高，否则对接后会出现密封渗漏的问题。

　　主体的壶状曲面采用多截面扫掠成型，曲面的曲率变化经过反复调整，既保证了内部腔体的容积满足设计要求，也让外部曲面没有突兀的折角，减少流体在腔体内流动时的紊流产生，对于需要输送低粘度流体的场景，这种顺滑曲面能有效降低流动阻力，减少能耗。正面的扇叶状镂空结构并非单纯的装饰设计，这类镂空如果应用在消音外罩场景中，是气流排出的导流通道，扇叶的倾斜角度经过计算，能让排出的气流沿特定方向扩散，降低气流直冲产生的噪音；如果应用在储液腔体的观察端，镂空区域可以嵌入透明视窗，扇叶状的加强筋结构能在不遮挡观察视野的前提下，提升透明视窗的安装强度，避免受压变形。

　　在建模过程中，这类结构的难点在于曲面与镂空特征的衔接，扇叶镂空的边缘需要做等距的壁厚偏移，保证整个壳体的壁厚均匀，避免注塑或3D打印过程中出现缩痕、填充不均的问题。从安装边界来看，上部圆柱凸台的外径是主要的安装定位基准，主体部分的最大外轮廓尺寸需要适配安装工位的预留空间，底部的平面可以作为放置基准，也可以根据实际需求加装固定支脚，整个壳体的壁厚控制在均匀区间，既保证结构强度，也能控制整体重量，适配手持类设备的轻量化需求。在实际生产中，这类曲面壳体如果采用注塑工艺，需要重点关注分模面的选择，沿着曲面最大轮廓线设置分模面，能减少脱模时的曲面拉伤，镂空区域的抽芯结构需要做精准的导向设计，避免抽芯时刮伤孔位边缘。

　　如果是采用金属压铸工艺，曲面的圆角半径需要适当放大，保证金属液的填充流畅性，减少冷隔缺陷。对于建模练习者而言，这类结构能很好地锻炼多截面曲面构建、曲面修剪、壁厚抽壳、特征圆角过渡等核心建模技能，在建模时需要先搭建整体的曲面框架，确认各部分的曲率连续性后再进行实体化操作，避免后续特征修改时出现曲面破面的问题，尤其是扇叶镂空与主体曲面的相交位置，需要提前做好曲面的相交检查，保证修剪后的边缘顺滑，没有细小的碎面，为后续的工程图导出、模具拆分提供干净的模型基础。这类结构的尺寸设计没有固定的标准，完全根据实际应用场景调整，上部圆柱凸台的长度根据对接管路的插入深度确定，主体腔体的容积根据需要容纳的流体体积计算，扇叶镂空的开孔大小根据过流面积或者观察视野的需求确定，所有尺寸的公差配合都需要结合实际的加工工艺调整，比如注塑件的凸台外径需要做拔模斜度，方便脱模，镂空孔的边缘需要做微小的倒角，去除加工毛刺，避免装配时割伤密封件或者操作人员。
