钣金方转圆变径连接风道接头结构

　　这类方转圆钣金构件，在通风除尘、物料输送、工业排风系统里是极为常见的过渡连接件，核心作用是解决方形截面管路/设备接口与圆形截面管路的对接错位问题，避免管路变径处出现气流涡旋、物料卡滞的问题，在车间除尘系统、粉体输送管线、空调通风管网、排烟管路改造场景中应用极广，很多现场施工时如果没有预制的标准变径件，现场放样焊接的精度很难保证，容易出现对接错位、焊缝漏风、流道阻力过大的问题。

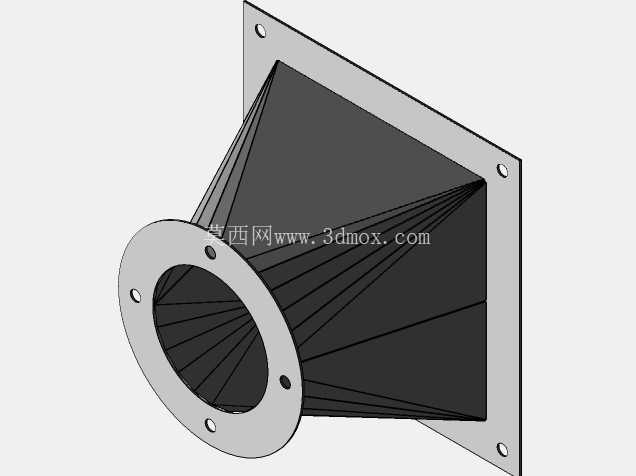

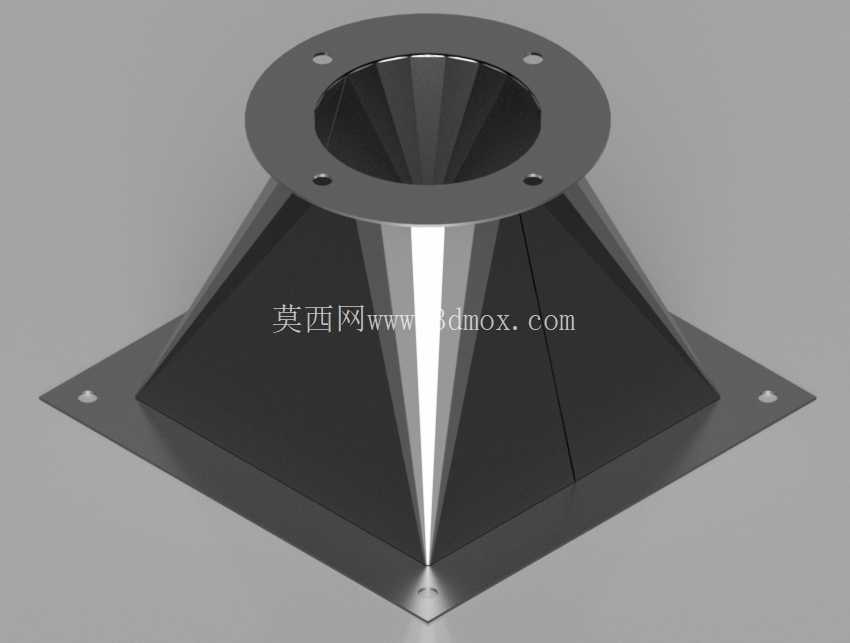

　　从结构设计逻辑来看，这个构件采用上下法兰安装的结构，下部方形法兰带四个安装孔，适配方形截面的设备出风口或者方管接口，上部圆形法兰同样带四个均布安装孔，对接圆形风管或者圆形设备接口，中间的过渡段采用多块钣金板拼接折弯成型，不是一体拉伸结构，这种设计更适配常规钣金加工工艺，不需要大吨位的拉伸设备，用普通数控折弯、激光下料就能完成加工，加工门槛低，适合小批量定制或者现场预制加工。设计时需要重点考虑过渡段的曲面顺滑度，不能出现局部的折角突变，否则气流经过的时候会在折角处形成紊流，一方面会增加整个管路系统的风阻，提升风机的运行负载，另一方面如果是输送粉体物料的场景，突变的折角处很容易积料，时间长了会堵塞管路，尤其是输送粮食、塑料粒子、金属粉尘这类物料的时候，积料还可能带来粉尘爆炸的隐患。

　　关于安装边界的尺寸考量，设计这类构件的时候首先要确认两端接口的匹配尺寸，下部方形法兰的边长要完全适配对接方口的外沿尺寸，法兰上的安装孔位要和对接接口的孔位完全对中，孔距公差要控制在±0.5mm以内，避免现场安装的时候出现孔位错位无法穿螺栓的问题；上部圆形法兰的内径要和对接圆管的外径或者内径匹配，根据连接方式是插接还是法兰对接调整尺寸，如果是插接结构，圆法兰的内径要比对接圆管的外径大1-2mm，方便现场插接后打铆钉或者焊接固定，如果是法兰对接结构，就要匹配对应压力等级的法兰标准尺寸，包括螺栓孔的数量、孔距、法兰厚度都要符合对应管路的压力要求。中间过渡段的高度要根据两端接口的尺寸差来确定，一般来说两端接口的尺寸差越大，过渡段的高度就要做的越高，这样过渡曲面的锥度才会更平缓，流道阻力更小，常规通风场景下过渡段的锥角建议控制在30度以内，要是空间受限无法做足够高度的话，就要在变径处加装导流叶片，降低气流阻力。

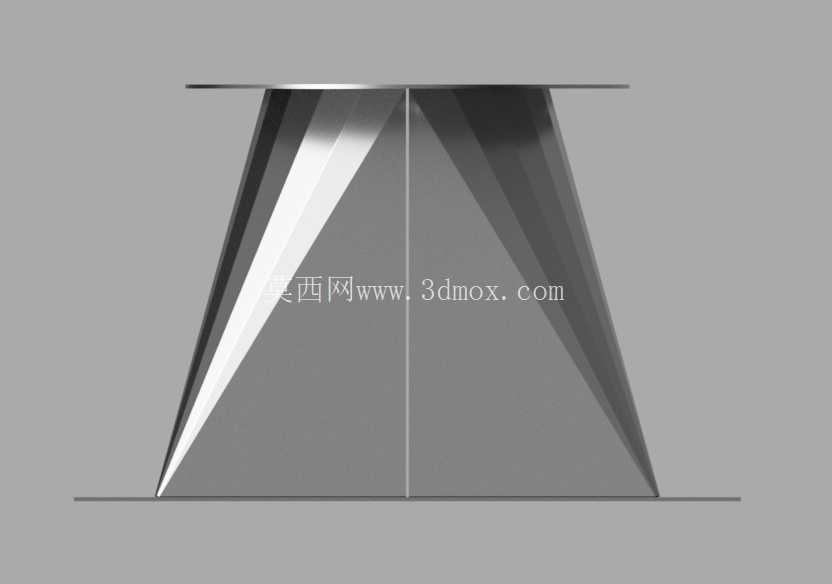

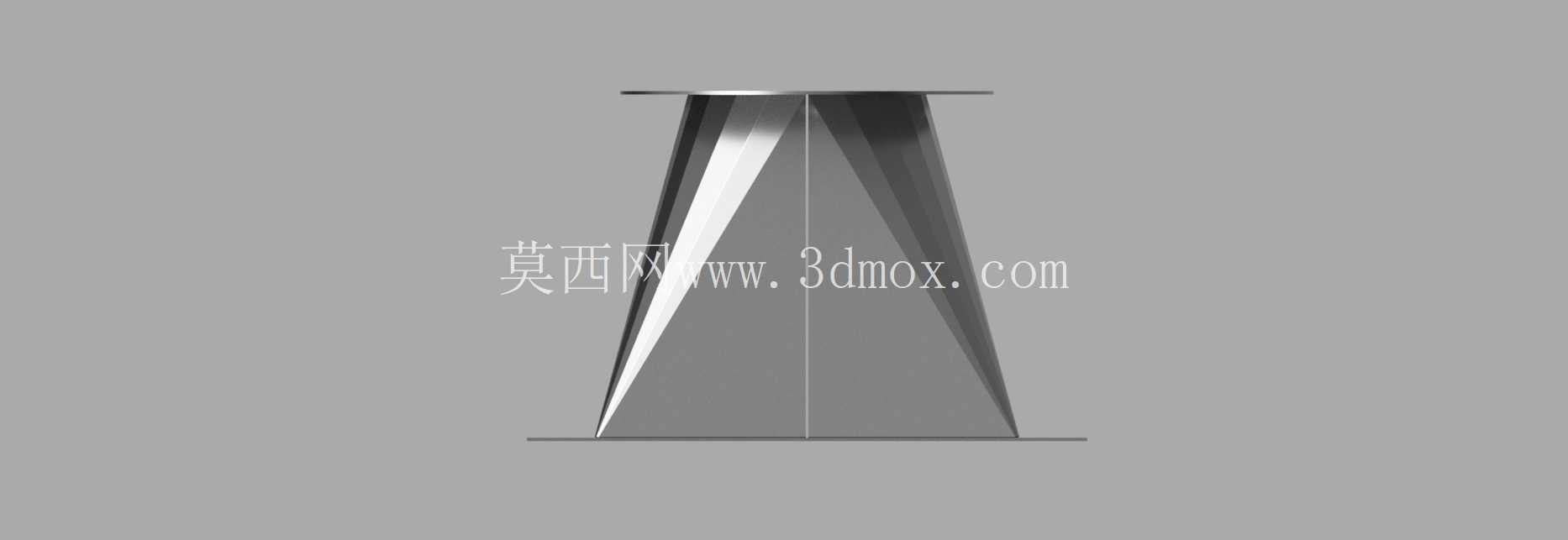

　　从加工实现的角度，这个模型的展开图已经做了平面拆分，每一块钣金板都可以直接导出下料图，用激光切割机或者等离子切割机下料后，按照折弯线压出对应的折边，然后拼接焊接，焊接的时候要注意控制焊接变形，尤其是法兰和过渡段连接的位置，要采用分段对称焊接的方式，避免法兰焊后出现翘曲，导致安装的时候密封不严。如果是用在有防腐要求的场景，比如化工排风、潮湿环境的通风系统，加工完成后还要做喷塑或者镀锌处理，焊缝位置要打磨平整后再做表面处理，避免焊缝处过早锈蚀。另外在安装的时候，两端法兰和对接接口之间要加装密封胶条，根据输送介质的不同选择对应的密封材质，输送常温空气用普通橡胶胶条即可，输送高温烟气就要用石棉胶条或者金属缠绕垫片，输送腐蚀性气体就要用耐腐的硅胶或者氟橡胶胶条，保证整个管路的密封性，避免出现漏风漏料的问题。

　　很多刚入行的结构设计人员做这类变径件的时候，容易忽略过渡段的应力集中问题，尤其是在有振动的管路系统里，比如风机进出口的变径接头，设备运行时的振动会传递到变径段，如果过渡段的折角处没有做圆弧过渡，长时间振动很容易在折角位置出现疲劳开裂，所以设计的时候在每一块拼接板的折边位置要预留小的圆弧过渡，不要做成尖锐的直角，同时法兰和过渡段连接的位置可以加三角加强筋，提升整体的结构强度，避免长期运行出现焊缝开裂、构件变形的问题。另外如果是用在负压管路系统里，比如除尘系统的吸入段，管路内部是负压状态，要是钣金厚度选的太薄，过渡段很容易被大气压压瘪，所以要根据管路的负压值选择合适的钣金厚度，直径或者边长在300mm以内的构件用1.5mm厚的钣金即可，尺寸在500mm以上的话就要用到2mm甚至更厚的板材，必要的时候还要在过渡段外部加加强筋，防止负压吸瘪。
