斜角方形手动锁紧工装夹具结构

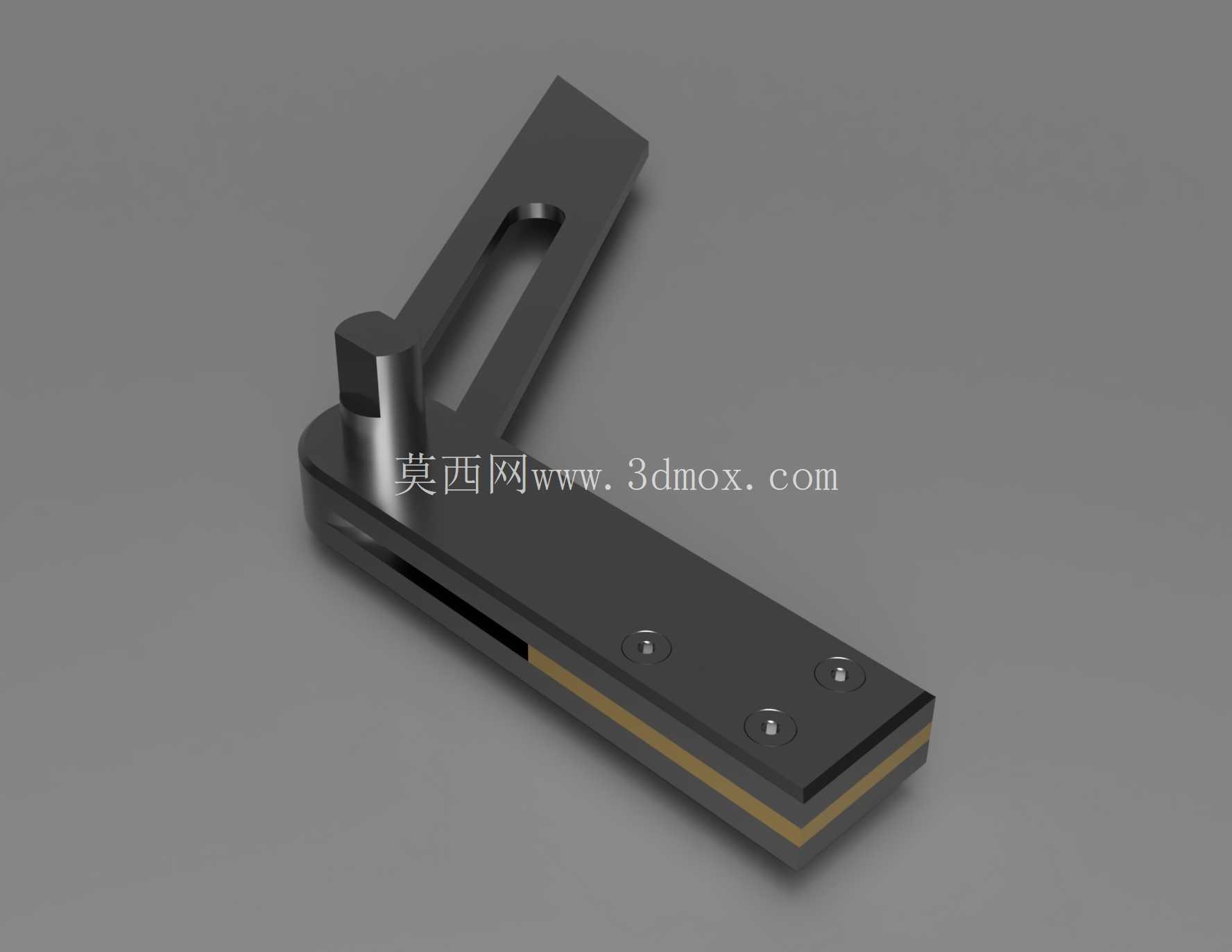

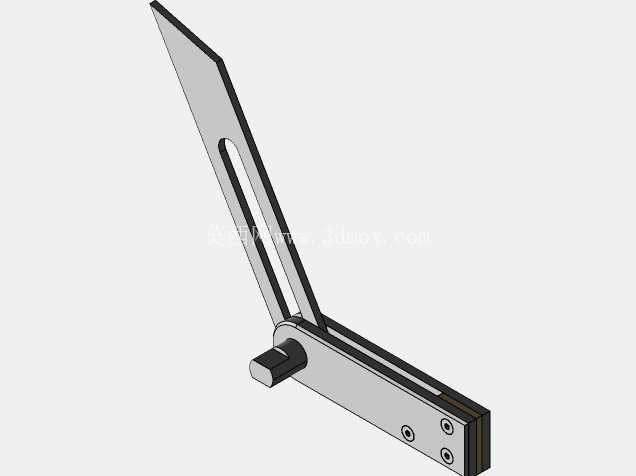

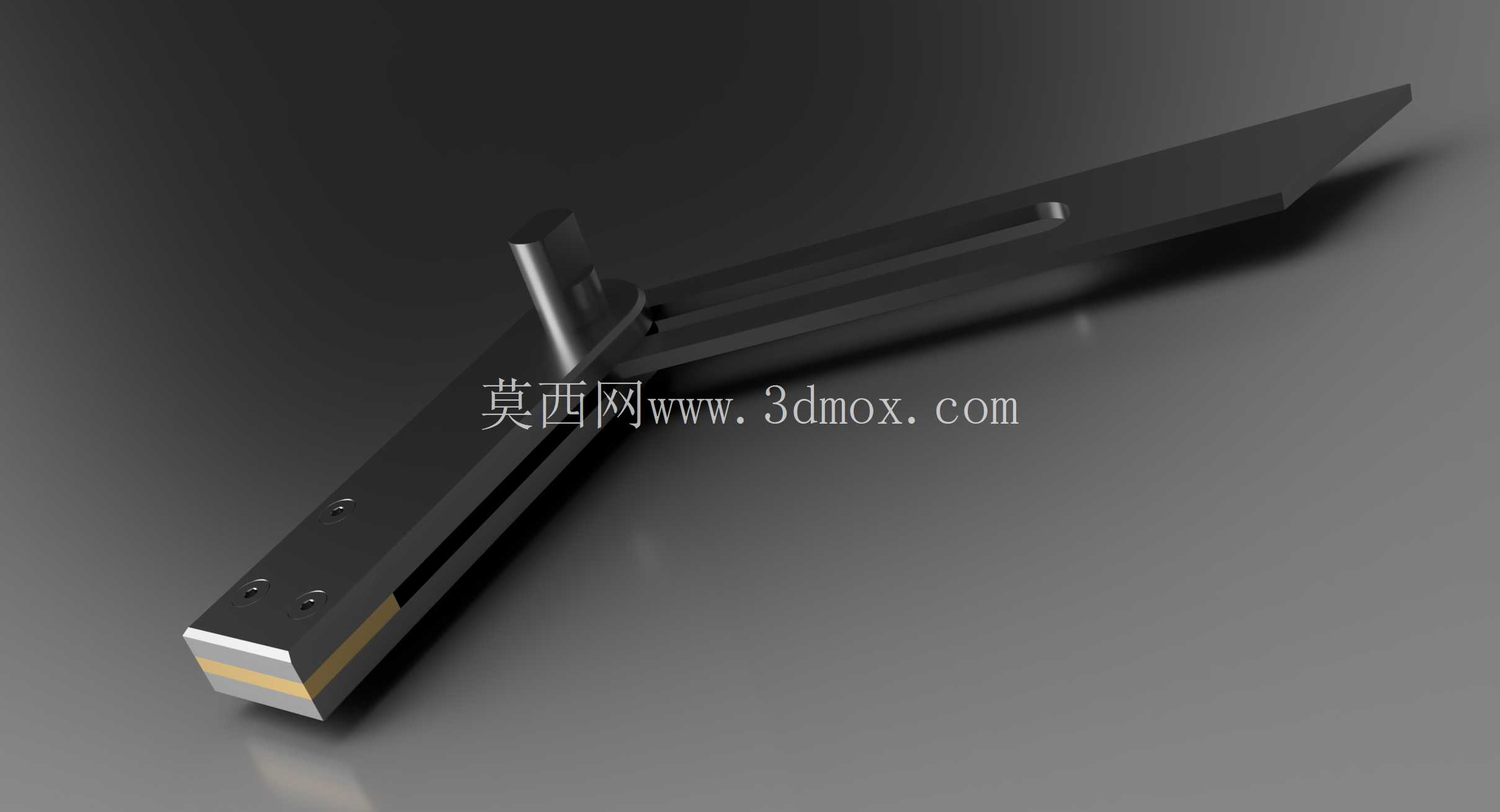

　　这款斜角方形结构的锁紧工装，最初是为车间钳工装配工位设计的快速压紧辅具，在小批量零件加工、样件试制、工装调试场景中，能替代传统的C型夹、压板螺栓，实现工件的快速装夹固定，尤其适合台面空间有限、需要频繁拆装工件的手工操作工位。从结构设计逻辑来看，主体采用斜角布局的长条形基座，区别于常规平直压板的垂直压紧逻辑，斜向延伸的长臂可以避开工件上方的操作空间，给钳工划线、钻孔、修磨等操作留出足够的作业余量，不会出现夹具遮挡加工区域的问题。

　　基座底部设计有分层嵌装的耐磨垫片，垫片与基座之间通过沉头螺钉固定，压紧作业时垫片直接接触工件表面，既可以增大接触摩擦力避免装夹打滑，也能防止基座本体被工件毛刺刮损，长期使用后仅需更换垫片即可恢复装夹精度，降低工装维护成本。长臂上开设的长条形调节槽，是整个结构的核心调节部位，配合圆柱状的锁紧销轴使用时，可以根据被装夹工件的厚度、装夹位置，灵活调整销轴在槽内的固定位置，不需要额外搭配多组不同长度的螺栓，单套工装就能覆盖一定尺寸范围内的工件装夹需求，适配性远高于固定尺寸的传统压板。

　　销轴与基座的铰接部位采用间隙配合设计，手动扳动长臂即可完成锁紧与松开动作，不需要借助扳手等额外工具，装配作业时工人单手就能操作，能有效减少装夹辅助时间，提升小批量加工的作业效率。从安装边界来看，基座底部为平整的矩形安装面，两个沉头安装孔的孔位间距经过标准化设计，可以直接固定在标准钳工台的T型槽上，也可以搭配磁力座固定在磨床、钻床的工作台面，不需要对现有工作台做额外改造，安装适配性较强。整体外形的斜角角度经过反复校核，当长臂压下至锁紧位置时，压紧力的方向垂直指向工件装夹面，不会出现侧向分力导致工件移位的问题，长臂末端的圆柱头做了圆角钝化处理，避免操作时刮伤工人手部，符合车间手动工装的安全设计要求。

　　在实际使用场景中，这类工装除了钳工装配工位使用，也常被用于机加工工序的临时工件固定、钣金件组焊时的定位压紧，甚至在设备检修现场，也可以作为临时压紧工具替代管钳、大力钳，对管路法兰、设备盖板做临时固定。设计时特意将主体壁厚做了等强度优化，长臂受力最大的铰接部位做了局部加厚处理，而长臂中段在保证结构刚度的前提下做了适当的减薄，既控制了整体重量，方便工人单手取放移动，也避免了材料浪费。基座上的三个沉头螺钉孔，分别对应底部耐磨垫片的两个固定位和基座自身的安装固定位，孔位深度经过精确计算，螺钉锁紧后头部完全沉入沉孔内，不会突出表面刮伤工件或者干扰操作。长槽的边缘做了倒角处理，销轴在槽内滑动时不会出现卡滞，槽的宽度与销轴直径采用H7/g6的小间隙配合，既保证滑动顺畅，也避免间隙过大导致锁紧时出现旷量，影响装夹精度。整个结构没有复杂的曲面或者异形结构，所有特征都可以通过普通铣床、钻床加工完成，不需要使用五轴加工中心等高端设备，加工成本低，适合车间自行制作或者小批量量产，日常维护也仅需要定期在铰接部位加注少量润滑油，就能保证长期使用的操作顺畅度，不会出现锈死、卡滞的问题。
