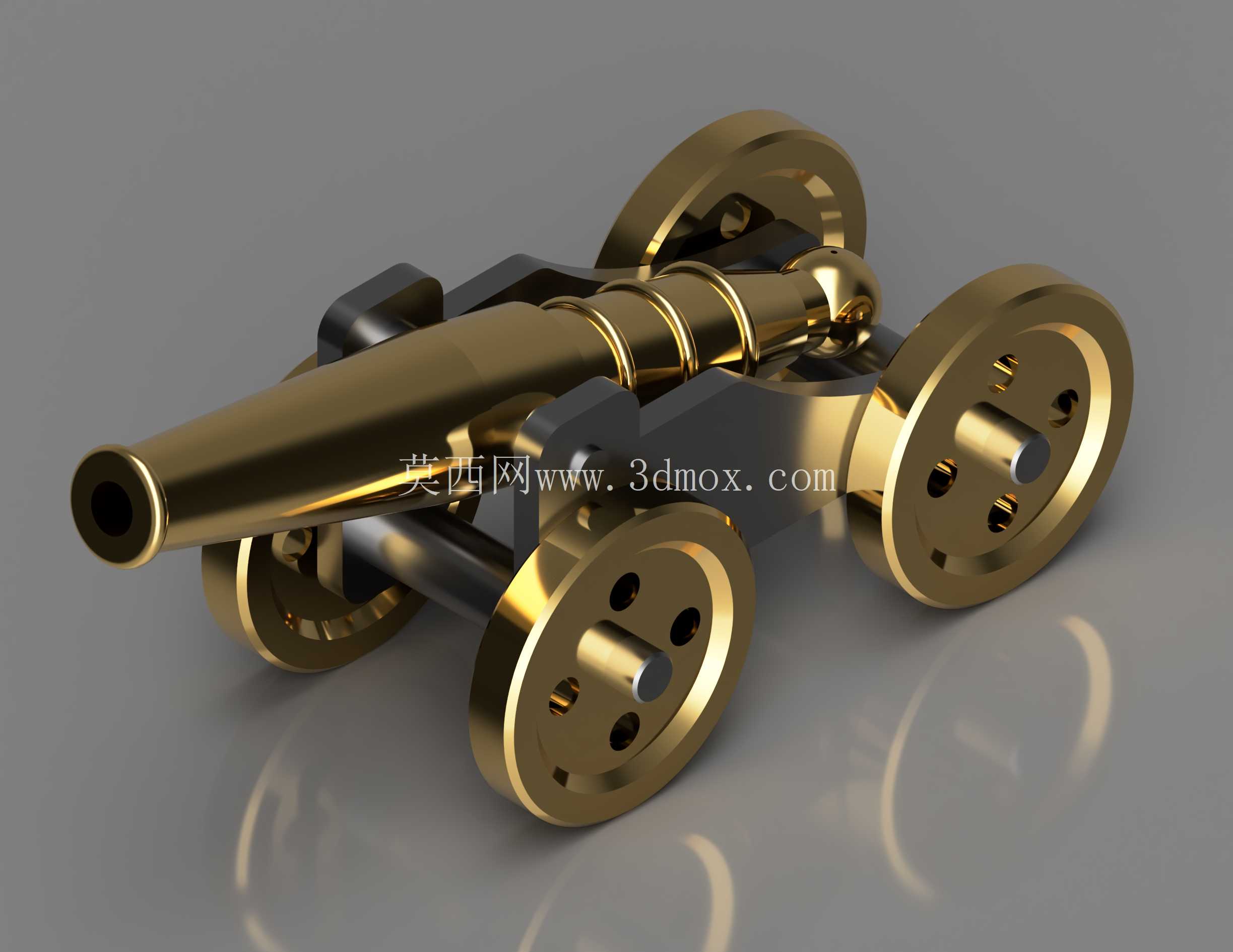

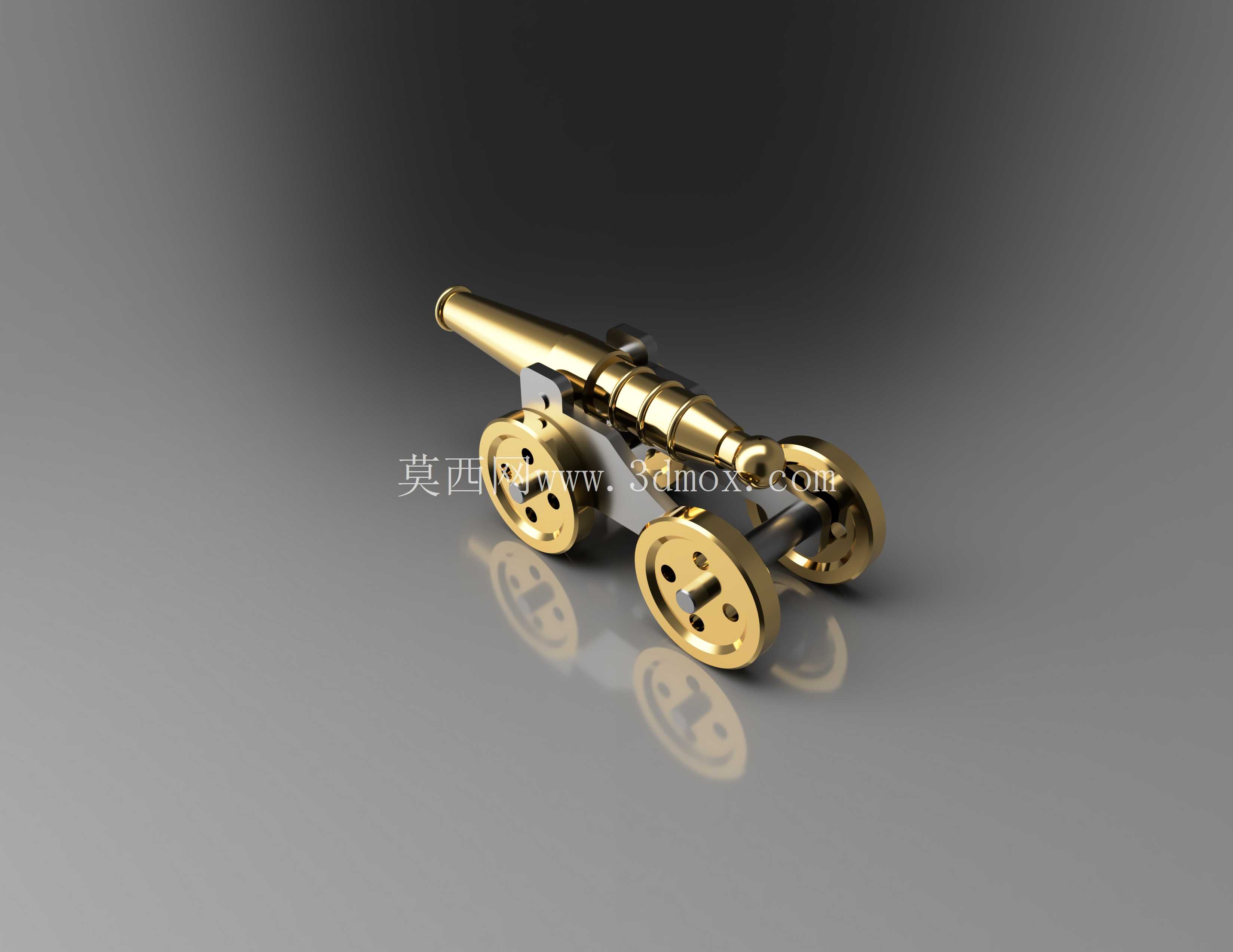

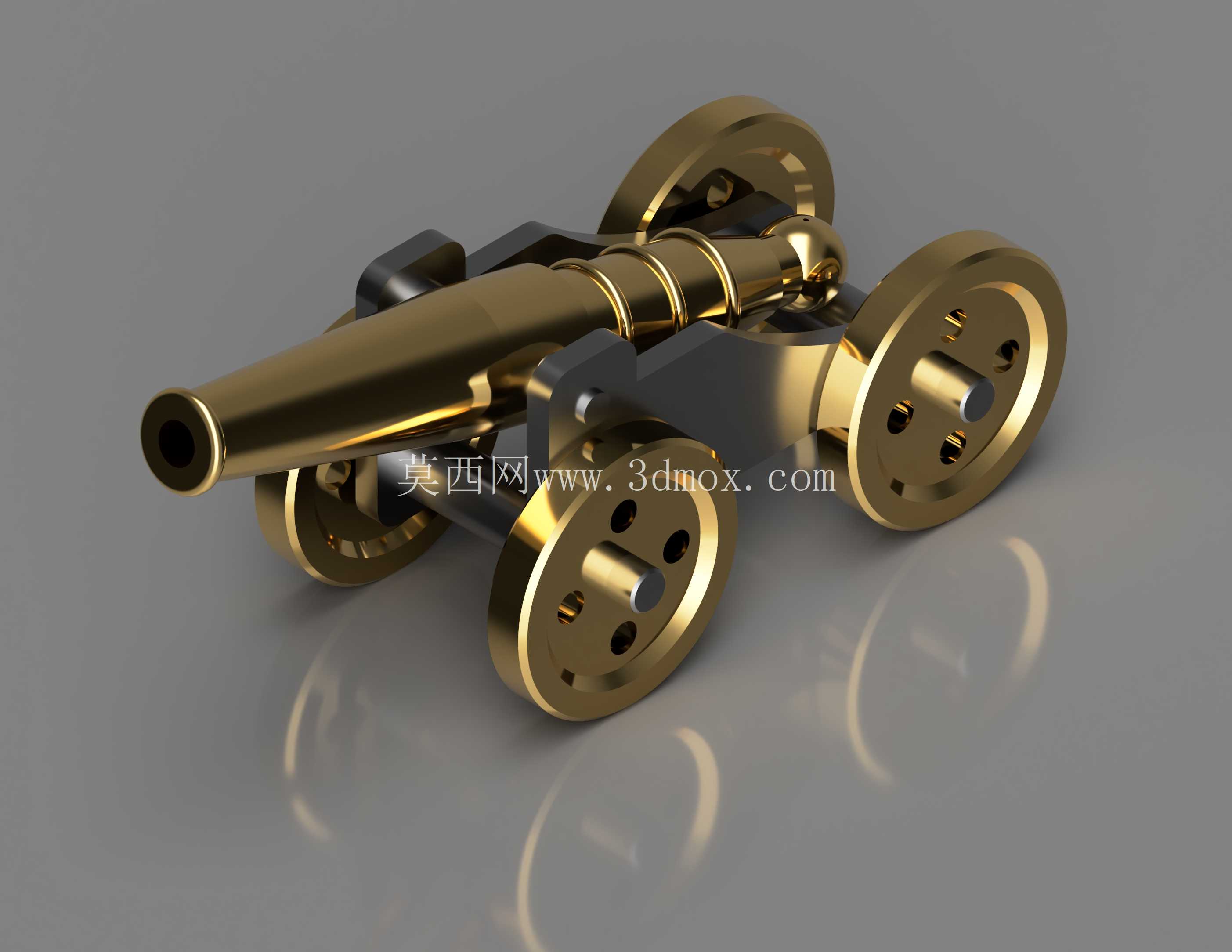

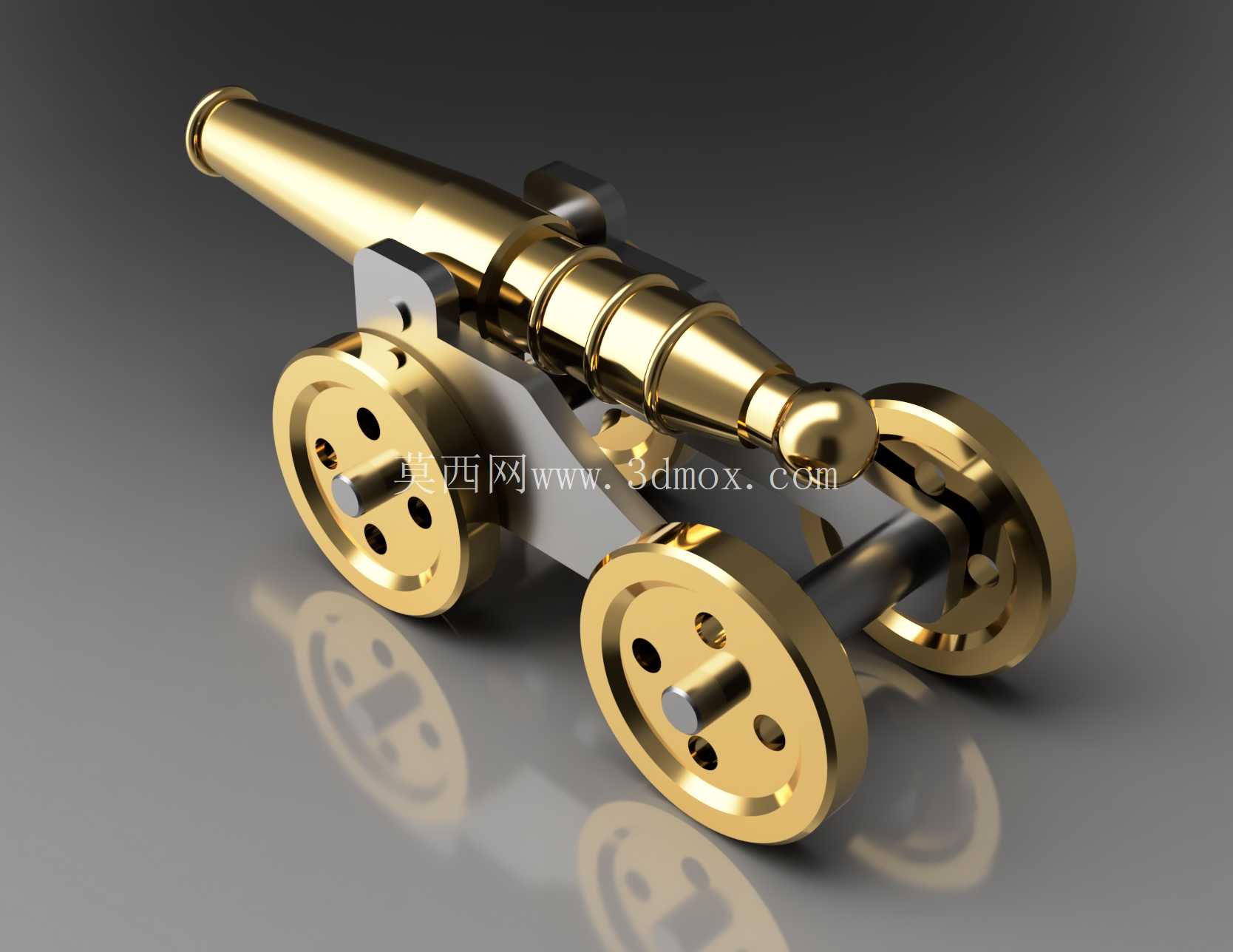

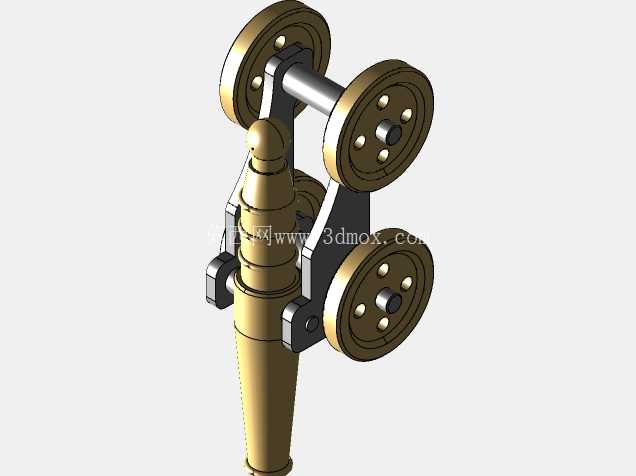

复古轮式金属古炮结构装配设计

　　整套结构的功能特性围绕可装配、可活动、易加工三个核心点展开，炮管部分采用分段式结构设计，炮口、炮身加强箍、炮尾驻退段分别做独立零件建模，装配时通过轴孔配合完成定位，相邻零件的配合公差控制在H7/g6区间，既保证装配后的同轴度，也不会出现过盈装配导致的零件开裂问题。炮架部分的侧板采用对称式结构，两侧板之间通过三根横向支撑轴完成定位，分别承担炮管俯仰铰接、轮组安装、尾部支撑的功能，其中炮管铰接轴的位置经过重心测算，确保炮管在0到30度俯仰区间内，整体重心始终落在两轮支撑面的范围内，不会出现前倾或后翻的问题。该仿古轮式炮装配件的设计，最初面向文创机械摆件、科普教具两大应用场景做结构落地，区别于纯装饰性的静态摆件，整套结构保留了古炮核心的运动逻辑，同时适配现代加工工艺的公差要求，避免传统仿古摆件只能做一体铸造成型、无法拆分展示内部结构的问题。从实际使用场景来看，该结构既可以作为机械原理科普的展示教具，拆分后讲解轮式载具的承重逻辑、炮管俯仰的限位原理，也可以作为精密五金摆件做桌面陈设，所有活动部件均做了阻尼限位设计，调整炮管角度后不会出现自由滑落的问题，轮组部分可顺畅滚动，模拟古炮的战场位移状态。

　　轮组部分采用双轮单侧独立安装结构，每个轮子通过轮轴与炮架侧板连接，轮子内部做了减重空腔设计，在保证金属质感壁厚的前提下降低整体重量，轮面的辐条孔位做了等距分布，既还原古炮轮的结构特征，也能在CNC加工时减少材料去除量，降低加工成本。设计思路上没有完全照搬古炮的原始结构，而是针对现代加工和使用场景做了优化，原始古炮的炮架多为木质结构，金属配件仅做加固使用，该设计将所有承重结构均替换为金属件，炮架侧板的厚度根据承重测算做了调整，避免长期放置出现结构变形。炮管与炮架的铰接位置增加了阻尼垫片的安装槽，装配时放入聚四氟乙烯阻尼片，既可以调整俯仰阻尼力度，也能避免金属件直接接触产生的磨损，延长摆件的使用寿命。

　　外形尺寸方面，整套装配体的长度控制在180mm区间，宽度为95mm，含轮组的总高度为100mm，安装边界上，轮组的最外侧宽度为90mm，炮管处于水平状态时前端超出炮架前端45mm，炮尾超出炮架后端20mm，俯仰到最大30度角时，炮口的最高点距离放置面为120mm，不会占用过多桌面空间，适配常规展示柜的层板间距。炮管的内孔做了10mm直径的通孔设计，既还原古炮的炮膛结构，也可以作为小型笔插使用，拓展摆件的实用功能。尾部的支撑脚做了圆弧过渡处理，与放置面接触的位置预留了防滑垫片的安装位，避免轮组滚动时整体出现位移。所有零件的棱角位置均做了R0.5的圆角处理，避免加工和装配过程中出现锐边划伤的问题，同时提升金属表面处理后的质感，电镀或抛光处理后不会出现棱角位置的镀层堆积问题。整套结构的装配逻辑遵循从内到外的顺序，先完成炮管各段的拼接固定，再将炮管与两侧炮架板通过铰接轴连接，随后安装横向支撑轴完成炮架的整体固定，最后安装两侧轮组和尾部支撑脚，整个装配过程不需要特殊工装，常规的内六角扳手即可完成全部组装，也方便后期做拆解维护或表面改色处理。

　　针对不同的加工场景，所有零件的壁厚均控制在2mm以上，既适合CNC铣削加工黄铜、铝合金等金属材料，也适合3D打印做PLA、树脂材料的快速验证，零件上没有出现小于1mm的细微结构，避免小批量加工时出现断刀或者打印失败的问题。轮组与轮轴的配合采用间隙配合加顶丝固定的结构，不需要做粘接处理，装配后轮组可自由转动，顶丝隐藏在轮辐的孔位内，不会破坏外观的整体性。炮身的加强箍位置做了0.3mm的凸台设计，表面处理后可以形成自然的光影层次，避免炮管外观过于单调，同时凸台的位置刚好对应内部炮管分段的拼接缝，从外部看不到拼接痕迹，提升整体的外观精致度。
