在精密传动场景的设备选型与结构开发过程中,行星齿轮结构始终是小体积大传动比需求下的核心方案,常规单级行星轮系往往受限于传动比范围、负载承载阈值,很难同时满足紧凑安装空间与大扭矩输出的双重要求,这款复合行星齿轮结构正是针对这类矛盾点完成的参数化设计成果。从实际应用场景来看,这类结构常被部署在协作机器人关节模组、精密回转工作台、小型伺服传动单元、医疗设备精密驱动端这类对安装空间有严格限制,同时对传动回差、承载能力有较高要求的部位,相比普通定轴轮系,它能在同等外径尺寸下实现更大的单级传动比,同时通过多行星轮的载荷均分特性,降低单对齿轮啮合点的接触应力,提升整体传动链路的抗冲击能力。

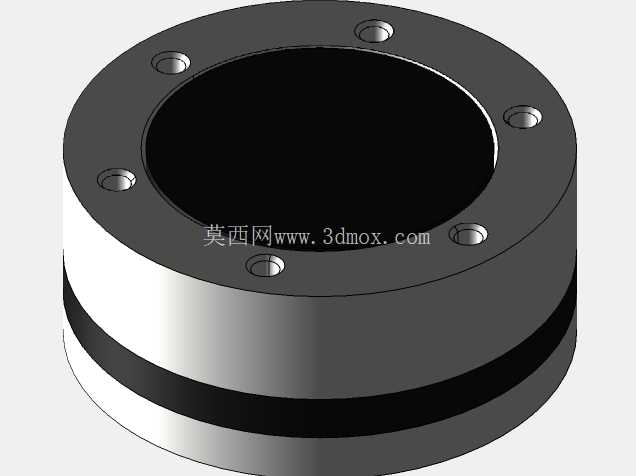

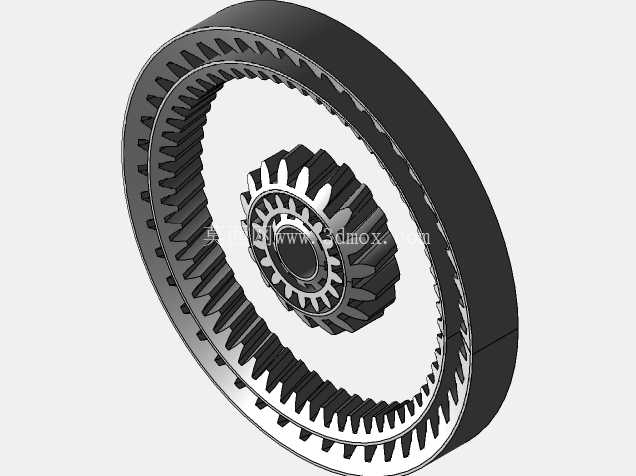

从结构功能特性上拆解,这套复合行星结构没有采用传统单组行星轮搭配单一齿圈、太阳轮的布局,而是通过复合行星轮的双层齿形设计,实现两级行星传动的集成,将原本需要串联布置的两级行星轮系整合在单一壳体内,大幅压缩轴向安装尺寸。输入端的太阳轮与复合行星轮的外层齿啮合,复合行星轮通过内置轴承支撑在行星架上,其内层齿则与固定侧的内齿圈或者输出端齿圈形成啮合副,通过不同构件的固定、输入、输出组合,还能灵活调整传动比范围,适配不同转速扭矩的输出需求。结构外侧的法兰端面上均匀布置了6处安装沉孔,安装孔的分度圆与壳体外径保持合理的壁厚差,既保证连接螺栓的安装空间,也避免壳体壁过薄导致的刚性不足,法兰端面的平面度要求控制在合理公差范围内,保证安装后与对接设备的贴合精度,减少传动过程中的偏载力矩。

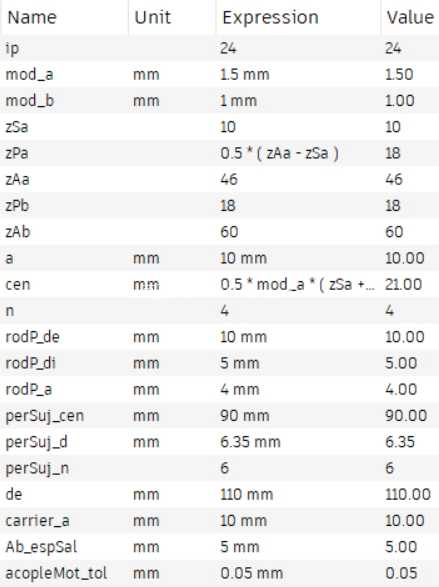

设计思路上,整个结构采用全参数化的建模逻辑,所有齿轮的模数、齿宽、变位系数,行星轮的数量、安装分度圆直径,壳体的外径、轴向长度、安装孔位置尺寸都可以通过参数驱动快速调整,不需要重新绘制每个零件的特征,就能快速衍生出不同传动比、不同负载等级的系列化型号,非常适合产品快速迭代阶段的方案验证。齿轮部分的设计充分考虑了实际加工的工艺性,齿形参数选择通用标准模数,避免定制刀具带来的成本上升,行星轮与行星架之间的支撑选用标准微型轴承,减少非标零件的种类,降低后续装配与维护的替换成本。壳体采用分体式法兰连接结构,前后端盖与主壳体通过止口定位,保证各回转部件的同轴度公差,止口的配合公差选择过渡配合区间,既方便装配过程的对位,也能控制装配后的累积同轴误差,避免齿轮啮合出现偏载导致的早期磨损。

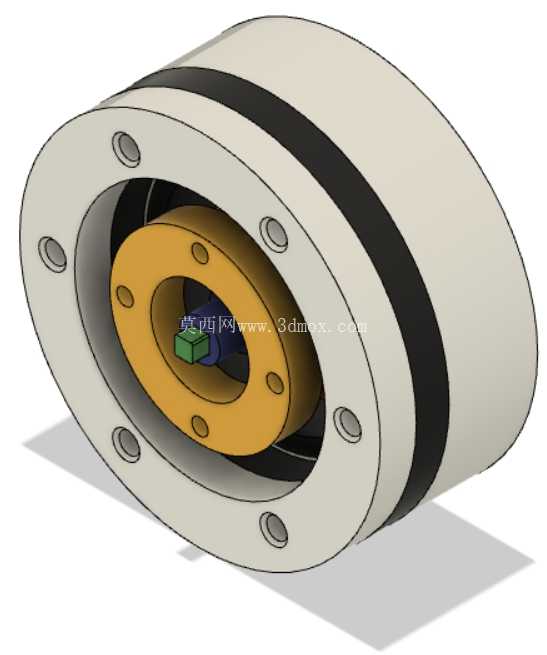

从安装边界来看,整个结构的最大外径控制在适配常规伺服电机安装法兰的尺寸区间,轴向长度相比同参数的两级行星减速器缩短近三分之一,输入端的连接孔采用标准轴孔配合形式,可直接适配常用规格的伺服电机输出轴,输出端的行星架端面预留了标准安装螺纹孔,可直接连接负载转盘或者执行机构,不需要额外加装连接法兰。结构内部预留了润滑脂的填充空间,前后端盖的配合位置预留了密封槽,可安装O型密封圈实现润滑脂的密封,避免长期运行过程中润滑脂泄漏,同时阻挡外部粉尘、碎屑进入齿轮啮合腔,提升结构的使用寿命。在实际选型匹配过程中,设计人员只需要调整对应参数,就能快速验证不同负载、不同传动比下的结构干涉情况、齿轮啮合侧隙,不需要反复进行零件级的建模修改,大幅缩短前期方案的开发周期,同时所有配合尺寸都遵循通用机械设计标准,能直接对接现有常用的传动配件供应链,减少后续加工、采购环节的适配成本。
