高扭矩四行星轮蜗轮传动机构

　　这套传动结构的核心设计出发点，是解决常规行星齿轮箱在重载冲击工况下的轮齿强度不足问题，最早是为矿山井下带式输送机的驱动端改造做的方案，后来在铁路轨道养护设备、金属加工热轧线的辊道驱动、重型汽车取力器、工业机器人关节重载驱动、桥式起重机起升机构的减速单元里都能适配。常规行星减速结构多采用3个行星轮均布的设计，在额定扭矩下运行平稳，但遇到瞬时冲击载荷超过额定值1.5倍的场景，比如矿山采掘面的刮板输送机卡矸、起重机起吊重物瞬间的动载冲击，行星轮与内齿圈的啮合点应力会快速超过材料许用接触应力，长期运行容易出现齿面点蚀甚至断齿故障。这套结构把行星轮数量调整为4个均布布局，在不增大齿圈外径、不改变行星架安装接口的前提下，单对轮齿的承载载荷直接降低25%左右，不用提升齿轮材料的热处理等级，就能把瞬时抗冲击扭矩提升30%以上，适配更多重载波动的工况。

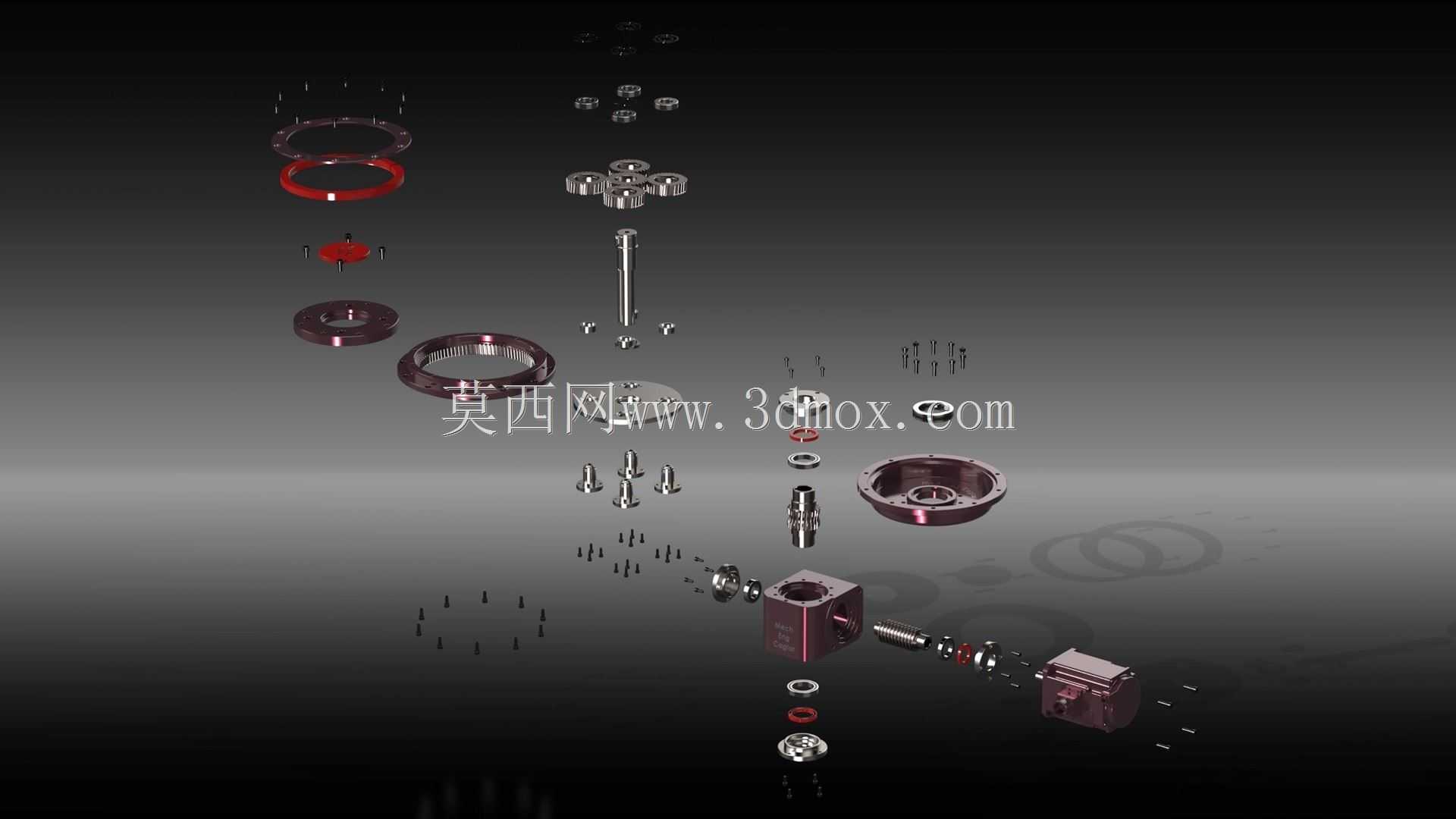

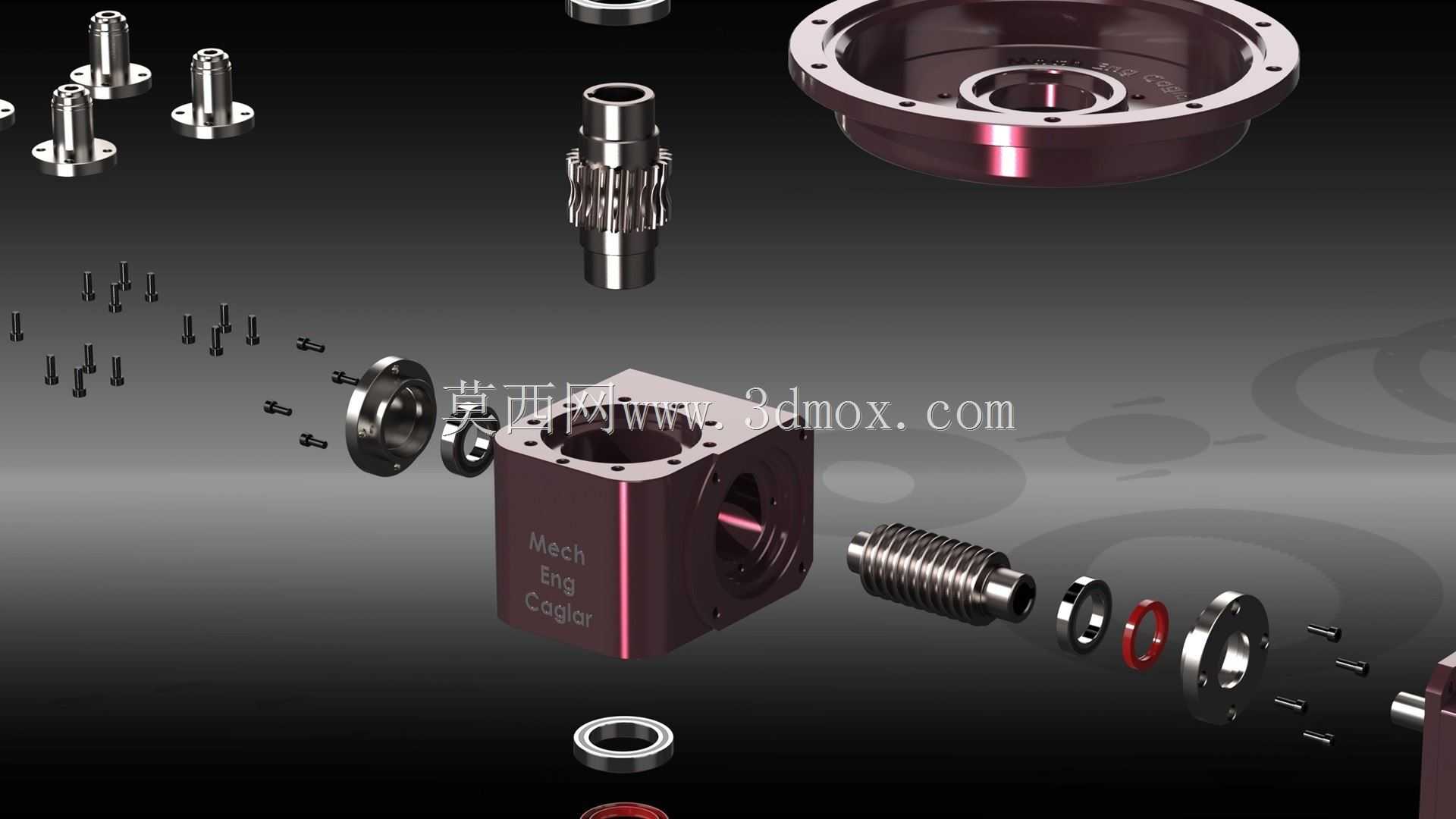

　　在结构布局上，这套机构把蜗轮蜗杆级集成在行星传动的输入端，而不是输出端，主要是考虑蜗轮蜗杆的传动特性：输入端转速高、扭矩小，蜗轮副的滑动摩擦损耗占比更低，整体传动效率比把蜗轮级放在输出端高8%左右，同时蜗轮副自带的反向自锁特性，在起重机起升、矿山斜井提升这类需要防止负载倒溜的场景里，能省掉额外的棘轮止逆机构，减少整体传动链的零件数量，缩小安装空间。从拆解的结构细节来看，输入端的蜗杆采用渐开线齿形，和蜗轮啮合的侧隙控制在0.02mm到0.04mm之间，既保证正反转切换时没有明显的空程回差，又不会因为侧隙过小导致运行时蜗轮齿面卡滞发热。蜗轮采用锡青铜轮缘配铸铁轮毂的组合结构，轮缘和轮毂采用过盈配合加骑缝销固定，相比整体铜质蜗轮能降低60%左右的有色金属用量，同时轮毂的铸铁材质和输入轴的配合面耐磨性更好，长期运行不会出现轴孔磨损失圆的问题。

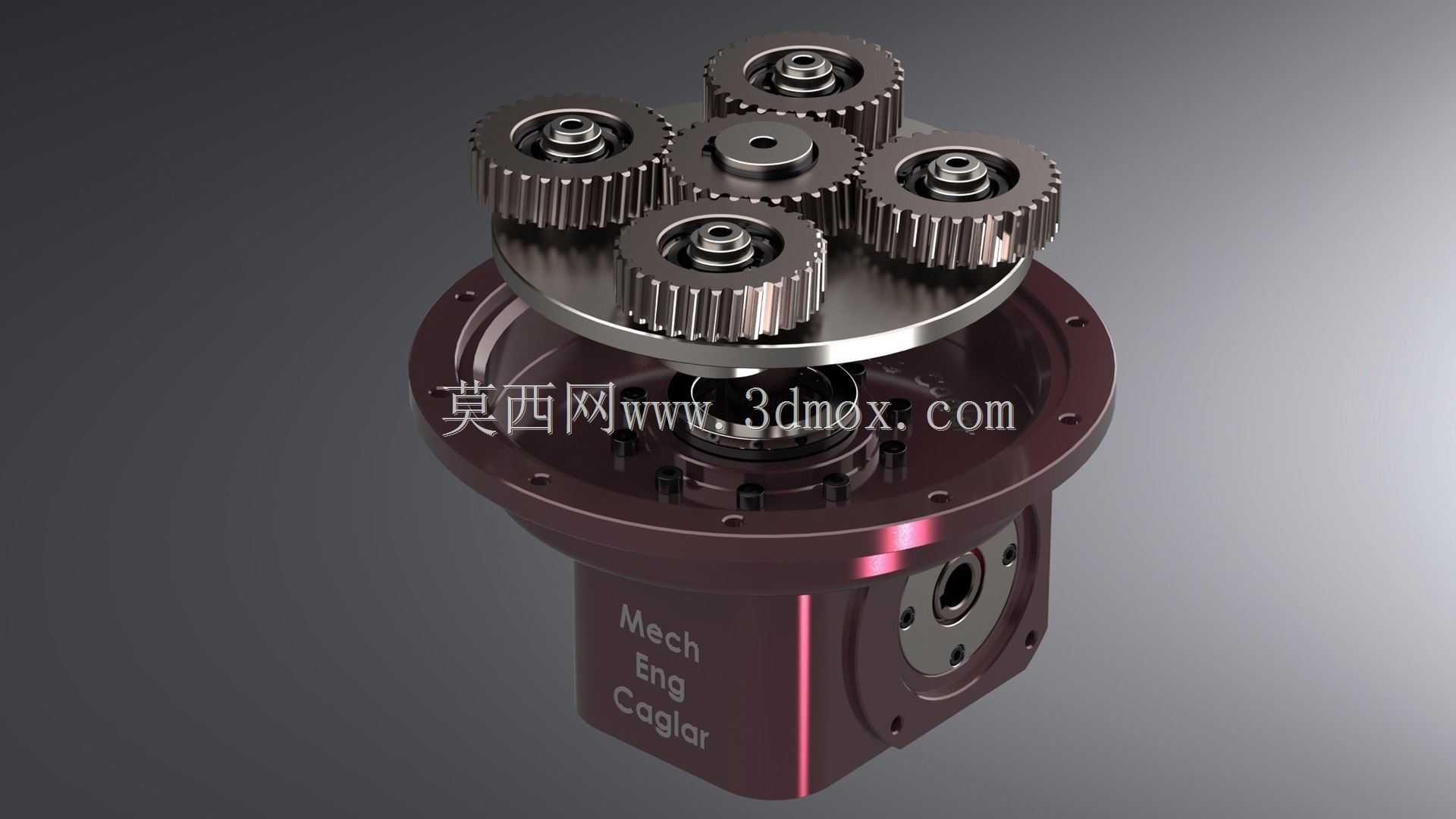

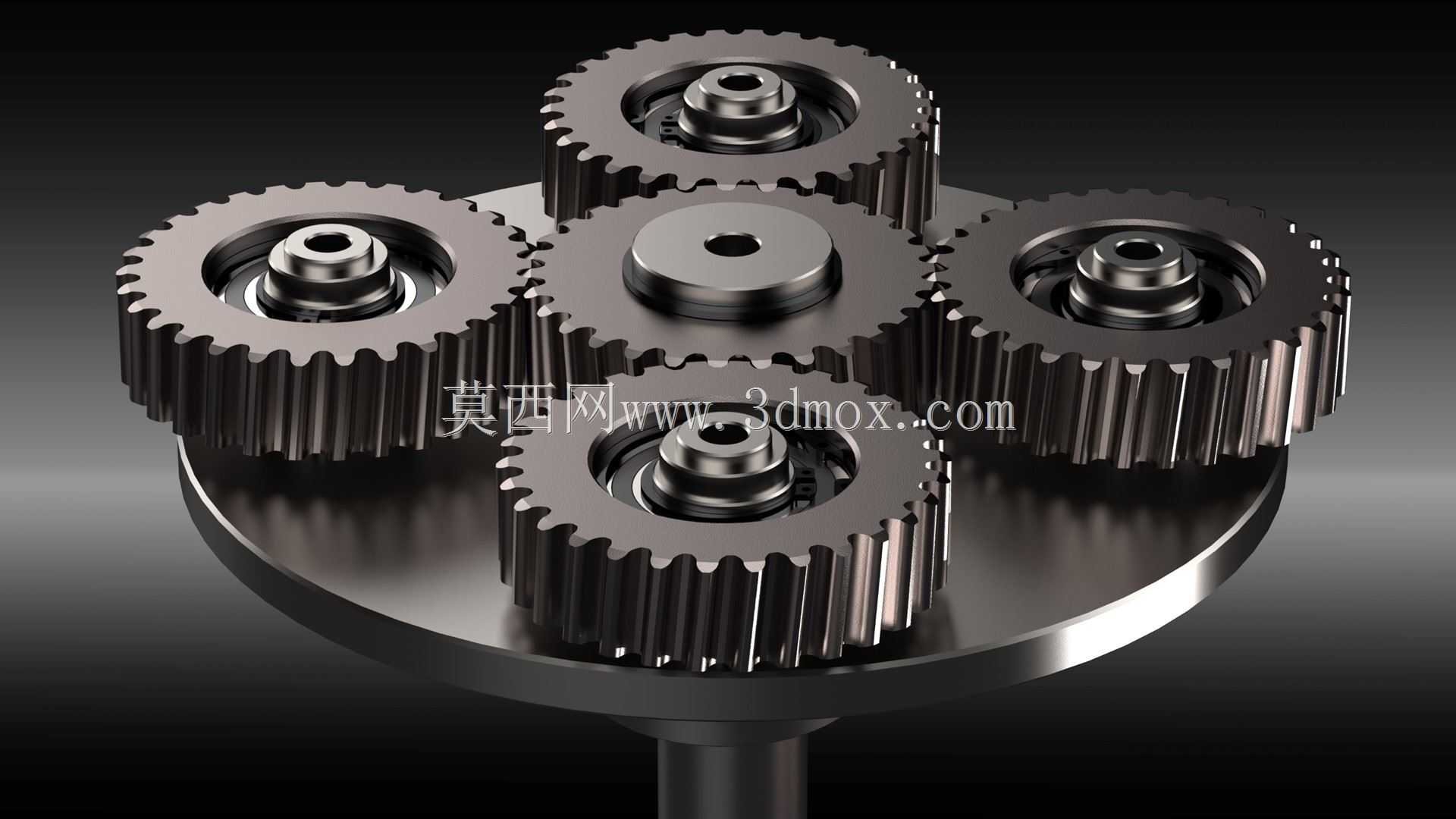

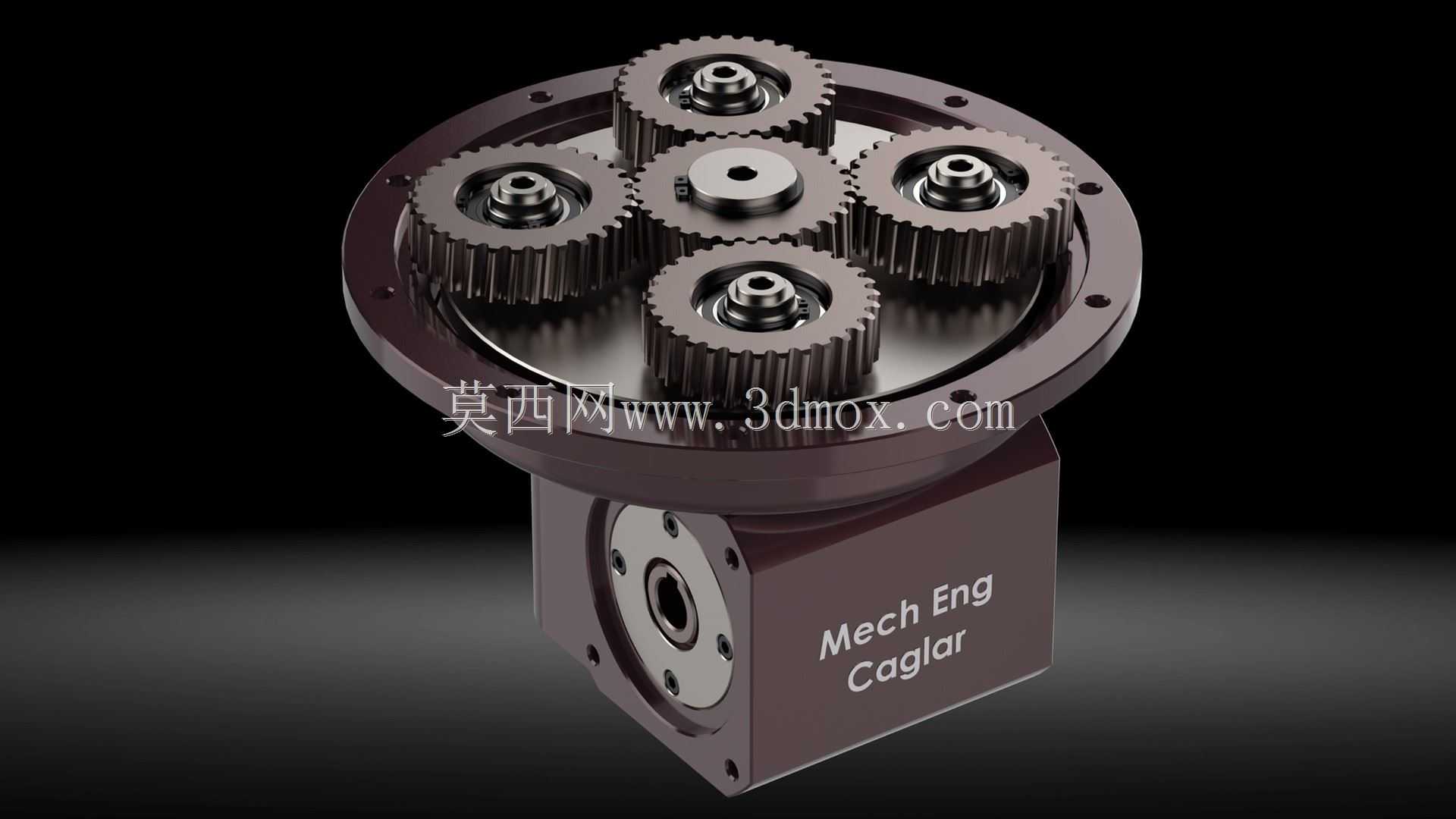

　　行星架采用一体式铸钢加工而成，4个行星轮的安装轴孔位置度公差控制在0.01mm以内，保证4个行星轮和太阳轮、内齿圈的啮合间隙均匀，不会出现个别行星轮受力过载的情况。每个行星轮内部都集成了两个满装圆柱滚子轴承，相比常规的深沟球轴承，径向承载能力提升一倍以上，能承受重载下齿轮啮合带来的径向分力，行星轮的端面设置了耐磨垫片，垫片采用铜基粉末冶金材质，表面浸有固体润滑剂，在行星轮端面和行星架侧板相对滑动时，能持续提供润滑，避免干磨导致的端面磨损和温升过高。内齿圈采用氮化处理，齿面硬度达到HRC55以上，齿根经过喷丸强化处理，能承受重载下的弯曲应力，内齿圈的外圈和箱体采用H7/h6的间隙配合，通过端面的定位销和螺栓固定，安装时不需要额外配做定位，拆装维护方便。

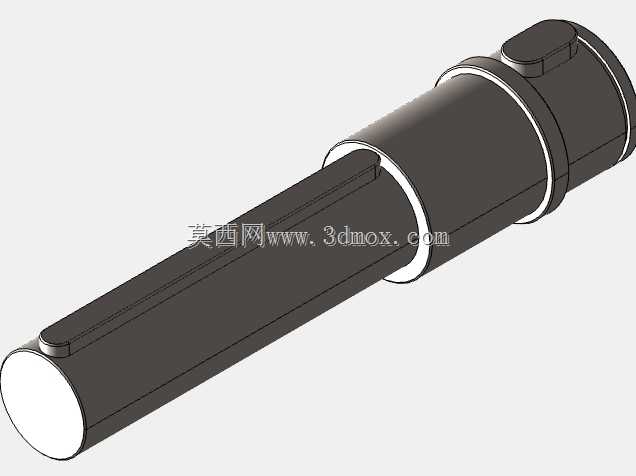

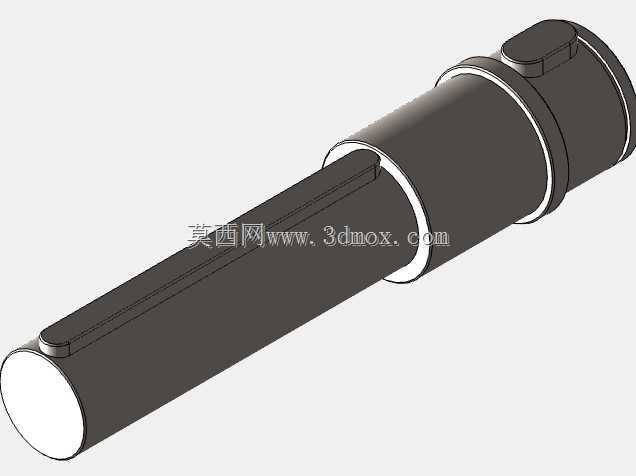

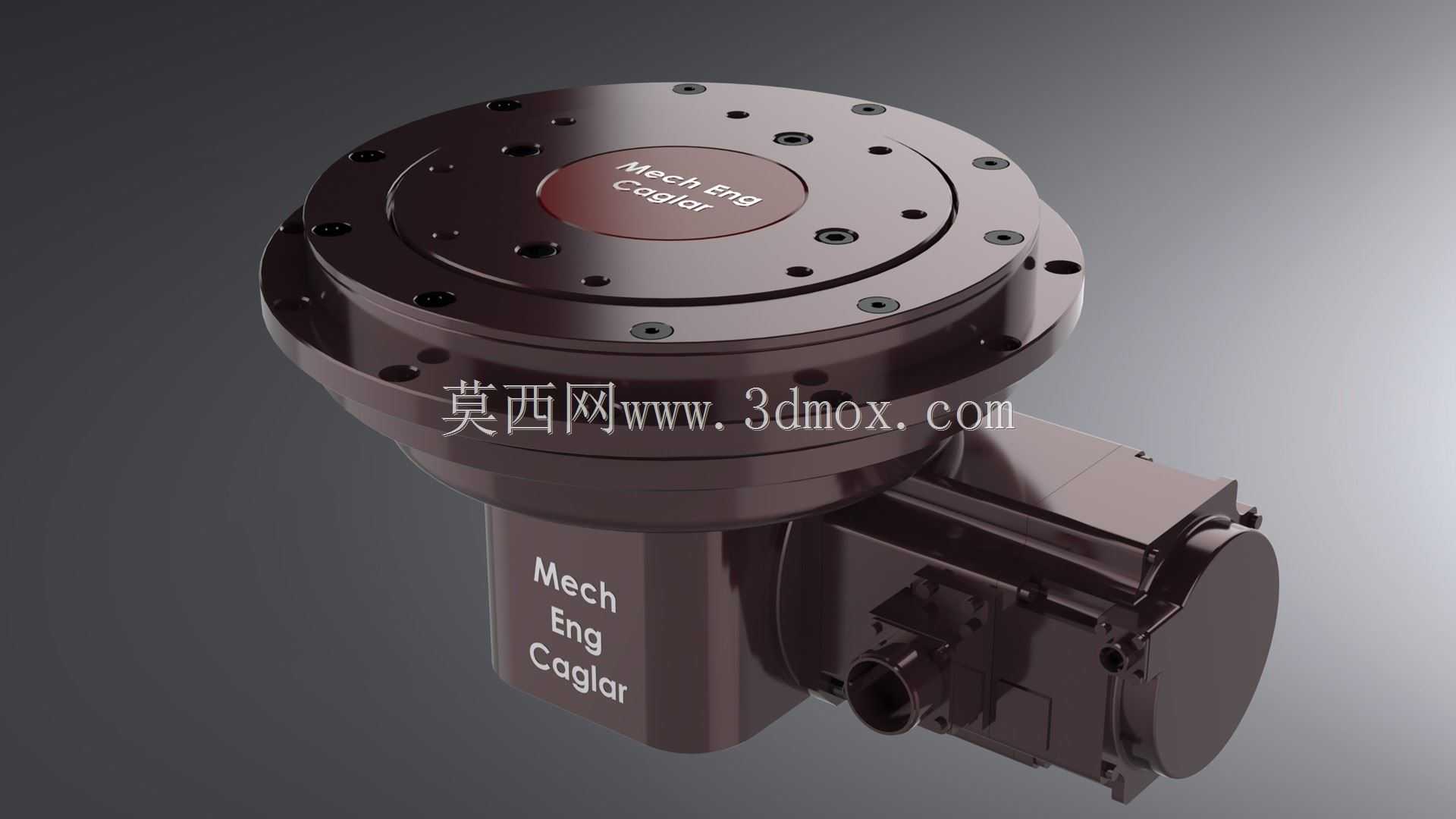

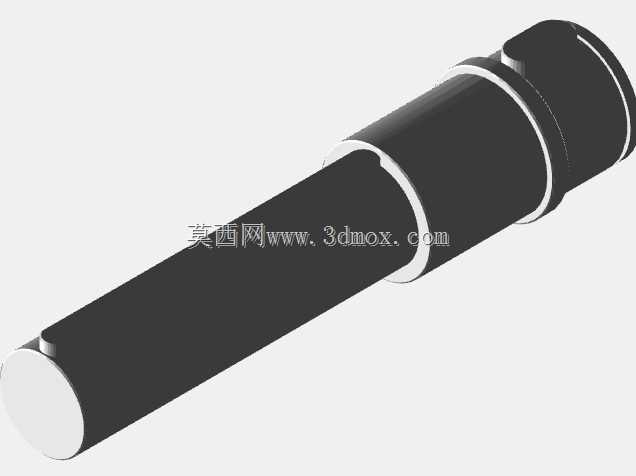

　　箱体采用方形一体式结构，四个角设置了安装沉孔，安装孔的中心距和常规同扭矩等级的行星减速箱完全兼容，替换现有设备上的减速单元时不需要改动设备的安装机架，直接替换就能完成升级。箱体的输入侧和输出侧都设置了骨架油封安装位，油封采用双唇口结构，能防止内部润滑油泄漏，同时阻挡外部的粉尘、水汽进入箱体内部，适配矿山、户外施工这类多粉尘、高湿度的工况。箱体顶部设置了透气塞，运行时箱体内部的空气受热膨胀能通过透气塞排出，避免内部压力过高导致油封漏油，底部设置了放油螺塞，换油时能把箱体内的旧油和磨损产生的金属碎屑完全排出。输出轴采用渐开线花键连接，花键的定心方式采用齿侧定心，相比大径定心，能传递更大的扭矩，同时花键配合面的磨损更均匀，长期运行不会出现松旷。

　　在实际选型适配时，需要注意安装边界的几个尺寸：箱体的整体外形为正方形，边长尺寸和同功率等级的三级行星减速箱一致，输出轴的伸出长度、轴径、键槽尺寸都符合通用传动件的安装标准，输入端的蜗杆轴伸可以根据不同的驱动源适配，不管是和电机直连，还是和皮带轮、联轴器连接都能匹配。安装时要保证驱动源和输入轴的同轴度控制在0.1mm以内，避免同轴度过大导致蜗杆轴承受额外的径向力，缩短轴承和蜗轮副的使用寿命。润滑方面，因为集成了蜗轮副和行星齿轮两级传动，采用中负荷工业齿轮油就能满足润滑要求，注油时油位要加到油标中线位置，既能保证蜗轮副啮合面的浸油润滑，又不会因为油位过高导致搅油损失过大、油温升过高。

　　这套结构在实际现场测试时，在矿山刮板输送机的驱动端替换了原来的3行星轮减速箱，连续运行6个月，开箱检查轮齿啮合面没有出现明显点蚀，轴承间隙在允许范围内，运行时的噪音比原来的结构低3分贝左右，传动效率稳定在92%以上，在遇到卡矸的瞬时冲击载荷时，没有出现断齿、轴变形的故障，整体可靠性比常规结构提升明显。在铁路捣固车的振动驱动单元上应用时，因为捣固作业的载荷波动大、振动冲击强，原来的减速箱平均3个月就要更换一次轮齿配件，换成这套4行星轮加蜗轮的结构后，维护周期延长到12个月以上，大幅降低了现场的维护成本和停机时间。在金属加工热轧线的辊道驱动场景下，因为辊道需要频繁正反转，这套结构的蜗轮副自锁特性配合4行星轮的均载设计，正反转切换的冲击更小，辊道的运行更平稳，钢板输送时不会出现打滑、跑偏的问题。在工业机器人的重载腰关节应用中，这套结构的方形箱体可以直接和机器人的手臂结构集成，不需要额外的安装支架，整体结构更紧凑，关节的输出扭矩更大，能满足大负载机器人的举升需求。在桥式起重机的小车运行机构上应用时，蜗轮副的自锁特性可以防止小车在停止时因为轨道坡度出现溜车问题，不需要额外安装制动器，简化了小车的传动结构，降低了整体制造成本。
