带异形曲面型腔的模仁结构设计作品

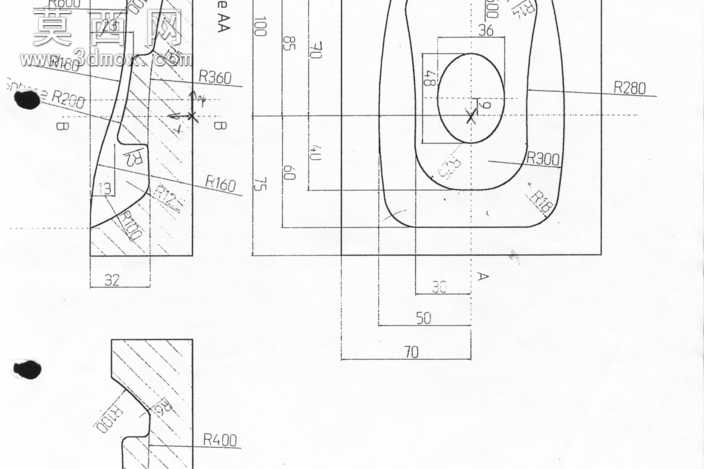

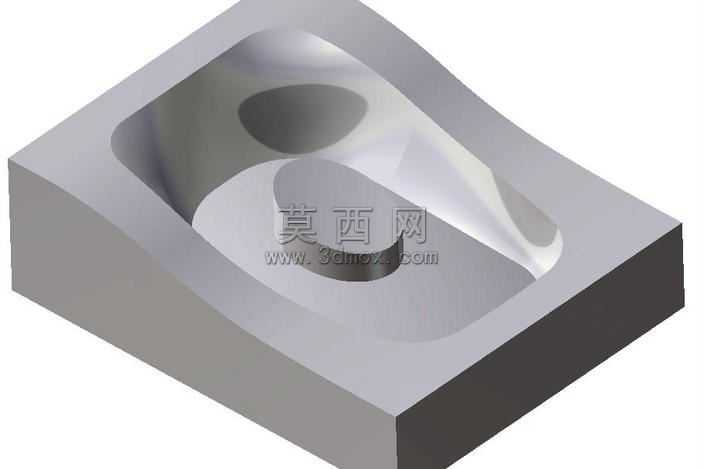

本作品为注塑模具核心成型零件模仁的三维设计成果，整体采用方块状基体作为承载结构，在基体上开设连续顺滑的异形曲面型腔，用于成型对应外形的注塑产品。建模过程中首先通过草图绘制确定模仁的外轮廓基准尺寸，保证模仁的安装基准面平整规则，可与模架实现精准定位配合。针对型腔部分的复杂曲面，采用多截面曲面、桥接曲面等建模方式构建流畅的过渡面，所有曲面连接处均做相切约束处理，避免出现尖角、棱边等易造成注塑应力集中的结构，同时保证后续开模时产品可顺利脱模，不会出现卡滞、拉伤的问题。在结构设计上，型腔内部设置有凸起的成型结构，与凹陷区域形成完整的成型轮廓，所有成型面的拔模角度经过合理测算，沿开模方向保持均匀的斜度，既满足注塑填充时的料流顺畅要求，也能降低脱模阻力。材质设定上选用模具钢作为模仁的加工材质，渲染时还原金属材质的哑光磨砂质感，清晰呈现曲面的光影过渡效果，直观展示型腔的轮廓形态与结构细节。设计过程中充分考虑模具加工的工艺性，型腔的曲面曲率变化平缓，无过小的内圆角结构，可通过数控铣削配合抛光工序完成加工，避免出现加工死角。同时模仁的边角处做了倒角处理，防止装配过程中出现磕碰损伤，整体结构紧凑，成型区域布局合理，可直接用于对应产品的模具开发参考，有效缩短模具设计的前期建模周期，保证成型结构的尺寸精度与曲面顺滑度，满足注塑生产的成型精度要求。
