五引脚带开关立体声音频插孔结构

　　在消费类音频设备、工业音频传输模块、车载影音系统的硬件设计环节，板载音频接插件的选型与结构适配，直接决定了整机音频通路的可靠性与装配效率，这款带双开关的五引脚立体声音频插孔，正是针对小尺寸PCB板载安装场景优化的接插部件。从实际装配场景来看，这类插孔广泛应用在便携音频播放器、桌面有源音箱、工业对讲终端、车载音频输入面板等设备上，承担3.5mm标准音频插头的接驳功能，实现双声道立体声音频信号的稳定传输，同时内置的两组开关触点，可在插头插入时自动触发设备内部电路切换，比如断开内置扬声器通路、切换外置音频输入模式、唤醒音频解码模块工作，无需额外设置机械检测开关，减少板上元件占用空间。

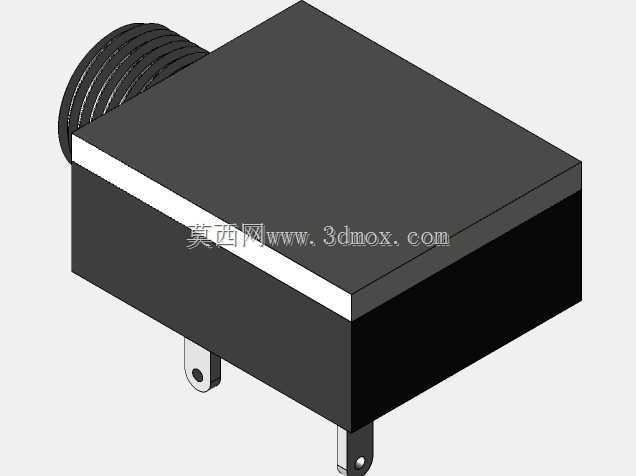

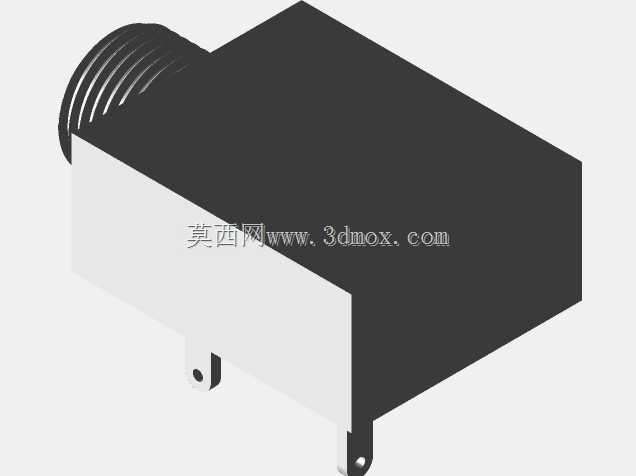

　　从结构设计逻辑来看，这款插孔采用卧式侧插的安装形态，主体为阻燃工程塑料塑压成型的基座，外部包裹金属屏蔽罩，既可以隔绝外部电磁信号对音频传输的干扰，也能提升整体结构强度，避免多次插拔后基座开裂。插孔内部设置三个信号接触弹片，分别对应左声道、右声道、公共接地端，弹片采用高弹性锡磷青铜材质冲压成型，表面做镀金处理，降低接触电阻，减少音频传输过程中的信号损耗与底噪，同时保证至少5000次插拔后的接触可靠性。额外设置的两个开关引脚，在无插头插入时，开关弹片与接地端保持常闭状态，当标准3.5mm音频插头插入插孔时，插头的绝缘段会顶开开关弹片，触发电路状态切换，这个设计可以省去外置检测电路的元件布置，对于空间紧凑的便携设备来说，能有效压缩PCB板的占用面积。

　　从安装边界与尺寸适配角度，这款插孔的引脚采用直插式设计，引脚间距符合标准2.54mm网格布局，适配常规波峰焊工艺，不需要特殊的SMT贴装工序，对于小批量样机制作、手工焊接调试的场景十分友好。金属外壳的侧边设置定位柱，在PCB板上对应位置预留定位孔，焊接时可以先将定位柱插入孔位临时固定，避免焊接过程中插孔偏移，保证插头插入时的对位精度。插孔的插入口做了导向倒角处理，插头插入时可以顺滑导入，不会出现卡滞、刮伤插头镀层的问题，插入口外圈的金属螺纹结构，可搭配配套的锁紧螺母，在设备面板安装时实现从面板外侧锁紧固定，既可以用于板载直焊，也可以适配面板开孔安装的场景，安装适配性更强。

　　在实际选型验证过程中，这类插孔的插拔力参数控制在3N-20N区间，既不会因为插拔力过松导致插头容易松脱，也不会因为插拔力过大造成用户使用不便。内部弹片的接触压力经过调校，保证在振动环境下（比如车载场景、便携设备移动场景）不会出现接触不良、声道断续的问题。金属屏蔽罩与接地引脚连通，焊接后可直接接入PCB的接地网络，实现良好的电磁屏蔽效果，避免开关电源、高频数字电路的信号串入音频通路产生杂音。不同于普通三引脚音频插孔，这款带双开关的五引脚结构，不需要额外增加检测元件即可实现插头插入状态的识别，在简化电路设计的同时，也降低了整机的BOM成本，对于成本敏感的消费类音频产品来说是非常实用的选型方案。建模过程中需要重点关注弹片的形变行程、引脚的位置度、插入口的同轴度，这些参数直接影响成品的装配适配性与电气性能，比如弹片的形变量如果设计过大，长期使用后容易出现弹性疲劳导致接触失效，形变量过小则会导致插头插入后接触压力不足，出现信号传输不稳定的问题；引脚的位置度偏差超过0.1mm，就会导致波峰焊时出现虚焊、引脚无法插入PCB孔位的问题；插入口的同轴度偏差则会导致插头插入偏斜，刮伤插头表面镀层，甚至损坏内部弹片。
