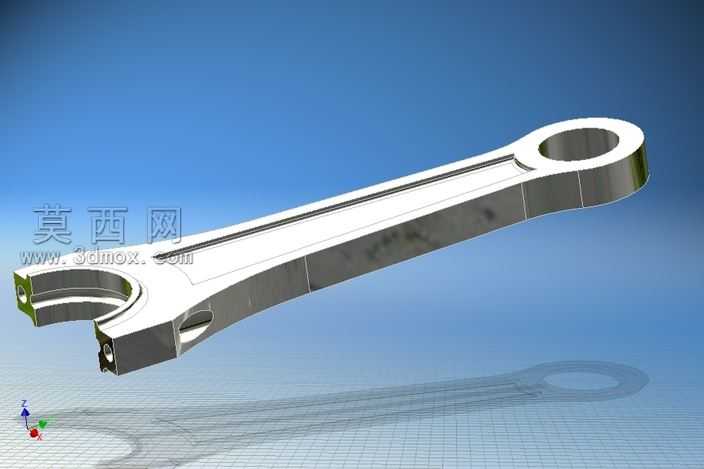

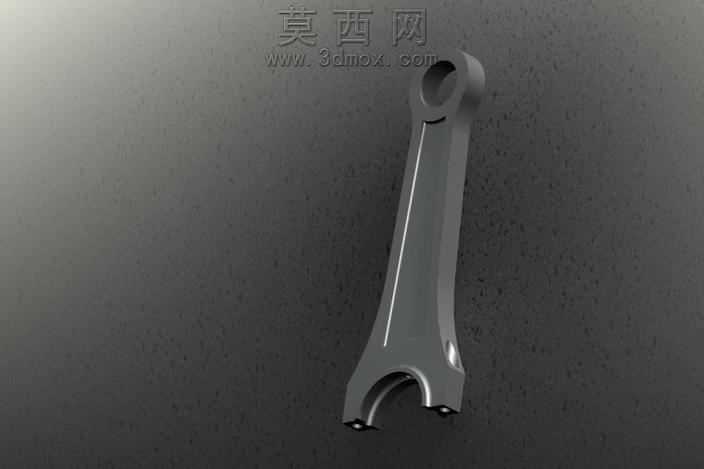

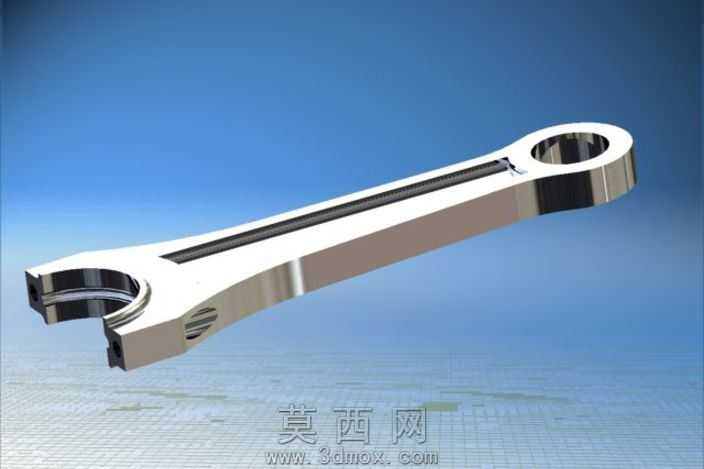

本作品为运河对位油压系统配套的连杆扳手类零件三维设计,建模阶段采用SolidWorks软件完成全参数化特征构建,首先以零件的功能尺寸为基准绘制中心对称的草图轮廓,通过拉伸凸台命令生成主体杆身的基础实体,针对两端的环形连接头与开口夹持端,分别采用旋转切除、拉伸切除命令完成内孔与卡口的结构塑造,同时对杆身与端头的衔接位置做了圆角过渡处理,避免应力集中问题。渲染阶段采用工作室级环境布光,主光源从斜上方45度投射,搭配底部补光消除结构暗部阴影,地面添加网格参考平面直观呈现零件的比例尺寸,同时开启环境光遮蔽效果,清晰凸显杆身表面的棱线结构与各部位的衔接关系。材质设置上,主体零件赋予抛光合金钢材质,调整金属粗糙度参数至0.15,还原金属零件表面的细腻反光质感,同时添加轻微的磨损纹理贴图,模拟实际工业零件的使用质感,背景采用渐变蓝色调突出零件主体,避免背景元素干扰结构展示。结构设计层面,该零件一端为封闭环形连接端,用于与油压装置的驱动转轴铰接,另一端为开口式夹持端,可卡入对位机构的对接销轴,杆身采用等强度变截面设计,在保证整体抗弯、抗扭强度的前提下尽可能削减冗余重量,杆身侧面设计有纵向加强筋结构,提升长杆部位的结构刚性,避免大扭矩作业时出现杆身弯折变形。设计思路围绕运河对位油压装置的实际作业需求展开,针对运河场景下设备对位操作需要大扭矩输出、频繁往复动作的特点,优化了两端连接部位的配合公差,环形端的内孔尺寸与驱动轴采用间隙配合保证转动灵活性,开口端的卡口尺寸与对接销轴采用过渡配合保证夹持稳定性,整体结构无冗余设计,所有特征均服务于零件的传动与夹持功能,可直接导入装配体完成油压对位机构的整体组装,也可导出为通用格式用于工程图生成与后续加工工艺编制。
- 全部评论(0)
- 模板大小 1.35 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2008,STEP/IGES,效果图,其它,
- 软件分类 通用五金配件
