Solidworks制作带动画效果的两用组合扳手

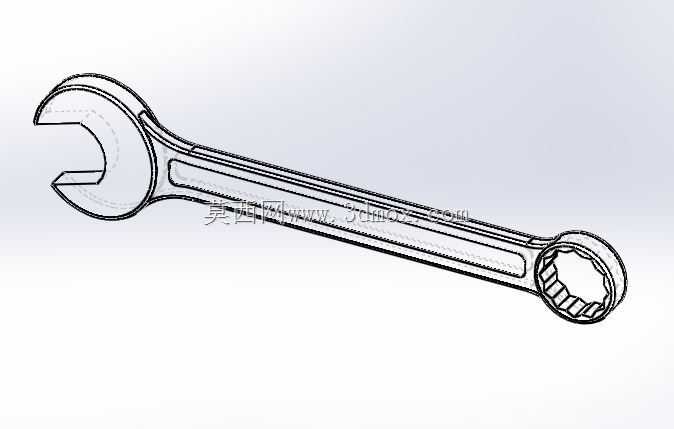

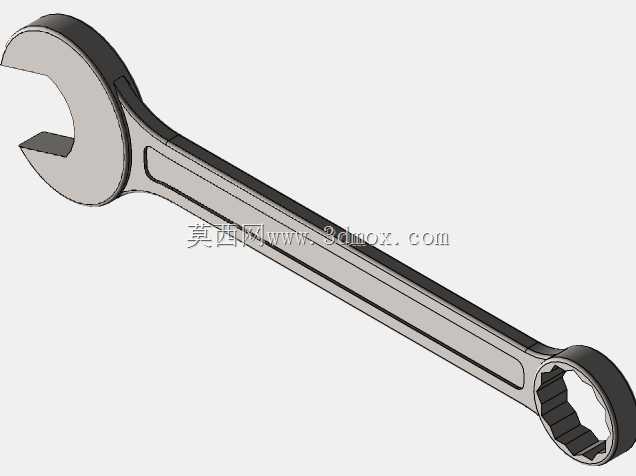

　　在设备运维、机械装配、产线调试以及日常五金维修场景中，两用组合扳手是出现频率极高的手动紧固工具，它同时整合了开口扳手与梅花扳手的作业优势，无需频繁更换工具即可完成不同工况下的螺栓螺母拆装作业，大幅提升现场作业效率。这款组合扳手的设计完全贴合一线作业的实际需求，一端为固定开度的开口结构，适配对应规格外六角紧固件的快速拧动，尤其适合紧固件两端有较长螺杆伸出、无法从端部套入的作业场景，开口处的受力面做了精准的角度匹配，能与六角紧固件的两个平行侧面完全贴合，避免拧动过程中出现打滑、磨损紧固件棱角的问题；另一端为梅花环形结构，内环加工有与外六角紧固件完全匹配的12角齿形，可从紧固件端部完整套入，受力时六个接触面同时承载扭矩，受力分布更均匀，既可以承受更大的拧紧力矩，也能有效减少对紧固件棱角的损伤，适合需要大扭矩紧固或者锈死紧固件的拆卸作业。

　　从设计思路来看，这款扳手的建模过程完全遵循手动工具的力学设计逻辑，首先根据目标适配的紧固件规格确定开口端的开度尺寸、梅花端的内环齿形参数，再结合人手握持施力的人机工程要求确定手柄的整体长度——长度过短会导致施力时力矩不足，无法达到规定的拧紧扭矩，长度过长则会造成扳手整体笨重，不适合狭小空间作业，同时手柄截面采用中间厚、边缘薄的流线型过渡结构，既保证了杆身的抗扭、抗弯强度，避免大扭矩施力时出现杆身弯折、断裂的问题，也能提升握持时的贴合度，减少长时间作业的手部疲劳。手柄表面做了防滑纹理设计，建模时通过等距拉伸、阵列切除的方式做出沿手柄长度方向分布的浅凹槽，既可以增加握持时的摩擦力，避免手上沾有油污时出现打滑，也能在一定程度上提升扳手的结构刚性，减少应力集中点。

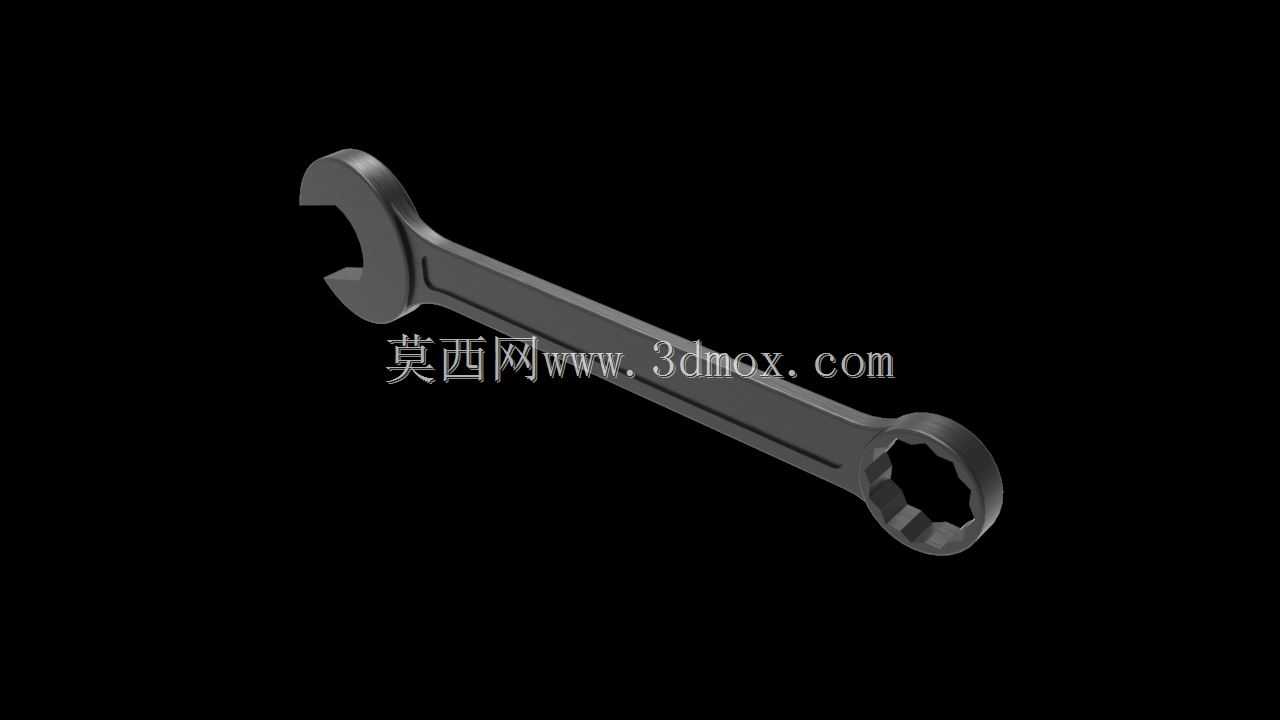

　　在安装边界与适配场景上，这款扳手的开口端与梅花端采用同一对边尺寸规格，作业时无需切换工具即可完成快速预紧与大扭矩终紧的全流程操作：开口端可实现水平方向快速卡入，适合紧固件周围操作空间有限、无法完成整周旋转的场景，通过小角度反复扳动即可完成紧固件的快速松紧；梅花端可实现360度整周旋转，且每30度即可重新卡位，适合终紧作业或者空间受限无法大角度摆动手臂的场景。建模过程中对扳手的所有棱角都做了圆角过渡处理，既避免热处理过程中出现应力集中导致的开裂风险，也能防止使用过程中锋利棱角划伤操作人员。配套的动画制作完整还原了组合扳手的实际作业流程，从开口端卡入紧固件快速预紧，到切换梅花端施加扭矩完成终紧，再到反向拧动拆卸紧固件的全流程动作，动画中清晰展示了扳手与紧固件的配合间隙、施力时的运动轨迹，对于初学三维建模的人员来说，既可以通过这个模型掌握实体拉伸、切除、圆角、阵列等基础建模命令的使用，也能理解手动工具设计中的力学匹配、人机工程、工况适配等核心设计逻辑，为后续更复杂的工装工具、机械零件建模打下扎实的实践基础。

　　从结构强度设计层面，建模时特意在开口端与梅花端和手柄的连接位置做了加厚过渡处理，这两个位置是扳手作业时应力最集中的区域，若截面尺寸不足，大扭矩施力时很容易出现开口断裂、梅花端开裂的问题，通过渐变的截面过渡可以分散应力传递路径，提升整体结构强度。同时扳手整体采用对称式结构设计，重心落在手柄的中心位置，握持时不会出现偏重的问题，长时间手持作业也不易产生疲劳。梅花端的齿形设计做了微小的角度修正，保证套入紧固件后存在微小的间隙，既不会因为加工误差导致无法套入，也不会因为间隙过大造成拧动时冲击力过大损伤紧固件和扳手本身。开口端的两个受力面做了轻微的内凹处理，与紧固件侧面接触时能形成更稳定的贴合，避免施力时扳手滑脱引发安全隐患。
