船舶推进系统用多叶螺旋桨结构设计

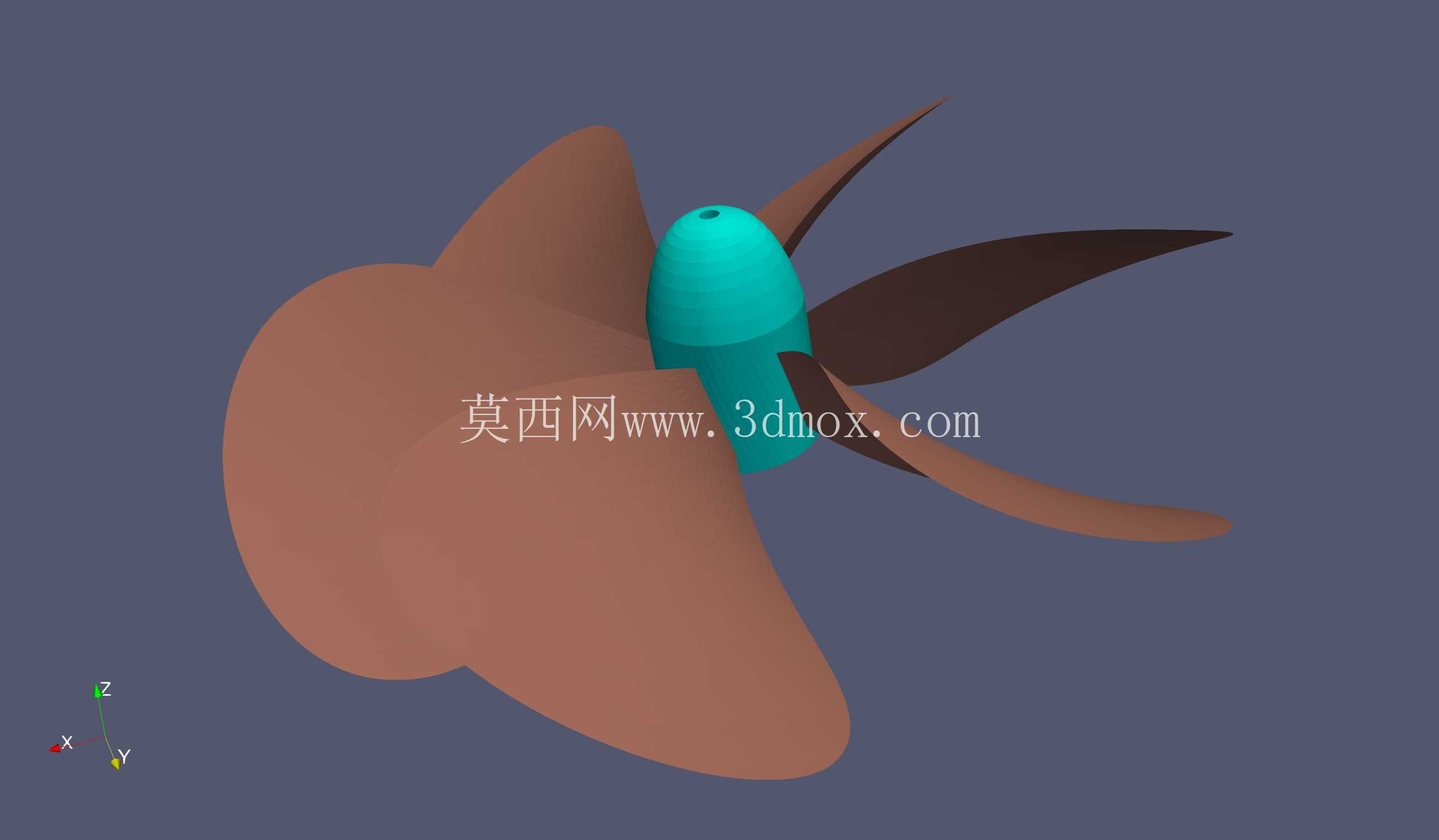

　　在民用内河货运船舶、近海作业拖轮以及小型公务执法艇的动力推进系统中，螺旋桨是直接将主机输出轴功率转化为船舶航行动力的核心部件，其结构设计合理性直接决定整船的航行效率、振动水平与燃油消耗表现。本次呈现的螺旋桨结构采用轴毂与多叶片一体化的设计逻辑，桨毂部分做了流线型整流帽结构，能够减少桨毂后方的涡流空泡产生，降低航行过程中的艉部流场紊乱程度，避免空泡剥蚀对桨叶表面造成的长期损伤。从结构设计思路来看，该螺旋桨针对中低航速、大推力需求的作业类船舶做了叶型优化，叶片采用大侧斜、变螺距的曲面构型，每个叶片的导边与随边都做了平滑过渡的曲面处理，能够在不同吃水深度、不同主机转速工况下保持稳定的推力输出，减少叶片表面的流动分离现象，提升敞水效率。

　　在安装边界设计上，桨毂中心设置了与艉轴配合的锥孔定位结构，配套的键槽位置做了应力分散处理，能够避免长期交变载荷下键槽根部出现疲劳裂纹，桨毂端面的连接法兰尺寸适配常规中小吨位船舶的艉轴密封组件安装空间，不需要对现有船舶的艉轴结构做额外改造即可完成换装，安装时仅需要保证桨叶端面与艉柱之间留有足够的间隙，避免航行过程中桨叶形变与船体结构发生剐蹭。从实际使用场景出发，这类多叶螺旋桨相比常规三叶螺旋桨，在相同主机功率下能够输出更平稳的推力，叶片每旋转一周的推力脉动更小，能够有效降低船体艉部的结构振动，减少振动传递到船舱内部的噪音，提升船员的作业舒适度，同时在船舶重载、逆水航行的工况下，多叶片的构型能够提供更大的推力储备，避免主机出现超负荷运转的情况。

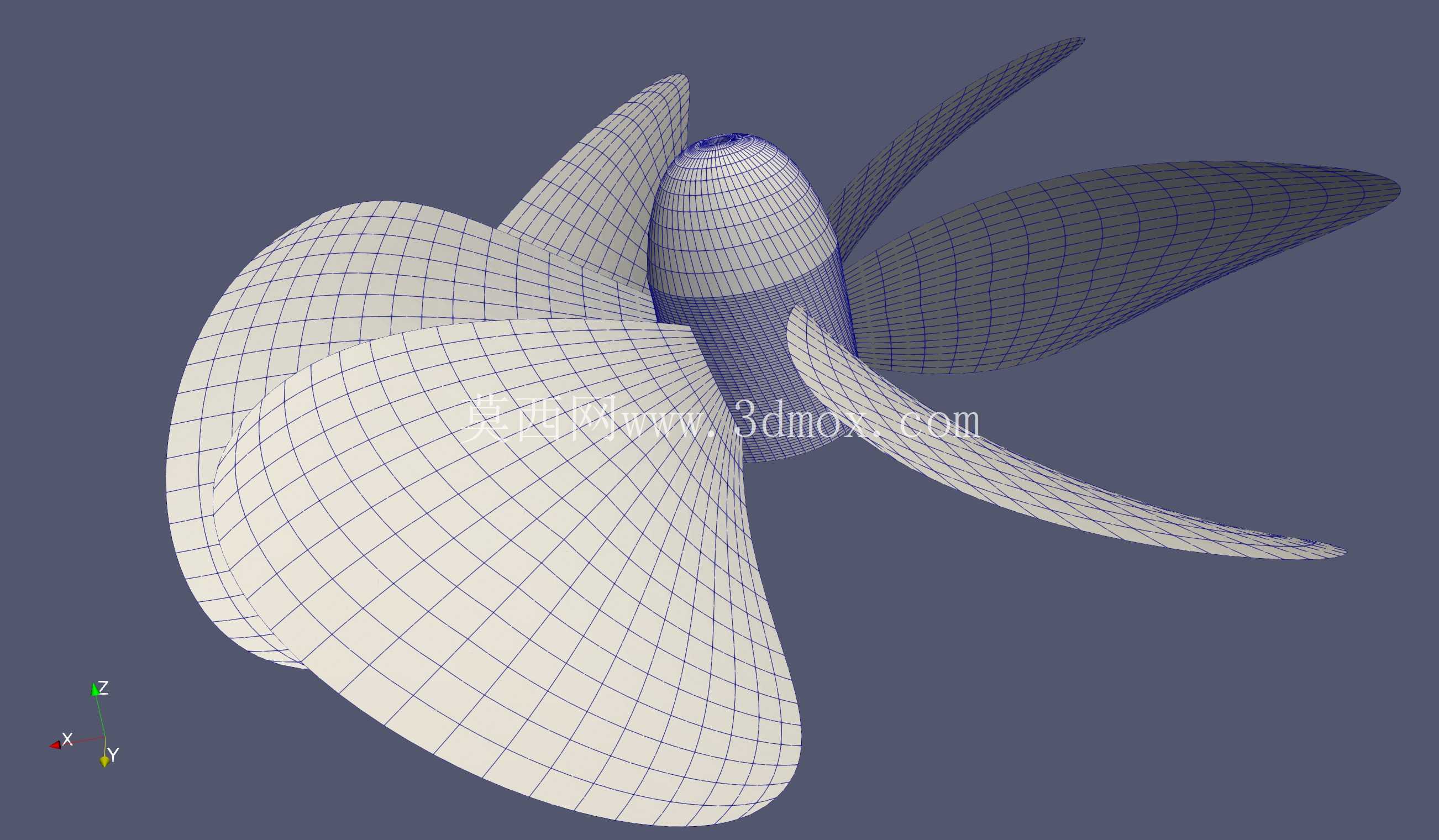

　　在几何建模过程中，每个叶片的曲面都通过截面型值点拟合生成，从叶根到叶梢的螺距角做了连续渐变处理，叶根位置与桨毂的过渡区域做了大圆角顺滑处理，能够降低该区域的应力集中系数，提升螺旋桨整体的结构强度，在遭遇水下漂浮物撞击时，叶根位置不容易出现断裂失效。针对有限元分析的前置建模需求，该模型将轴的实体单元与叶片的板壳单元做了共节点连接处理，能够直接导入前处理软件完成网格划分，不需要额外做几何清理与拓扑修复，可直接用于开展静强度校核、模态分析以及流固耦合仿真计算，帮助设计人员快速验证不同转速、不同来流速度下螺旋桨的应力分布与形变情况，优化叶片的厚度分布，在保证结构强度满足船级社规范要求的前提下，尽可能降低螺旋桨的整体重量，减少艉轴的承重负载。

　　在外形尺寸的适配性上，该螺旋桨的直径参数适配吃水深度1.5米到3米的中小型船舶，桨叶旋转时的最大外轮廓不会超出船舶型宽的边界，也不会超出船底基线以下的安全距离，避免船舶靠泊浅水区时桨叶触碰河床造成损坏。日常运维过程中，该结构的螺旋桨叶片表面光滑连续，没有复杂的凹凸结构，清理缠绕的渔网、水草等杂物时操作更加便捷，桨毂的整流帽采用可拆卸结构，检修艉轴密封件时不需要将整个螺旋桨从艉轴上拆除，能够大幅缩短坞修的作业时间，降低船舶运维成本。
