阀体砂型及型芯铸造工艺三维结构

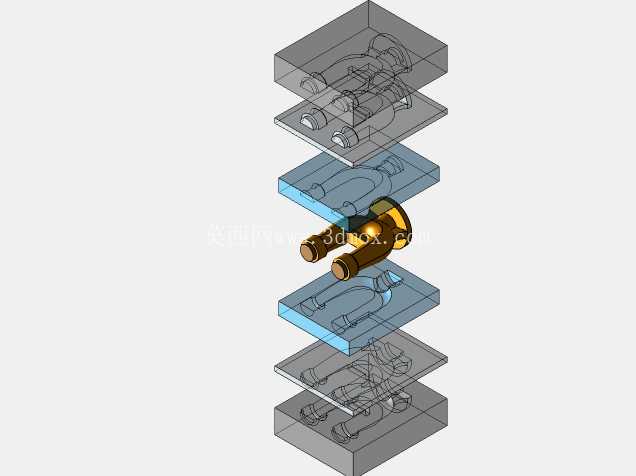

　　这套三维结构完整呈现了阀体类铸件砂型铸造的全装配层级，从上下外砂型到内部型芯的拆分逻辑完全贴合实际铸造生产的合模流程，能直接用于铸造工艺评审、模具结构校验以及新入岗工艺人员的实操培训场景。在流体控制管路系统中，阀体是承压与介质导流的核心载体，其内部流道的成型精度直接决定后续阀门装配后的密封性能、流阻损失以及长期承压运行的可靠性，而砂型铸造是中小批量铸铁、铸钢阀体最主流的成型工艺，这套结构把生产中容易被忽略的砂型分层、型芯定位细节都做了具象化呈现。

　　从功能特性来看，拆分后的多层砂型分别对应阀体的外轮廓成型、法兰端面的安装基准面成型，中间的金属色阀体本体清晰展示了双通流道的转角过渡结构，内嵌的型芯部分精准成型阀体的中空流道以及两端的连接接口内腔，砂型与型芯之间的定位止口、避让间隙都在模型中做了还原，实际生产中这些细节直接决定合模时会不会出现错箱、漂芯的缺陷，一旦型芯定位偏移，就会导致流道壁厚不均，后续承压测试时很容易出现壁厚薄弱处渗漏的问题。

　　设计思路上完全遵循砂型铸造的分型原则，分型面选在阀体最大轮廓投影位置，方便起模时不会破坏砂型型腔表面，型芯的固定端延伸到砂型的芯头位置，不需要额外设置芯撑就能保证型芯在浇铸过程中的位置稳定，避免铁水冲刷导致型芯偏移；流道部分的型芯做了顺滑的过渡处理，没有尖锐棱角，既减少浇铸时铁水的流动阻力，也能避免铸件冷却时棱角处出现应力集中导致的裂纹缺陷。从安装边界与尺寸适配角度，模型中阀体两端的接口同轴度、法兰端面的平面度基准都和砂型的成型面对应，实际生产时按照这套结构制作的模具，能保证铸件毛坯的加工余量控制在合理范围，不会出现单边余量过大导致后续机加工效率降低，或是余量不足导致毛坯报废的问题；砂型每层的厚度、型芯的排气通道预留位置也在结构中有所体现，实际生产中这些设计直接影响浇铸时的气体排出效率，避免铸件出现气孔、夹砂等表面缺陷。

　　不同于单纯的阀体成品模型，这套带砂型与型芯的装配结构，能让结构设计人员直观理解阀体铸件从砂型到成品的成型逻辑，在做阀体结构优化时可以提前兼顾铸造工艺的可行性，避免设计出无法脱模、型芯无法固定的结构，减少后续工艺评审时的反复修改成本；对于铸造工艺人员来说，可以直接参照这套分层结构做浇冒口位置的规划、冷铁的布设，提前预判合模过程中可能出现的干涉问题，缩短工艺开发的周期。在实际的阀门生产车间，这类砂型装配结构的三维展示比二维工艺图纸更直观，一线操作工人能快速理解每层砂型的装配顺序、型芯的放置方向，减少合模操作失误导致的铸件报废率，尤其是针对结构复杂的转角式双通阀体，型芯的放置角度、与砂型的配合间隙是控制铸件精度的核心，这套模型把这些配合关系做了无遮挡的分层展示，不需要反复对照二维图纸脑补空间结构。
