带内部剖视结构的弹簧式泄压阀

　　在承压流体输送系统的设计环节中，过压保护元件的选型与结构校核是决定整套系统运行安全性的核心节点，这款弹簧式泄压阀的三维结构，完整呈现了这类直动式压力泄放元件的内部配合逻辑，能为管路系统设计、阀件结构优化提供直观的三维参考。从实际应用场景来看，这类泄压阀普遍适配于中小通径的压缩空气管路、低压蒸汽输送管线、小型承压储水设备、民用暖通系统以及部分低压工业流体回路，在系统压力超过设定阈值时自动开启泄放，待压力回落至安全区间后自动复位封闭，避免持续超压引发的管路破裂、密封件失效、设备爆损甚至安全事故。

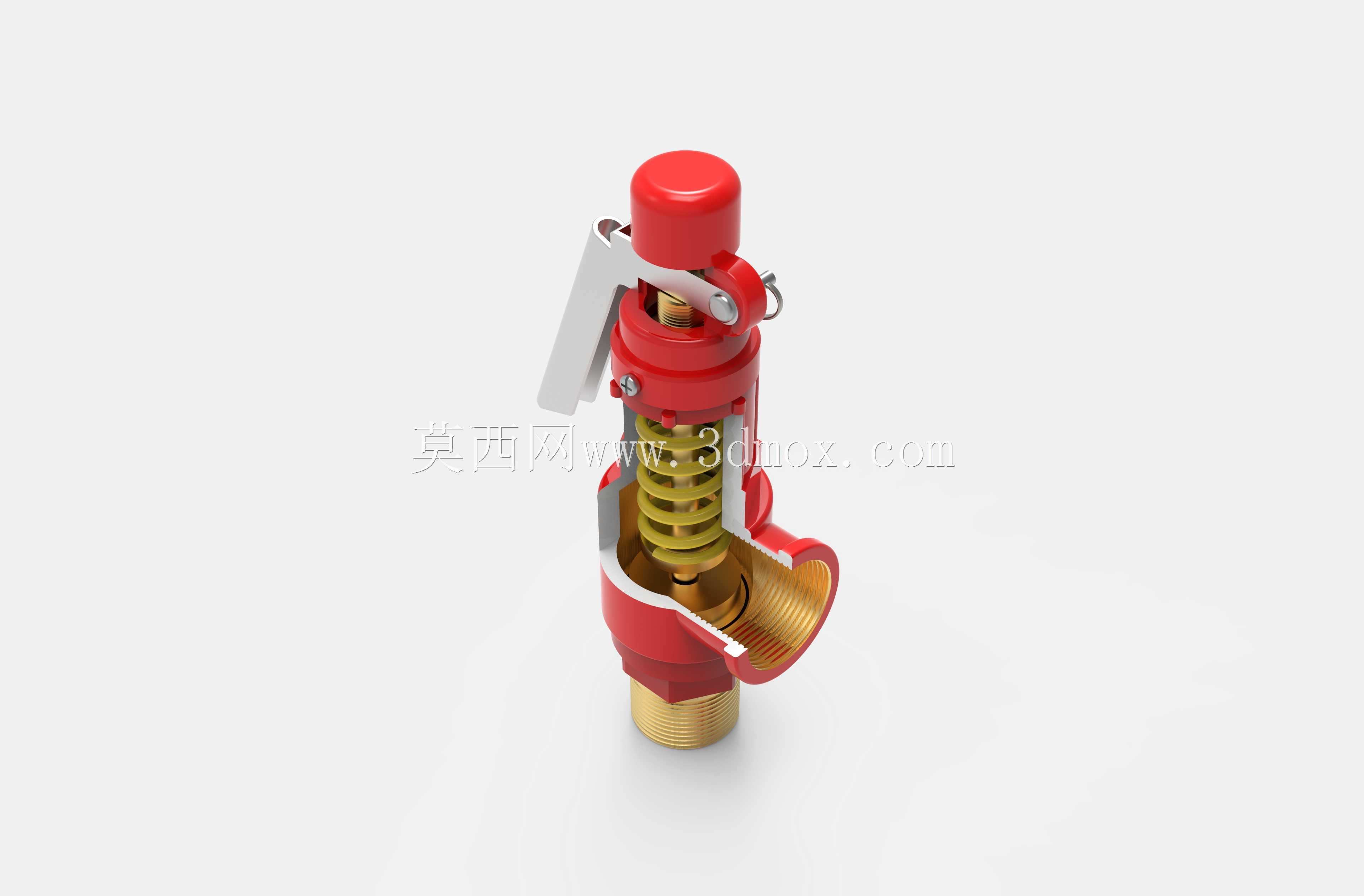

　　从结构设计逻辑来看，这款阀采用经典的弹簧直动式结构，没有额外的先导控制回路，结构紧凑响应直接。外部阀体采用红色涂装的铸铜材质，下端为标准外螺纹连接端，可直接匹配对应通径的内螺纹管路接口，无需额外转接法兰，安装空间占用小，适合布置在管路末端、设备顶部这类空间局促的安装点位。阀体中部设置侧向外泄接口，同样采用内螺纹结构，泄放的流体可通过外接管路引导至安全回收区域，避免高压流体直接喷溅伤及周边操作人员或损坏相邻设备。顶部的红色盖帽为弹簧预紧力调节端的防护结构，盖帽侧面设置扳动式手动泄压手柄，可在设备检修、压力校准时手动触发阀瓣开启，完成手动泄压操作，无需借助额外工具即可完成应急泄压动作。

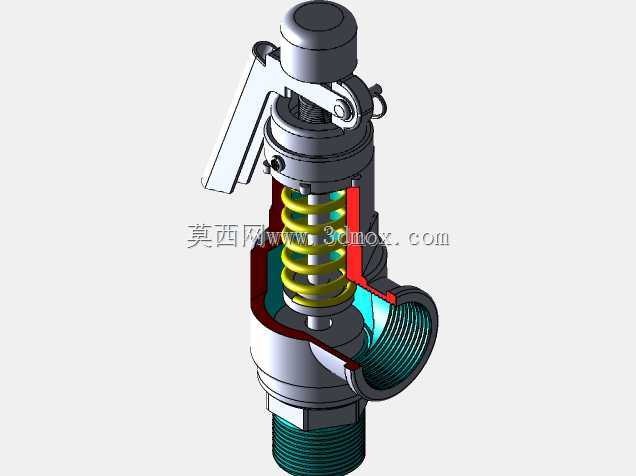

　　剖视结构清晰展现了内部的配合关系：阀体内部设置黄铜材质的阀座密封面，与阀瓣下端的密封面形成硬密封配合，密封副的加工精度直接决定阀的正常工况下的泄漏等级；阀瓣上端连接导向杆，套置在圆柱螺旋压缩弹簧内部，导向杆与阀体中腔的导向套形成滑动配合，保证阀瓣升降过程中始终与阀座保持同轴度，避免出现偏磨、卡涩导致的密封失效或者开启压力偏差。弹簧的预紧压缩量通过顶部的调节螺母控制，预紧力的大小直接对应阀的开启压力值，设计时需要根据系统的最高工作压力匹配对应刚度的弹簧，通常开启压力设定为系统最高工作压力的1.05-1.1倍，既保证正常工况下阀瓣紧密闭合无泄漏，又能在压力超限时快速响应开启。

　　从安装边界尺寸来看，这款阀的整体高度控制在150mm以内，最大外径不超过50mm，下端连接螺纹为常规4分或6分通用管螺纹，侧向泄放接口的轴线与下端接口轴线垂直，安装时需要预留至少30mm的侧向操作空间，保证手动扳动手柄时不会与周边管线、设备结构发生干涉。设计建模过程中，需要重点校核几个关键配合尺寸：一是阀瓣与导向套的配合间隙，间隙过小容易因流体杂质堆积、热胀冷缩出现卡滞，间隙过大则会导致阀瓣升降过程偏斜，引发密封面泄漏；二是弹簧的工作行程与阀瓣全开升程的匹配，要保证阀瓣达到全开位置时弹簧的压缩量仍在弹性变形区间内，避免弹簧出现塑性变形导致整定压力漂移；三是密封面的接触宽度，接触宽度过大会导致开启压力升高、回座压力降低，接触宽度过小则容易出现密封面冲蚀损坏，缩短阀件使用寿命。

　　在实际工程应用中，这类泄压阀安装前需要完成整定压力校验，通过顶部调节结构调整弹簧预紧力，将开启压力校准到系统要求的设定值，校验完成后需要对调节结构做铅封处理，避免无关人员随意改动整定压力。日常运维中，需要定期扳动手动泄压手柄，冲刷密封面附着的水垢、杂质，避免阀瓣与阀座粘连导致超压时无法正常开启。建模时对内部流道做了等比例还原，可直接导入流体仿真软件，模拟不同压力下的阀瓣开启动态过程、泄放流量特性，为阀件的性能优化、管路系统的水力计算提供精准的三维模型支撑，相比二维图纸更能直观展现各零件的装配关系，减少设计阶段的配合干涉问题，缩短阀件改型、系统集成的设计周期。
