机加工用钢制虎钳垫块结构设计

　　在常规铣削、磨削、钻削等机加工工序里，虎钳作为通用装夹工装的使用频率极高，而虎钳垫块是搭配平口虎钳使用的关键配套附件，主要作用是在装夹异形、带台阶或者需要抬高装夹高度的工件时，为工件提供稳定的下部支撑，避免工件装夹时出现悬空变形，同时也能保护虎钳原生钳口底座不被加工过程中的切屑刮伤、或者被钻头、铣刀误切损伤，延长虎钳本体的使用寿命。这款虎钳垫块采用SAE1010-20低碳钢作为基材，这类钢材具备适中的强度与良好的切削加工性能，后续可根据实际使用需求做表面渗碳淬火处理，提升垫块工作面的耐磨性能，适配高频次的装夹作业场景。

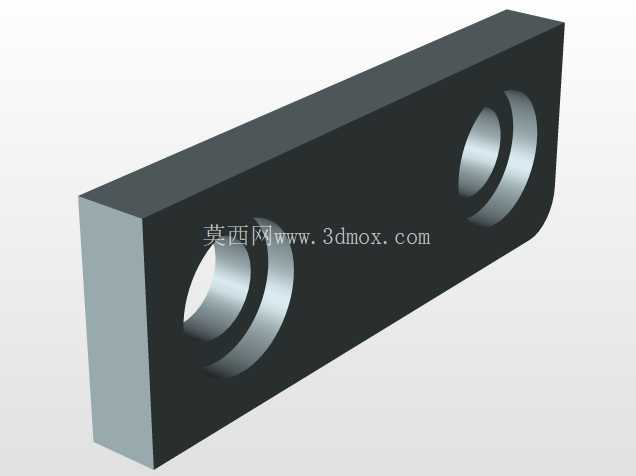

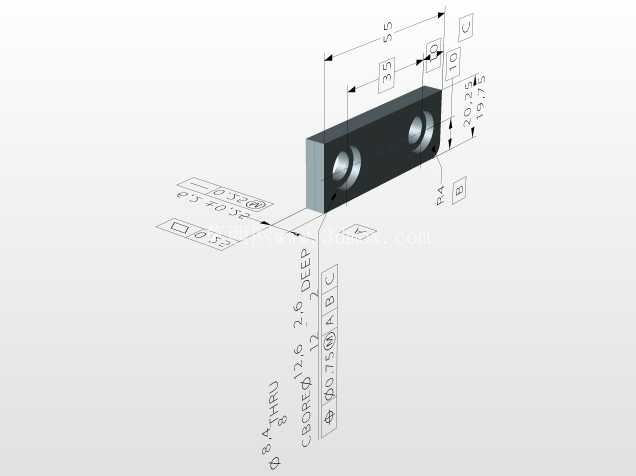

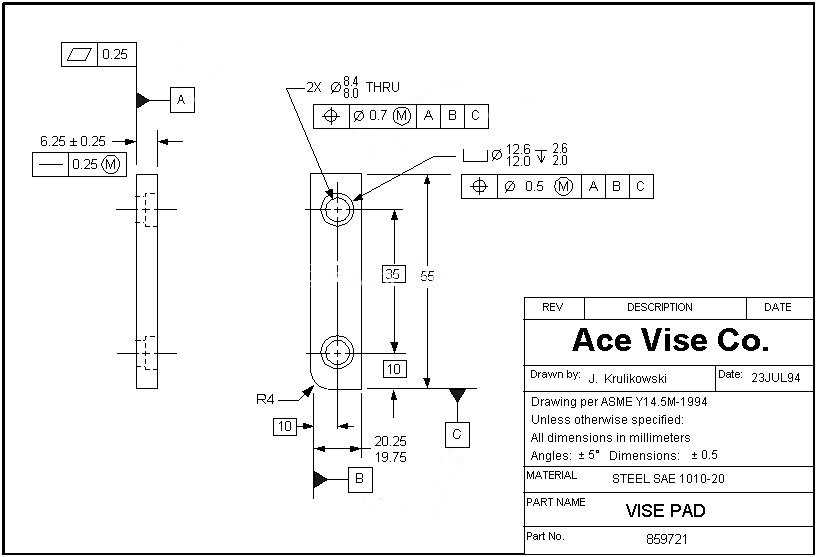

　　从结构设计来看，垫块整体为长条形板式结构，主体厚度方向的平面度控制在0.25mm以内，两个平行安装面的平行度公差同样标注为0.25M，采用最大实体要求，保证垫块安装到虎钳钳口之后，工作面不会出现翘曲，支撑工件时可以实现面接触，避免点接触导致的工件装夹不稳、加工振颤问题。垫块上设计有两个贯通的安装孔，孔直径为8.4mm，安装孔的位置度公差为0.7mm，同样采用最大实体要求，基准对应虎钳安装面的三个定位基准，保证两个安装孔的中心距与虎钳上的预装螺孔位置完全匹配，安装时可以直接穿入螺栓完成固定，不需要额外修配孔位，降低现场安装的调整工作量。安装孔周边设计有直径12.6mm的沉孔结构，沉孔深度分为2.6mm与2.0mm两个公差段，用来容纳内六角螺栓的头部，保证螺栓锁紧之后头部不会高出垫块的支撑工作面，避免干涉工件的放置，同时沉孔的同轴度公差控制在0.5mm以内，保证螺栓可以顺畅穿入，不会出现卡滞。垫块的端部设计有R4的圆角过渡，一方面可以避免尖锐棱边在操作人员装夹工件时造成划伤，另一方面也能减少应力集中，避免垫块在长期承受装夹压力时出现端部开裂的问题。

　　尺寸边界上，垫块两个安装孔的中心距为35mm，下端安装孔距离垫块底部端面的距离为10mm，垫块总宽度方向的尺寸为20.25mm与19.75mm的公差带，整体厚度尺寸适配多数6寸以下通用平口虎钳的钳口安装空间，不需要对虎钳做额外改造就可以直接装配使用。在实际加工场景中，这类垫块通常成对使用，分别安装在虎钳的固定钳身与活动钳身位置，当需要装夹长度较长的薄壁工件时，两个垫块可以同步为工件的两端提供等高支撑，配合钳口的夹紧力，让工件装夹后的受力更加均匀，减少薄壁件因夹紧力导致的变形，提升加工后的尺寸精度。

　　设计过程中特意将垫块的支撑面做了无槽化的平面设计，相比带防滑齿的钳口板，这种光面垫块不会在工件的已加工表面留下压痕，适合装夹表面质量要求较高的精加工工件，比如已经完成铣面的铝件、铜件或者表面处理后的板材，避免装夹痕迹影响工件最终的外观质量。另外，垫块的安装孔位置设计也考虑了通用性，除了适配标准虎钳之外，也可以临时作为工装垫高块使用，搭配压板固定在机床工作台上，为小型工装提供等高支撑，拓展了配件的使用场景。在建模过程中，所有形位公差的标注都严格遵循ASME Y14.5M标准，尺寸基准的选择完全匹配实际装配的定位逻辑，保证加工出来的垫块不需要额外配磨就可以满足装配精度要求，降低配件的加工成本。
