工业设备用圆柱式夹紧铰链结构设计

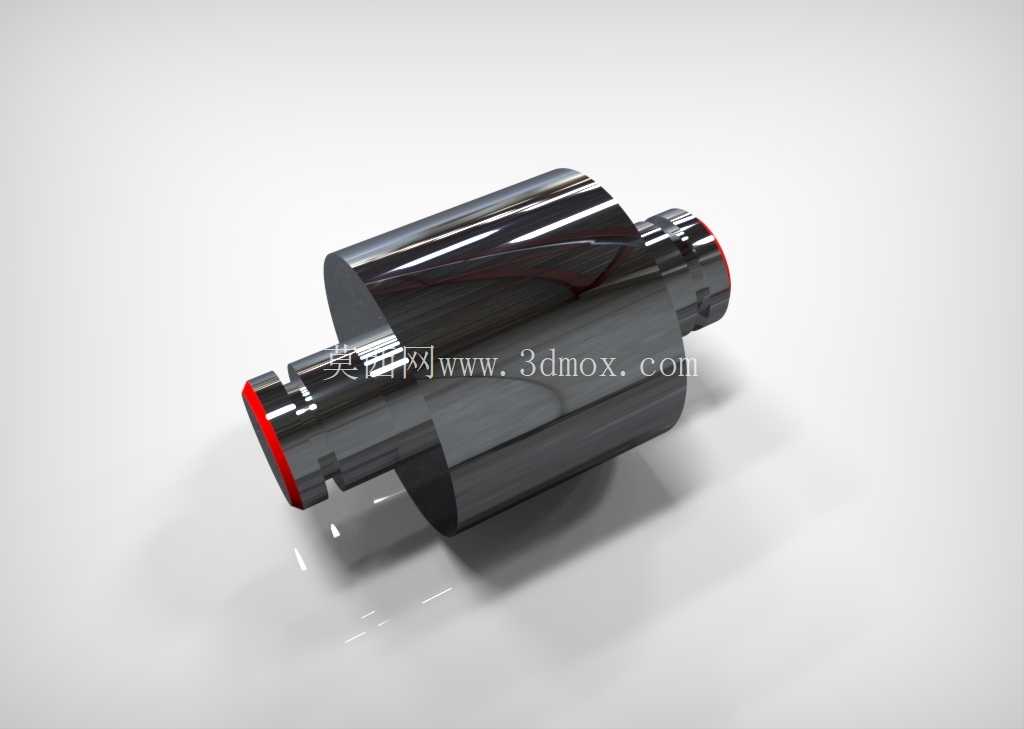

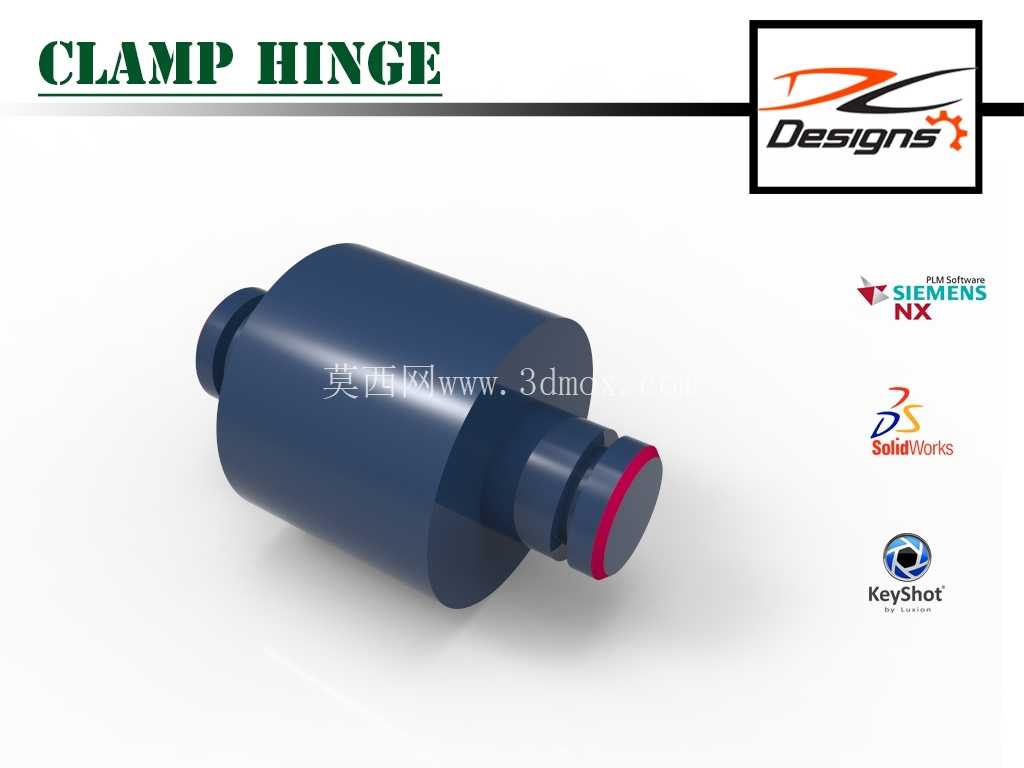

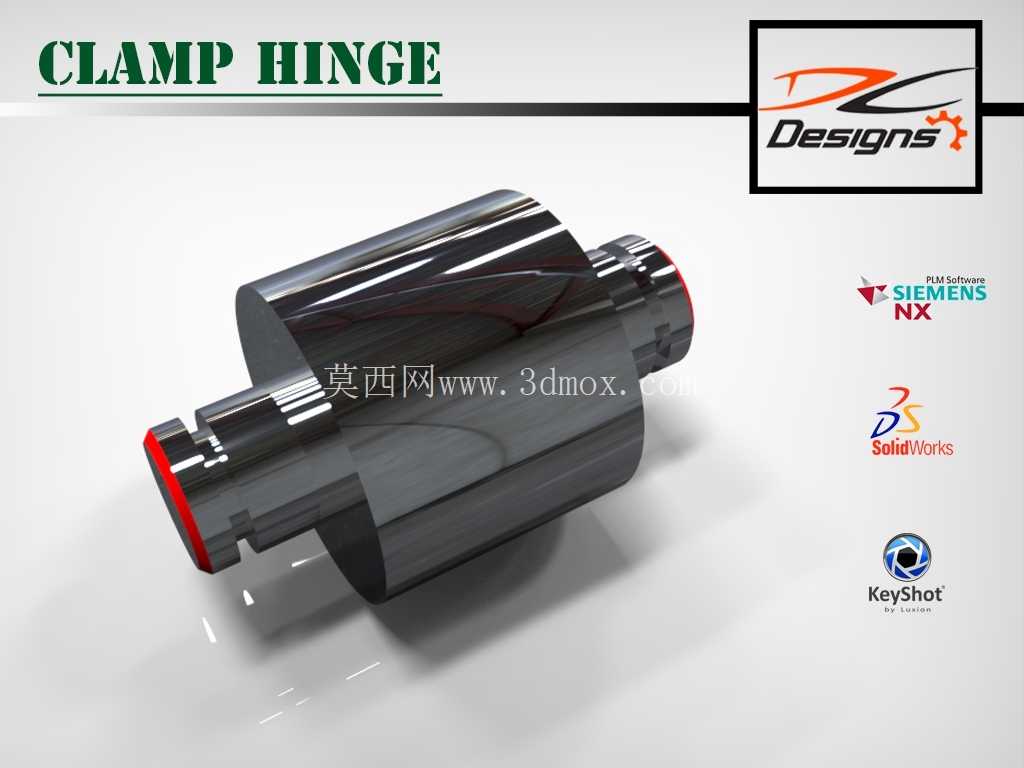

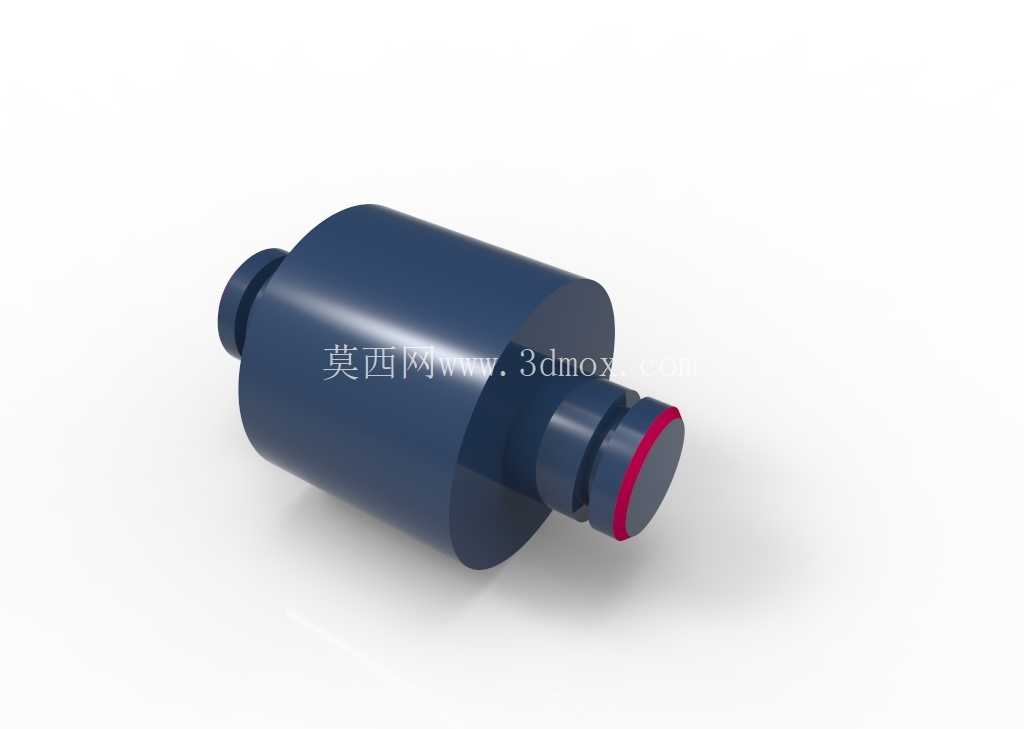

　　在工装夹具、自动化产线定位模块以及小型工业设备的开合限位结构中，夹紧铰链是承担铰接转动与夹紧锁止双重功能的核心零件，不同于普通仅做回转支撑的合页类铰链，这类带夹紧功能的铰链需要在转动到指定角度后提供足够的锁紧力，避免铰接部位出现松脱、移位，影响设备整体的定位精度与运行稳定性。这款圆柱式夹紧铰链采用同轴回转体的主体结构设计，主体中段为大直径圆柱承载段，两端延伸出同轴的阶梯轴段作为铰接安装位，轴端设置的环形红圈标识为安装到位的基准标记，现场装配时可通过目视快速判断轴段是否插入安装座的对应孔位，减少装配过程中的反复测量调整，提升产线装配效率。

　　从功能实现逻辑来看，这款铰链的夹紧力来源于中段大圆柱面与配套安装座抱箍结构的过盈配合，当铰接部位转动到预设工作角度后，拧紧安装座上的锁紧螺钉，抱箍结构会抱紧铰链的中段圆柱面，依靠金属接触面的静摩擦力实现角度锁止，这种结构相比齿盘定位式铰链，具备角度无级调节的优势，可适配不同开合角度的安装需求，不会出现齿盘结构的角度调节步距限制，在需要微调开合角度的工装场景中适配性更强。设计过程中，两端阶梯轴的直径公差选用h6级精度，与安装座内孔采用间隙配合，保证铰接转动时无卡滞，同时配合间隙控制在0.02mm以内，避免铰接部位出现过大的窜动间隙，影响设备的重复定位精度；中段圆柱承载面的粗糙度要求达到Ra1.6，降低抱紧锁紧时的接触面磨损，延长零件的使用寿命，同时足够光滑的接触面也能保证锁紧时摩擦力均匀分布，避免局部应力过大导致的接触面压痕变形。

　　安装边界方面，这款铰链的轴向总长度可适配厚度在30-50mm区间的安装板，两端轴段的径向尺寸统一，可直接替换同规格的普通圆柱销轴，不需要对原有安装座的孔位进行二次加工，降低设备改造的成本；中段大圆柱段的直径比两端轴段大12mm，形成的轴肩可作为轴向定位基准，装配时轴肩贴紧安装座侧面即可完成轴向定位，不需要额外添加轴用挡圈或者定位螺钉，简化装配流程。在实际应用场景中，这类夹紧铰链常被用在小型检测设备的防护门开合部位、工装夹具的角度调节压板、自动化设备的可调整挡料架位置，相比螺栓紧固的铰接结构，它不需要完全拆卸紧固件即可调整角度，调整完成后仅需拧紧锁紧螺钉即可固定，操作便捷性更高；同时全金属的结构设计可适应车间内多油污、多切削粉尘的工作环境，不会像塑料铰链那样出现老化脆断的问题，长期使用的可靠性更有保障。

　　结构建模过程中，所有回转面均采用同轴度约束，保证两端轴段与中段圆柱面的同轴度误差不超过0.01mm，避免装配后出现转动卡滞、锁紧偏载的问题；轴端的倒角设计为1×45°，既可以去除加工毛刺，也能在装配时起到导向作用，方便轴段快速插入安装孔。需要注意的是，这类依靠摩擦力锁紧的铰链，额定承载的径向载荷不超过500N，适合用在轻载的角度调节部位，不能作为重型设备的主承载铰接件使用，选型时需要根据实际负载情况匹配对应的规格，避免过载使用导致锁紧失效。
