双叶轮支撑轴组装配结构设计作品

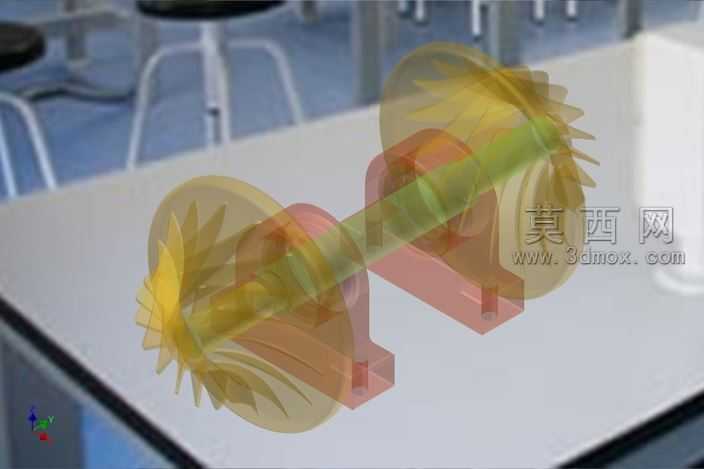

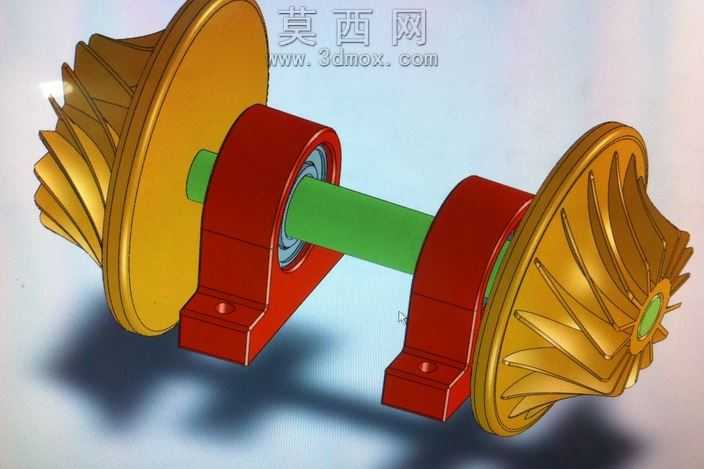

本作品为自主设计的双叶轮支撑轴组装配结构，整体采用三维建模软件完成全参数化搭建，从核心传动件到支撑固定件均按照实际装配逻辑完成约束配合，可直观呈现整套结构的组装关系与运行逻辑。建模过程中首先完成核心传动轴的参数绘制，根据叶轮的安装需求确定轴径尺寸、轴向定位段长度，预留出叶轮安装、支撑座配合的对应轴段，保证各部件装配后无轴向窜动、无径向干涉。随后完成两端叶轮的建模，叶轮采用曲面建模方式绘制叶片曲面，保证叶片的弧度均匀、叶型流畅，叶片与轮毂部分做一体化布尔运算处理，轮毂内孔与传动轴采用过渡配合的尺寸设计，确保装配后叶轮与轴可同步转动。支撑座部分采用实体建模方式，根据轴的安装高度确定支座的整体高度，支座底部设计安装固定平面，预留安装孔位用于整套结构的固定，支座上部的轴承安装位与轴径匹配，保证轴可在支撑座内顺畅转动。材质渲染阶段，为清晰区分不同部件的功能属性，对叶轮部分赋予半透明的琥珀色工程塑料材质，既可以展现叶片的内部曲面结构，也能直观呈现叶轮与轴的配合位置；传动轴赋予亮绿色的金属轴类材质，突出传动件的结构走向；支撑座赋予半透明的红棕色硬质合金材质，清晰展现支座的内部安装腔与轴的配合关系，整体渲染采用半透明叠加的展示方式，无需拆解模型即可观察到所有内部零件的装配位置与配合关系。整套装配结构在建模完成后进行了全局干涉检查，逐一验证叶轮与支撑座、轴与支撑座、两个叶轮之间的间隙，确保所有部件在转动过程中不会发生碰撞摩擦，装配约束完全符合机械设计的装配规范，各零件的定位准确、配合关系合理，可作为同类叶轮传动结构设计的参考方案，也可用于机械装配教学的演示案例，直观展现轴系装配的基本逻辑与零件配合的设计要点。
