多料仓分层式摊铺作业设备结构设计

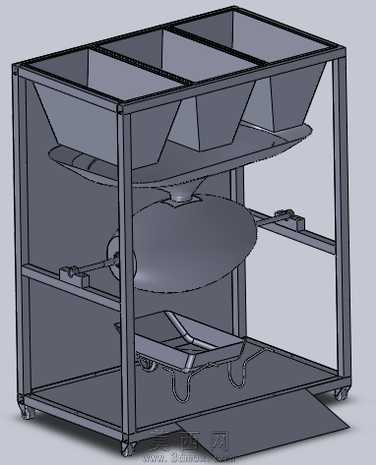

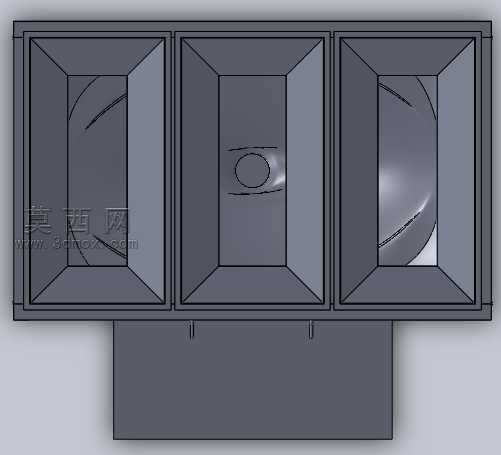

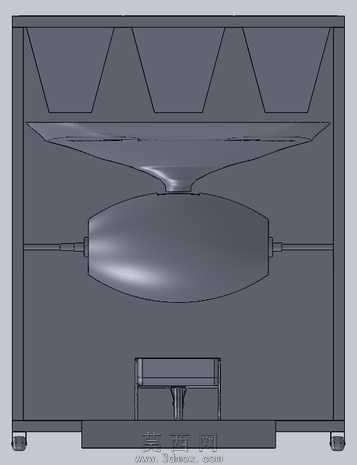

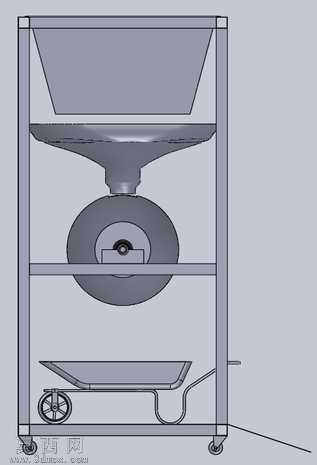

本模型为摊铺作业专用设备的三维结构设计，采用SolidWorks完成全参数化建模，整体采用方管焊接式框架机架作为承载主体，底部配置万向脚轮实现设备的灵活转场移动，适配多场景摊铺作业的位置调整需求。模型建模过程严格遵循机械设计公差规范，所有零件配合关系完整，可直接用于工程出图与结构验证。设备上部设置三个独立分隔的梯形料仓，料仓采用上宽下窄的导流结构设计，内壁做平滑过渡处理，能够有效避免物料卡滞、架桥问题，实现不同种类物料的独立存储与同步下料，料仓边缘做折边强化处理，提升结构抗形变能力。料仓下方设置旋转式分料导流结构，通过水平转轴支撑的椭圆状导流盘实现物料的均匀分流，转轴两端配置轴承座与机架横梁固定，保证转动过程的同轴度与稳定性，可将上部料仓落下的物料均匀导向下方摊铺机构。中层与下层之间设置摆动式摊铺整平机构，通过双侧连杆驱动实现横向往复摆动，能够将落下的物料均匀摊铺至作业面，设备底部设置倾斜导料板，将摊铺完成的物料平顺导出至作业区域，避免物料散落堆积。模型渲染阶段采用金属哑光材质模拟方管机架的焊接钢结构质感，料仓内壁赋予光滑不锈钢材质表现导流面的顺滑特性，转动部件通过不同灰度的材质区分装配层级，清晰展示各部件的装配关系与运动逻辑。整体设计围绕物料存储、均匀分料、整平摊铺的作业流程展开，各功能模块分层布置在立式机架内，最大化压缩设备占地面积，同时预留驱动组件的安装位置，可根据实际作业需求配置电机驱动与传动组件，实现自动化摊铺作业，结构设计兼顾实用性与加工可行性，所有板材、型材均采用常规工业规格，无需特殊定制加工即可完成样机制作。
