三爪机械式轴承拔取拆卸工具结构

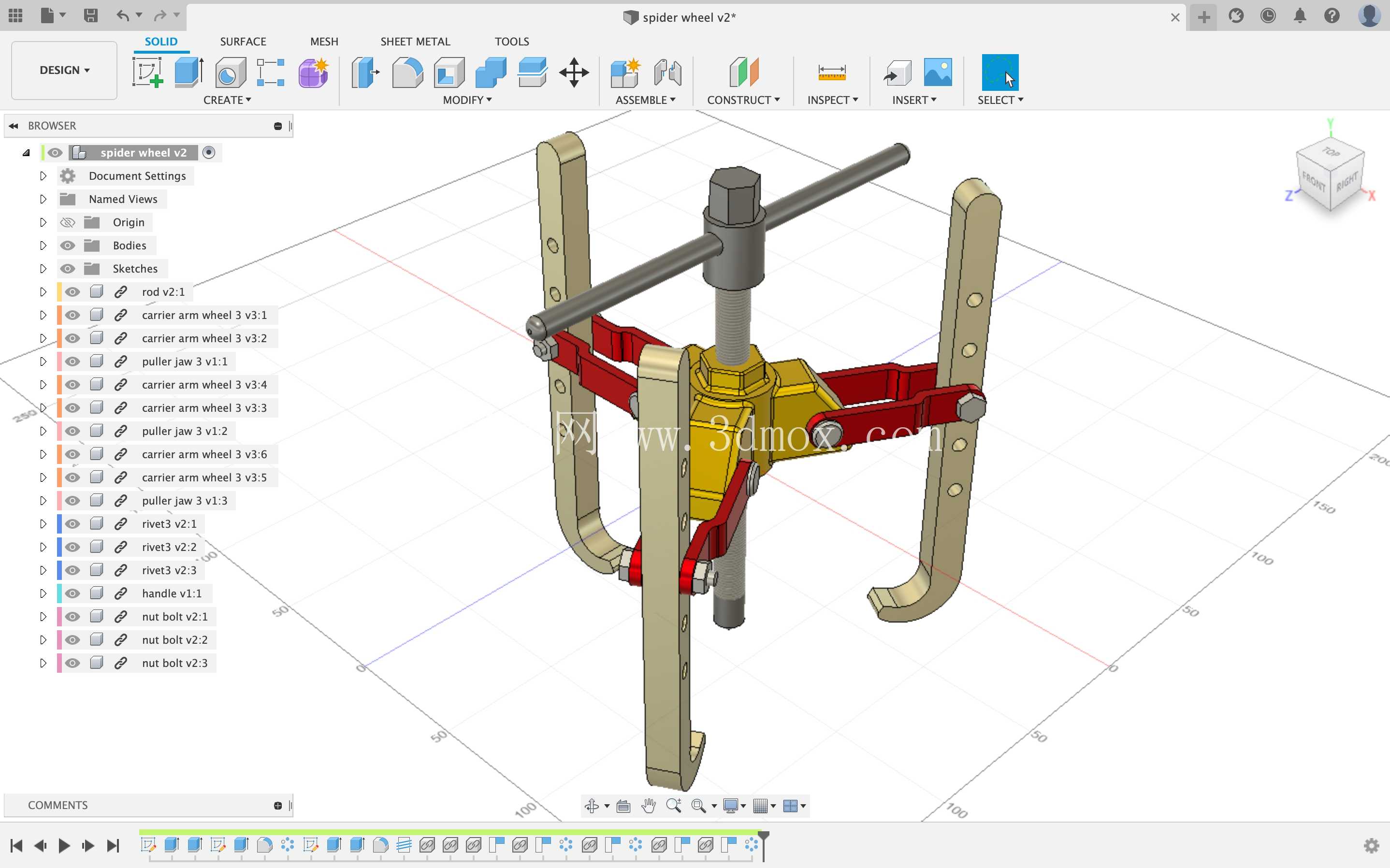

　　在设备检修、机械装配的现场场景里，轴类零件上过盈配合的轴承、齿轮、皮带轮等部件的拆卸，一直是一线维修人员绕不开的作业环节，三爪拉拔器就是针对这类作业设计的手动拆卸工具，相比两爪拉具，三爪结构的受力均匀性更好，作业时不容易出现偏载滑脱、损伤工件轴面的问题，适配的工件尺寸范围也更宽。从结构设计逻辑来看，这套三爪拉拔器采用中心螺杆顶推、三爪同步联动的受力架构，中心螺杆采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中轴向承载能力更强，长时间承受大顶推力也不容易出现滑牙变形的问题，螺杆顶端穿装的横向加力杆，能够让操作人员通过杠杆原理放大输入扭矩，不需要额外搭配大规格扳手就能输出足够的顶推力，降低现场作业的劳动强度。

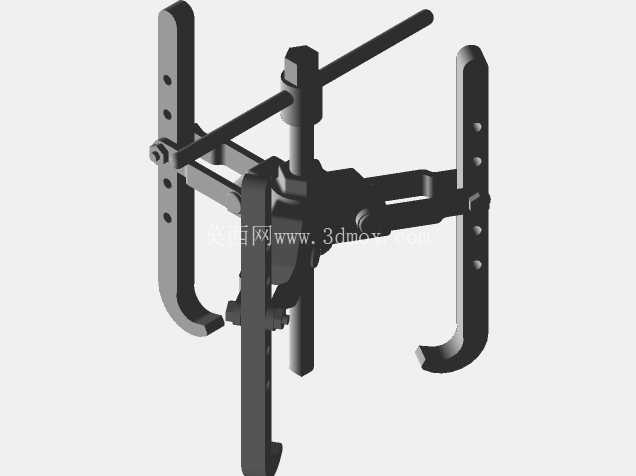

　　三个拉爪采用铰接式连接在中心滑套上，滑套与中心螺杆通过螺纹副配合，转动中心螺杆时，滑套会沿螺杆轴向移动，带动三个拉爪同步收拢或张开，不需要单独调整每个爪的位置，就能快速适配不同直径的被拆卸工件，拉爪的钩头部位做了加厚处理，钩接面设计成与工件外圈贴合的弧面，作业时钩头能够牢牢卡住工件的下端面，避免顶推过程中拉爪滑脱弹出造成安全隐患。拉爪的主体采用长条形板式结构，沿长度方向开有等距的调节孔，可以根据被拆卸工件的轴向安装深度，调整拉爪与中心顶杆的相对位置，适配不同厚度、不同安装深度的轴装零件，不管是电机端盖内的深沟球轴承，还是减速机输入轴上的传动齿轮，或是皮带输送机辊筒端的联轴器，都能通过调整拉爪的固定位置找到合适的拉拔受力点。

　　从安装边界来看，这套工具的最小收拢直径可以覆盖常规小规格微型轴承的外圈尺寸，最大张开直径能够满足中小型通用机械设备上常用规格轴承、传动轮的拆卸需求，中心螺杆的有效行程覆盖了常规过盈配合零件的拆卸推出距离，作业时只需要将三个拉爪均匀钩住被拆卸零件的外圈端面，将中心螺杆的顶端对准轴件的中心孔，保持整个拉拔器与轴件同轴，缓慢转动加力杆带动螺杆进给，就能平稳将过盈配合的零件从轴上拉出，整个过程不需要敲击工件，不会对轴的配合面、零件本身造成冲击损伤，非常适合对零件完整性要求较高的检修场景。在实际使用中，这类三爪拉拔器广泛应用在机修车间、设备运维班组、五金维修门店等场景，不管是日常设备维护中的易损件更换，还是设备大修过程中的传动部件拆解，都能发挥稳定的作用，相比液压式拉拔工具，纯机械结构的三爪拉拔器不需要额外的动力源，不存在密封件泄漏、液压部件失效的问题，日常维护只需要定期在螺纹副、铰接点涂抹润滑脂，就能保证长时间的可靠使用，对复杂作业现场的适应能力更强。

　　设计过程中，每个铰接点的销轴都做了防脱限位处理，避免作业过程中销轴脱出导致结构散架，拉爪的材质选用高强度结构钢，经过调质处理后既有足够的强度承受拉拔力，又有一定的韧性，不会因为瞬间受力出现脆断问题，中心螺杆的顶推端面做了球面处理，顶在轴端中心孔时能够自动找正，避免顶推过程中出现偏斜，保证顶推力始终沿轴向传递，既减少了螺杆本身的弯曲受力，也能防止被拆卸零件因为偏载出现卡滞、拉伤轴面的问题。
