带金属轮毂的块状花纹简易轮胎结构

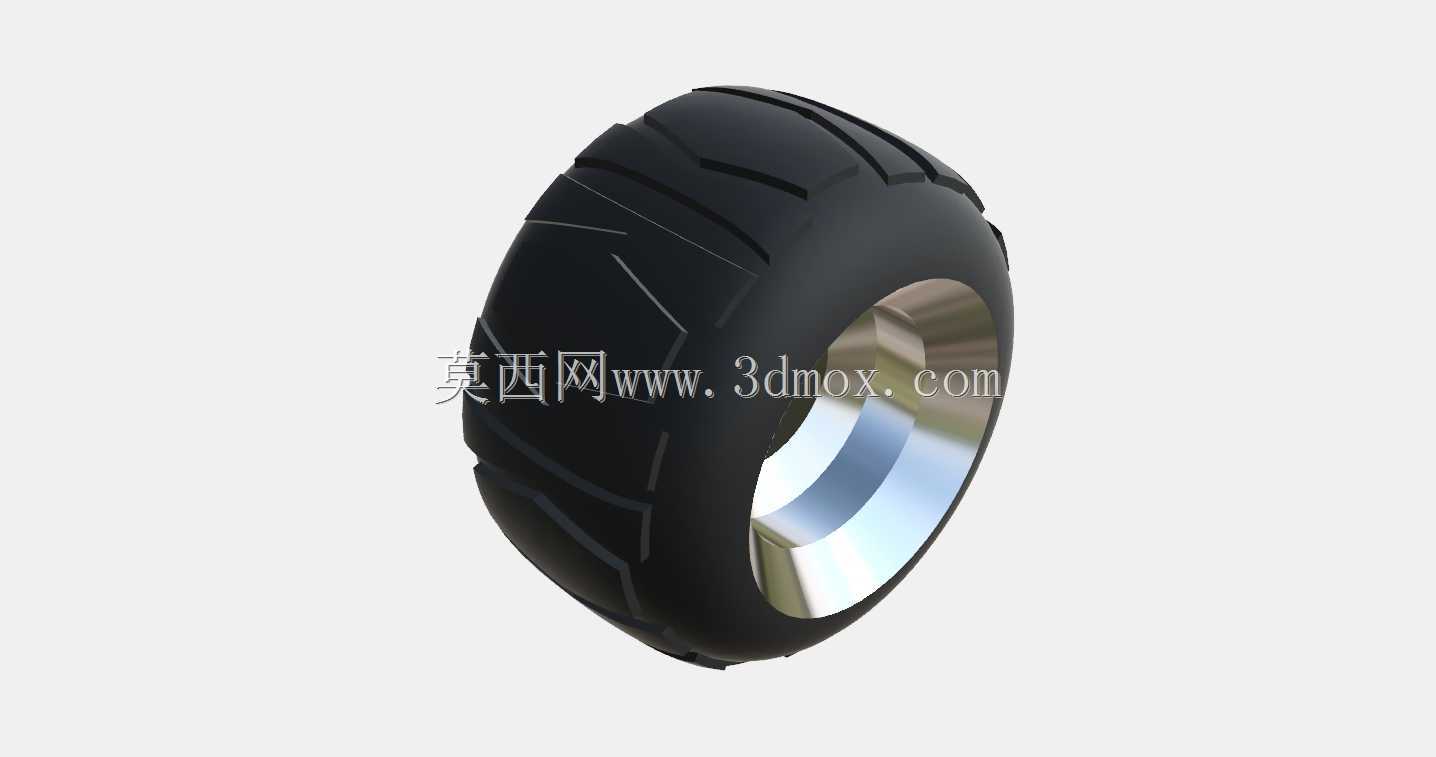

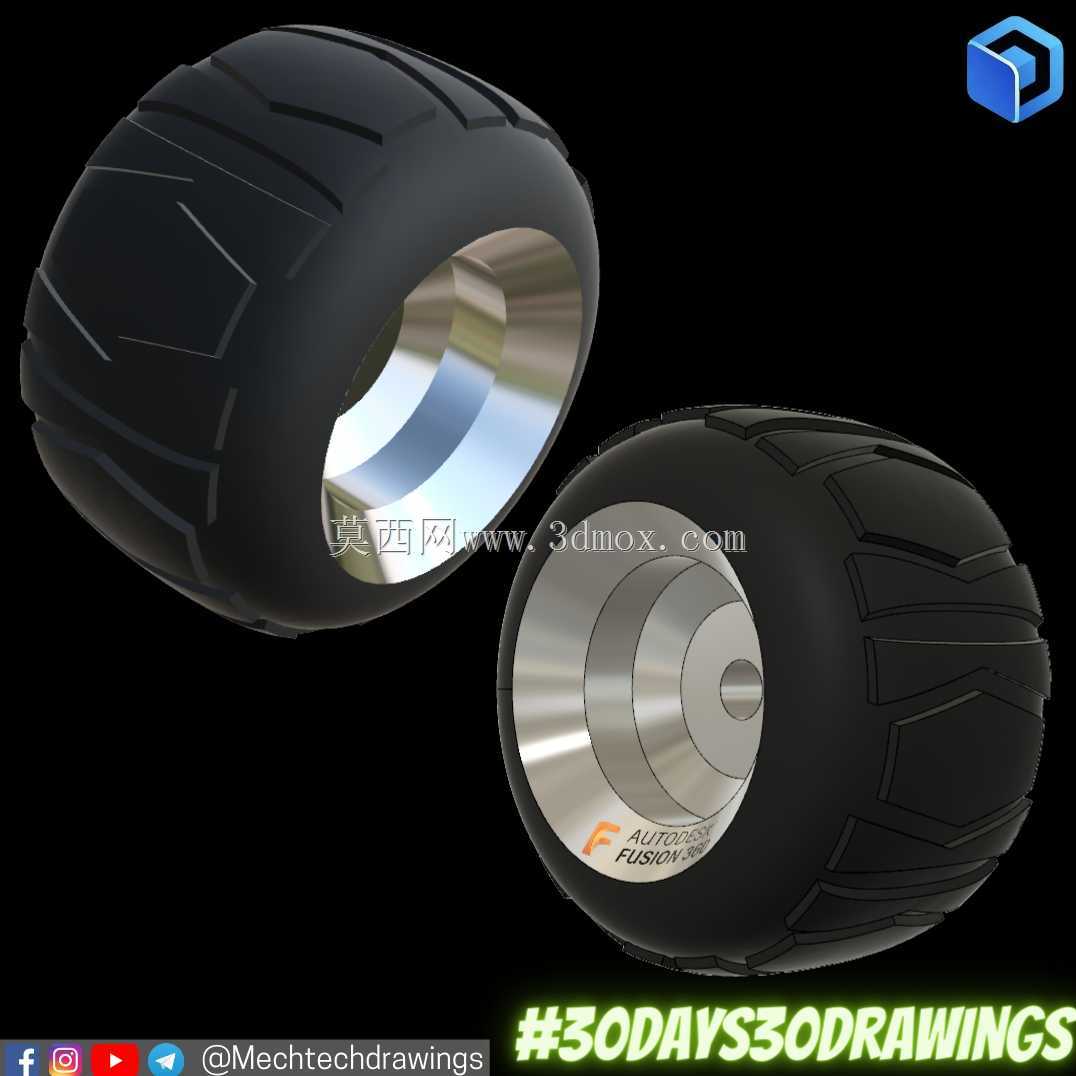

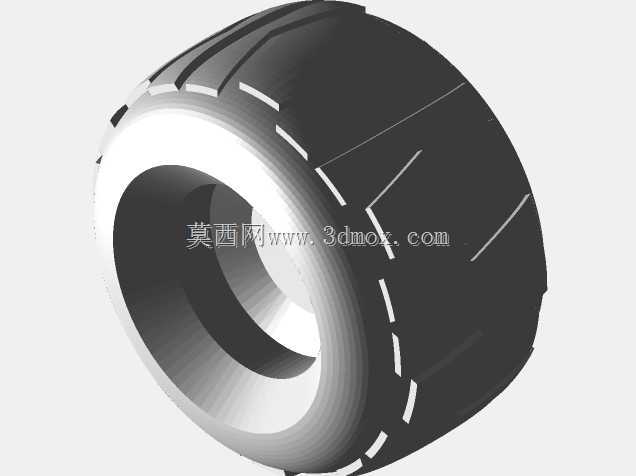

　　这类简易轮组结构常见于小型移动载具、桌面级移动机器人、儿童玩具车以及轻型仓储周转小车的行走端，作为直接接触地面的承载部件，其结构设计直接决定了小型设备的行走通过性与运行平稳性。从结构拆分来看，该轮组分为外层橡胶胎体与内层金属轮毂两个核心部分，胎体表面采用断续块状花纹设计，花纹沟槽深度较浅，胎块边缘做了小角度倒角处理，这种设计既可以在平整硬质地面上保证足够的接地面积，降低滚动阻力，也能在轻微不平整的路面、短绒地毯等场景下，依靠花纹块的形变提供足够的抓地力，避免行走过程中出现打滑空转的问题。

　　内层轮毂采用台阶式轴孔设计，轴孔从外到内逐级收窄，最内侧设置有定位止口，安装时可以直接与驱动轴或者从动轴的轴肩贴合，不需要额外加装定位套就能完成轴向定位，轮毂外圈与胎体内圈采用过盈配合结构，胎体硫化成型后直接压装到轮毂上，配合面没有额外的卡扣或者粘接结构，依靠橡胶本身的抱紧力实现两者的固定，在低速、低负载的使用场景下完全可以避免胎体与轮毂之间出现相对转动。设计过程中首先要确定的是轮组的承载边界，这类小尺寸轮组单轮额定承载通常在5kg到15kg区间，对应的胎体邵氏硬度控制在60A到70A之间，硬度过高会导致减震性能下降，行走过程中震动直接传递到设备主体，硬度过低则会导致滚动阻力过大，增加驱动电机的负载，同时长期受压后容易出现不可逆的形变。

　　轮毂部分采用铝合金材质加工，表面做阳极氧化处理，既可以降低整体重量，也能避免长期使用过程中出现锈蚀，轴孔的公差带选用H7级，与常用的3mm、4mm、6mm直径的标准轴径配合时，既可以保证转动顺畅，也不会出现过大的径向间隙导致轮组摆动。胎体的花纹排布采用周向等距分布，每一圈的花纹块之间预留3mm左右的排水排屑间隙，在有少量积水或者细小碎屑的地面行走时，杂物可以顺着沟槽排出，不会卡在胎面导致轮组跳动。安装边界方面，轮毂外侧的端面比胎体侧面内缩2mm左右，安装到设备支架上时，支架侧板不会与胎体侧面发生摩擦，轮组的总宽度控制在30mm到40mm区间，适配大多数小型移动设备的轮距安装空间，不需要额外加宽支架的安装间距。

　　在实际选型应用中，这类轮组不需要搭配充气结构，不存在爆胎、漏气的维护问题，日常使用过程中只需要定期清理胎面沟槽内卡入的杂物即可，维护成本极低。针对不同的使用场景，还可以通过调整胎体的橡胶配方改变性能，比如在需要静音的室内场景，可以选用添加硅基成分的软质橡胶，行走时的噪音可以控制在30分贝以内，不会对室内环境造成干扰；在有少量油污的车间场景，可以选用耐油橡胶配方，避免胎体接触油污后出现溶胀变硬的问题。结构建模过程中，胎体的花纹部分采用阵列特征生成，先绘制单个花纹块的截面轮廓，沿胎体的外圆柱面做扫掠切除，之后沿周向阵列24个单元，再对所有花纹块的边缘做0.5mm的圆角处理，避免应力集中导致花纹块在反复挤压过程中出现开裂。轮毂部分的建模先绘制回转截面，通过回转特征生成基础轮廓，再对轴孔部分做公差预留，最后在外圈表面做滚花处理，增加与胎体内圈的接触摩擦力，进一步降低两者相对滑动的风险。这类简易轮组的结构没有复杂的内部帘线层或者减震结构，完全依靠材料本身的性能与结构形状满足使用需求，非常适合小负载、低速的移动场景使用，相比同尺寸的充气轮胎，其结构更简单，装配工序更少，批量生产时的成本可以降低40%左右，同时零件一致性更好，不需要做动平衡处理就可以满足使用要求。
