教学演示用佩尔顿水轮机转轮结构

　　冲击式水轮机作为高水头小流量水力开发场景的核心能量转换部件，佩尔顿轮的结构合理性直接决定整套水力机组的能量转换效率，本次建模的佩尔顿转轮针对教学演示场景做了结构简化，保留核心水动力结构特征的同时，降低了非核心结构的建模复杂度，适配中小学水力原理认知、基础流体机械入门教学的使用需求。从实际应用场景来看，这类简化结构的佩尔顿轮不会直接用于工业级水力发电场景，更多是搭载在小型教学实验台架上，配合透明供水管路、调压供水泵、转速检测模块，直观展示高压水流冲击水斗带动轴系转动的能量转换过程，帮助学习者理解冲击式水轮机的基本工作逻辑，也可用于青少年科创项目的水力发电小制作核心部件。

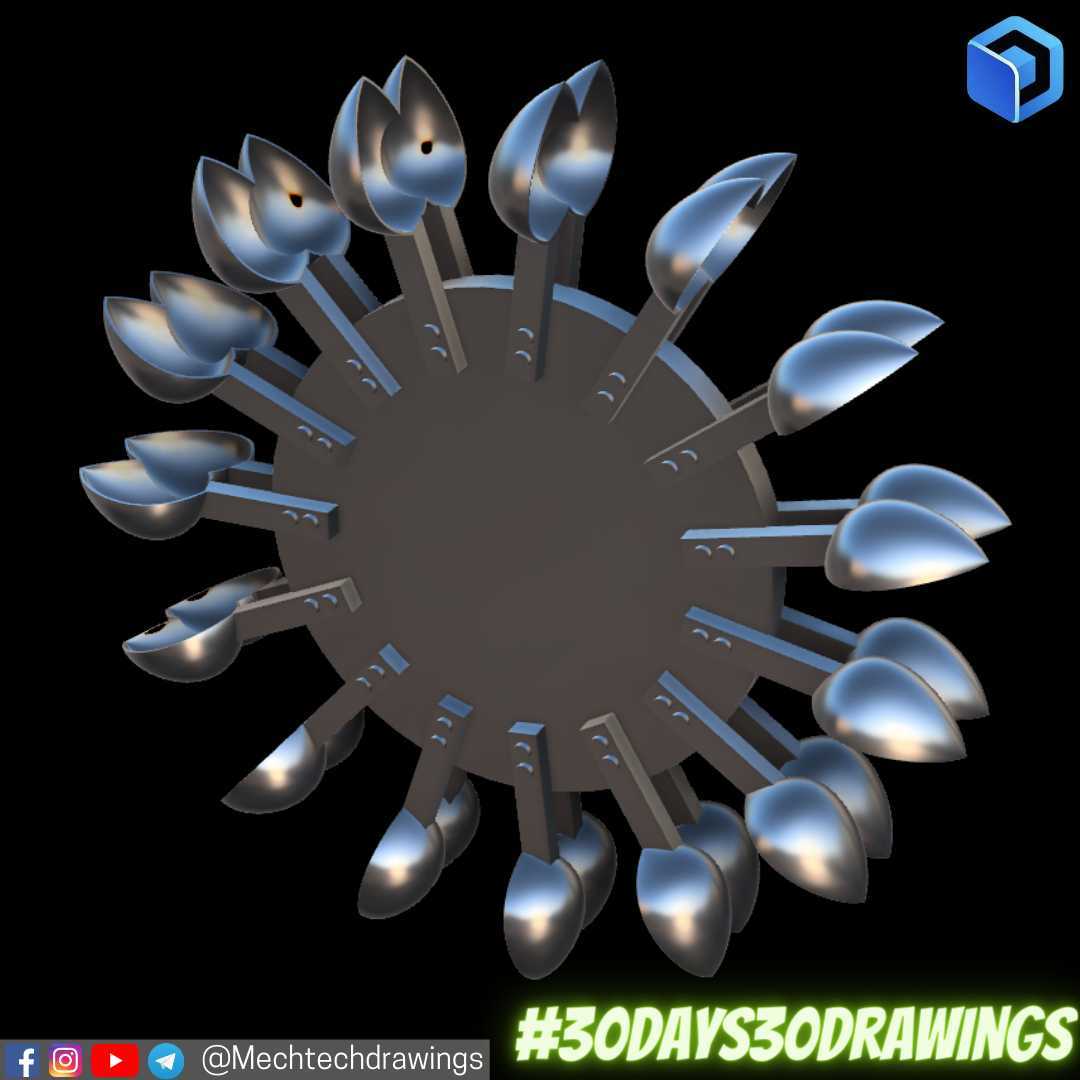

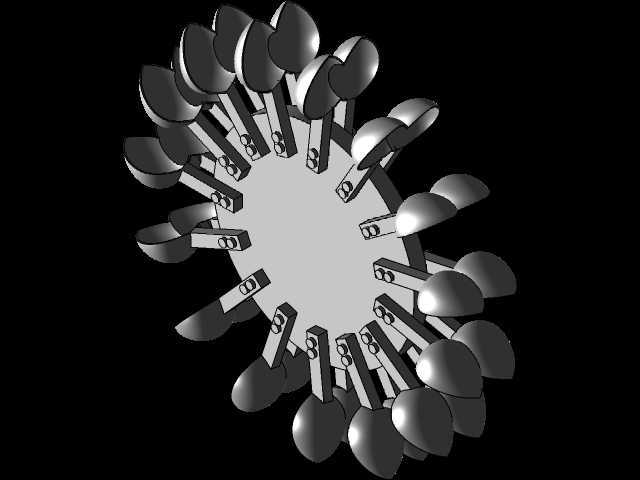

　　从功能特性来看，该转轮采用周向均匀布置的水斗结构，每个水斗都设计有对称的分水刃，当高压水柱从喷嘴射出冲击水斗中心时，水流会沿分水刃向两侧水斗曲面平滑转向，将水流的动能最大限度传递给转轮，带动主轴输出旋转扭矩，相比斜击式、双击式水轮机结构，佩尔顿轮在高水头工况下的能量转换效率优势明显，教学场景下可以很直观观测到不同供水压力、不同喷嘴角度下的转轮转速变化，让抽象的流体动量定理转化为可见的机械运动。设计思路上，该模型没有采用工业级佩尔顿轮的复杂轮毂加强筋、水斗根部圆角强化、动平衡去重槽等工业级结构，而是将每个水斗与连接支臂做成一体化结构，周向阵列后与中心轮毂做布尔合并，整体结构无细碎装配特征，既方便3D打印制作实物，也能让学习者快速识别转轮的核心组成：中心轮毂用于和传动轴配合传递扭矩，径向支臂用于连接轮毂与外缘水斗，外缘均匀排布的水斗是直接承接水流冲击的做功部件。

　　安装边界方面，中心轮毂的内孔为标准光孔设计，可适配教学实验台常用的直径6mm或8mm的传动轴，配合顶丝即可完成周向固定，转轮整体外径控制在120mm-150mm区间，轴向宽度不超过40mm，安装时不需要额外预留过大的周边空间，供水喷嘴的安装位置需对准水斗的分水刃位置，喷嘴出口与水斗表面的间隙控制在3mm-5mm即可获得较好的冲击效果，避免间隙过大导致水流散射损失动能。从结构细节来看，每个水斗的曲面都做了光滑过渡处理，没有尖锐棱角，既符合流体流动的顺滑要求，也避免教学使用过程中尖锐边角造成划伤，水斗与支臂的连接位置做了小幅加厚处理，即使采用PLA材质3D打印，也能承受教学实验工况下的水流冲击载荷，不会出现支臂断裂、水斗脱落的问题。

　　周向排布的水斗数量经过简化优化，既保证水流冲击时转轮转动的连续性，不会出现死点位置，也不会因为水斗数量过多导致建模复杂度提升、3D打印时支撑过多难以处理。在实际教学使用中，该转轮可以配合不同功率的小型供水泵，模拟不同水头下的转轮输出特性，学习者可以通过调整喷嘴的射流角度，观察射流正对分水刃、偏斜一定角度时的转速差异，直观理解射流入射角度对能量转换效率的影响，也可以在主轴端加装小型发电模块，将旋转机械能转化为电能，点亮LED小灯，完整展示水力发电的全流程能量转换过程。相比工业级佩尔顿轮的复杂结构，该简化模型去掉了所有非教学必要的工业设计特征，保留核心做功结构，让初学者能快速抓住佩尔顿轮的工作原理核心，不会被复杂的工业加强结构、装配结构分散注意力，非常适合入门级的流体机械教学、科创实践活动使用。
