直插式铝电解电容器三维结构模型

　　在消费电子、工业控制板卡、电源模块的PCB设计环节，直插式铝电解电容是板上最常见的被动元件之一，这类元件承担着电源输入滤波、输出纹波抑制、信号耦合、储能缓冲的核心作用，在开关电源次级输出端、功放电路供电端、工控主板电源入口处都有大量应用，其三维模型的精度直接影响PCB布局阶段的干涉检查、结构装配验证的准确性。

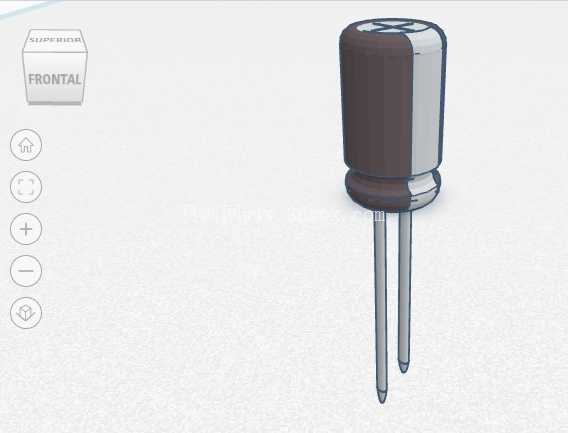

　　这款直插电解电容的外形遵循行业通用的直插元件封装规范，主体为圆柱型铝壳结构，顶部预留有防爆压痕，当电容内部因过温、过压产生气体压力升高时，压痕会优先开裂释放压力，避免壳体爆裂损伤周边板上元件。主体外壳分为深色绝缘包覆层与银色铝壳裸露段，绝缘层用于避免电容壳体与周边元件、PCB走线发生意外短路，底部设置有密封胶塞结构，两根平行的镀锡铜引线从胶塞中心垂直引出，引线表面做了镀锡处理，适配波峰焊、手工焊的常规焊接工艺，引线的直径、引脚间距匹配通用PCB钻孔尺寸，无需额外修改封装孔位即可直接适配常规设计。

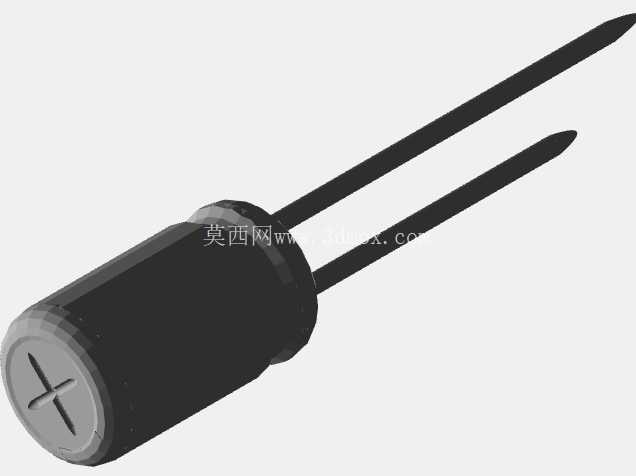

　　建模过程中优先还原了元件的实际装配边界：圆柱主体的直径、主体高度、引脚伸出长度、引脚中心距都严格参照实物的公差范围设定，引脚末端做了轻微的收尖处理，还原实际元件引脚的切脚形态，方便在装配仿真中模拟引脚插入PCB孔位的过程。顶部的防爆压痕做了凹陷的细节处理，铝壳与绝缘包覆层的衔接处做了台阶过渡，还原真实元件的卷边封装结构，没有做过度的艺术化简化，保证结构工程师在做板卡布局时，能够准确核算电容与周边散热片、接插件、高大元件的安全间距，避免实际生产中出现元件装不下、高度超差触碰外壳的问题。

　　从应用场景来看，这类直插电解电容多用于对成本敏感、功率密度要求不极端的电路场景，相较于贴片电解电容，直插结构的引脚与PCB结合强度更高，抗振动性能更好，在工业控制、家电控制板、车载非核心控制板上应用广泛。建模时特意保留了元件的标识印刷区域的平整面，方便后续使用者根据实际容值、耐压参数自行添加丝印标识，适配不同参数的同封装电容选型替换需求。引脚的长度预留了常规板卡的引脚伸出余量，仿真时可以模拟波峰焊后切脚的工艺过程，验证切脚后引脚长度是否符合安规要求，避免引脚过长触碰外壳或其他导体造成短路风险。

　　在结构验证环节，这个模型可以直接导入PCB结构协同设计环境，与PCB板、周边接插件、散热结构、外壳做装配干涉检查，核算电容顶部到外壳内壁的安全距离，确认电容主体与周边电解电容、功率电阻、电感等发热元件的间距是否满足散热要求——电解电容的寿命与工作温度直接相关，周边元件的热辐射会加速电解液挥发，缩短电容使用寿命，准确的三维模型能够帮助结构工程师在设计阶段就预留足够的散热间隙，避免后期样机测试时出现电容寿命不达标的问题。同时模型的重量参数参照实物设定，可以用于板卡的振动仿真、跌落仿真，验证引脚的焊接强度是否满足运输、使用过程中的振动冲击要求，排查引脚断裂、焊盘脱落的潜在风险。

　　不同于简化的方块式封装模型，这个模型还原了直插电解电容的所有关键结构特征，包括底部胶塞的凸起、引脚与胶塞的衔接过渡、顶部防爆槽的深度、铝壳卷边的圆角，这些细节在做高精度结构仿真、产品渲染展示时都能提供足够的真实度，既可以用于工程设计阶段的装配验证，也可以用于教学演示、产品宣传素材的渲染制作，覆盖从研发设计到展示宣传的多场景使用需求。
