工业级台式立柱钻床结构三维设计

项目分类:机床 发布时间:2024-12-29 ID:873141
  • 工业级台式立柱钻床结构三维设计
  • 工业级台式立柱钻床结构三维设计
  • 工业级台式立柱钻床结构三维设计

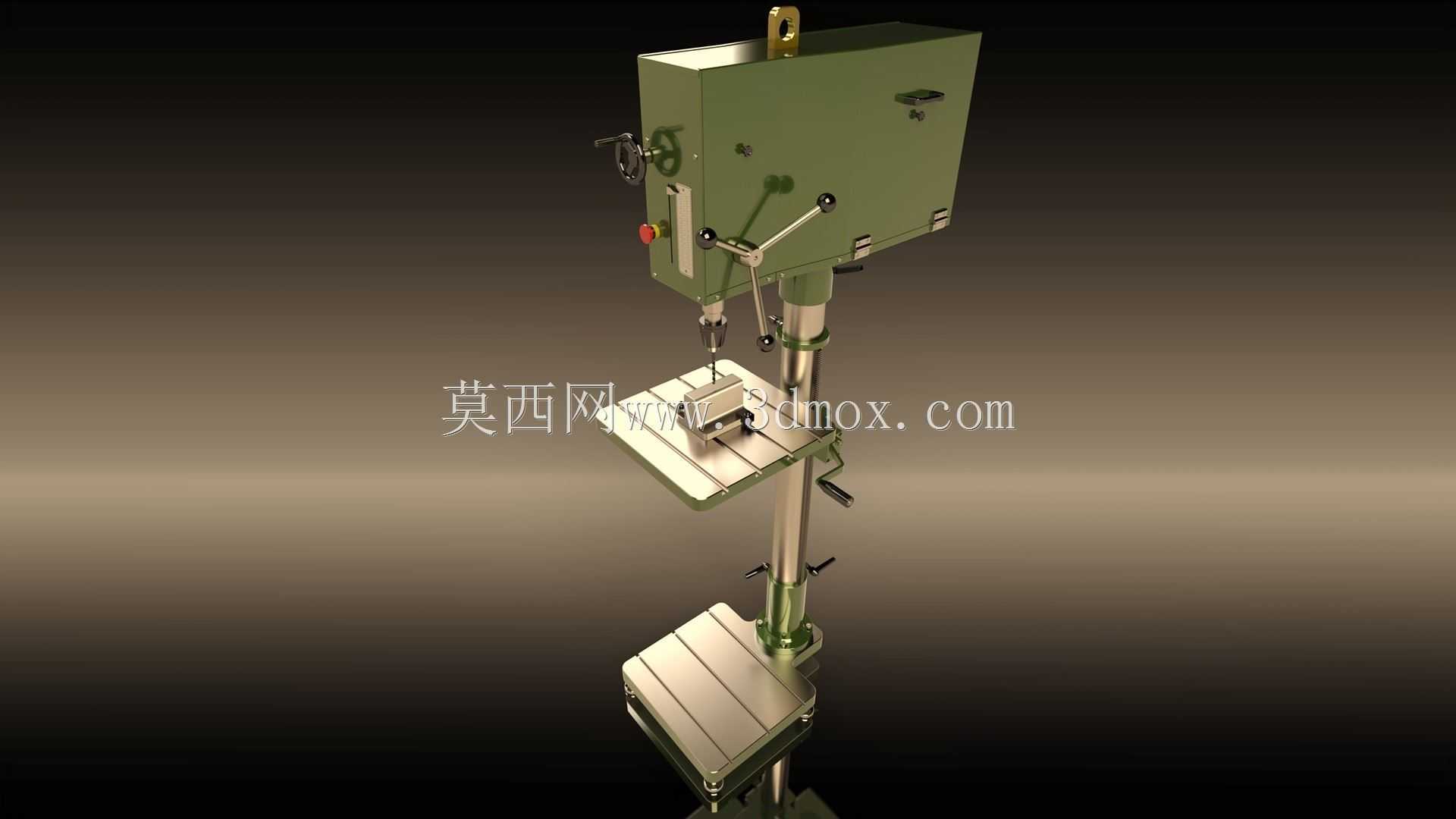

  在中小批量机械加工、五金维修、教学实训以及模具修配场景中,台式立柱钻床是工位上出现频率极高的孔加工设备,相较于大型摇臂钻或者数控钻床,这类设备占地空间小、操作门槛低,能够完成钢件、有色金属、非金属板材上的钻孔、扩孔、铰孔甚至轻量攻丝作业,是车间里不可或缺的通用加工设备。这款台式立柱钻的整体结构采用经典的方箱机头加圆柱立柱布局,机头部分集成了主轴传动、进给操作、启停控制全部功能模块,所有操作控件都布置在操作人员正面伸手可及的区域,符合单人站姿操作的人机工程要求,不需要大幅度侧身或者抬手就能完成转速调整、进给下压、紧急停机的全部操作。

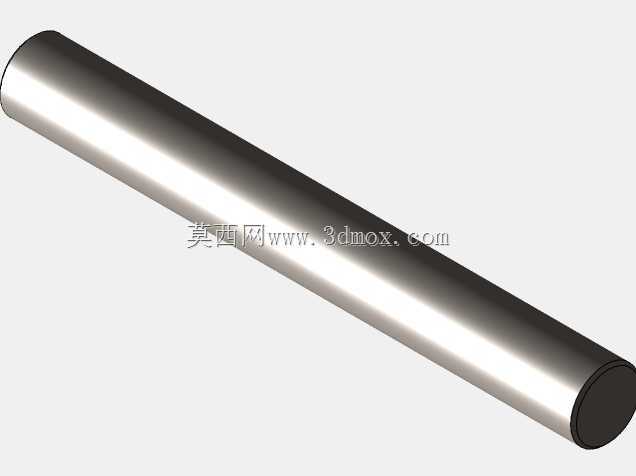

  从结构设计逻辑来看,这款设备的传动路径采用V型皮带传递电机动力,主轴箱内设置多档变速齿轮组,能够覆盖250到3000转每分钟的转速区间,针对不同材质、不同孔径的加工需求匹配合理的切削线速度,比如加工低碳钢小孔时可以调高转速获得更好的表面光洁度,扩铰大孔或者加工不锈钢这类难加工材料时调低转速,避免刀具过热烧损。主轴部分采用高精度锥孔装夹钻夹头或者锥柄刀具,主轴行程设置为150mm,能够满足常规厚度工件的钻孔深度需求,不需要频繁调整工作台高度来凑齐加工行程。立柱采用直径107mm的实心圆柱结构,表面经过磨削处理,既保证机头上下滑动的顺畅度,又能提供足够的刚性支撑,避免钻孔过程中因为切削反力导致的机头偏摆,保证孔位的垂直度精度。

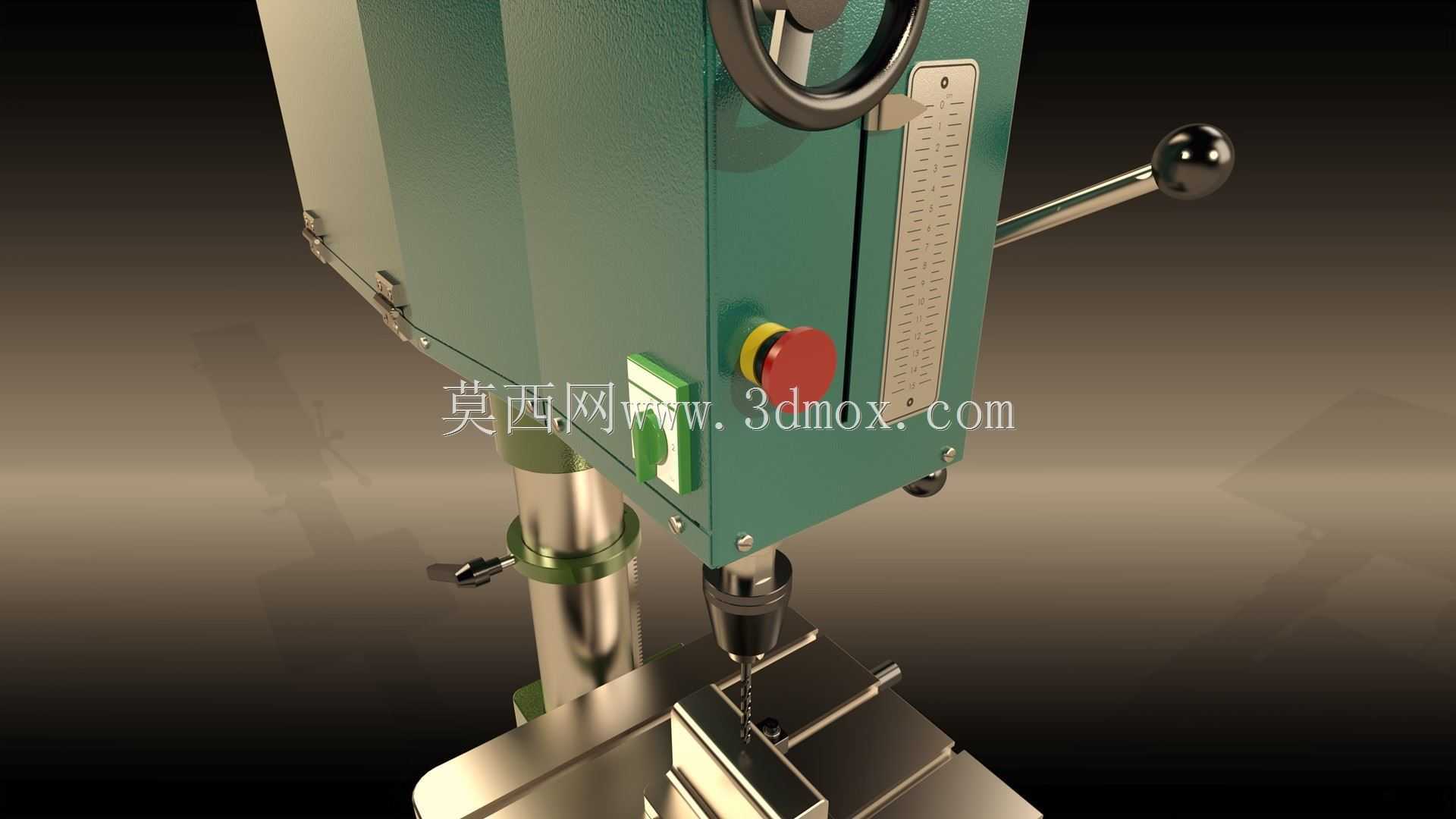

  工作台采用450×450mm的方形铸铁台面,台面上预留标准T型槽,方便使用压板、平口钳等工装夹持异形工件,工作台可以沿着立柱做上下升降调整,调整范围覆盖765mm的行程,能够适配不同高度的工件装夹需求,当加工超高工件时还可以将工作台转开,直接利用设备底座作为装夹基准,底座与底板之间的最大距离达到1245mm,足够容纳大部分常规尺寸的加工件。设备的控制部分在机头正面设置了显眼的红色急停按钮,搭配绿色启动开关,出现加工异常时可以第一时间切断动力,操作手柄采用球形握把,手动进给时的握持手感舒适,长时间操作也不容易产生手部疲劳。机头侧面设置了转速标识牌,调整皮带档位时可以直接对照标识调整带轮位置,不需要反复试转确认转速。

  从安装边界来看,设备整体占地尺寸为500×922×2050mm,不需要做特殊的地基固定,只要放置在平整的硬化车间地面上,调整底部垫铁保证水平就可以投入使用,整体重量约350kg,常规的车间楼板承重完全可以满足安装要求,不需要额外做承重加固。在建模过程中,所有配合面都按照实际加工的公差要求做了结构还原,比如立柱与机头滑套的配合间隙、主轴的轴承安装位、皮带轮的槽型尺寸都完全参照实物的加工标准,装配关系完全还原真实设备的组装逻辑,转动手轮时主轴的进给动作、调整皮带时的带轮位置变化都可以在装配环境下做运动仿真验证,不会出现结构干涉的问题。对于做设备选型、车间布局规划或者教学演示的使用者来说,这个模型可以直接用来做工位布局模拟,直观展示设备的操作空间预留需求,比如设备正面需要预留至少800mm的操作空间,侧面预留300mm的维护空间用来更换皮带、检修传动部件,不需要再通过二维图纸换算空间尺寸。结构设计人员也可以参考这个模型的布局逻辑,做专用钻床的改型设计,比如加装多轴器、增加自动进给机构的时候,可以直接在现有结构基础上修改安装接口,减少重复建模的工作量。
