龙门式光纤激光板材切割设备三维结构

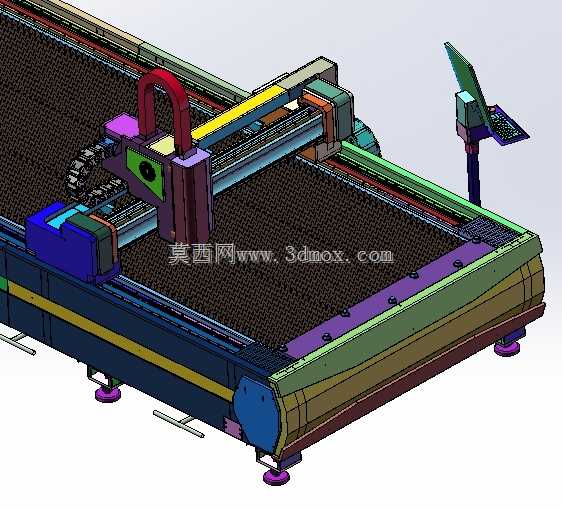

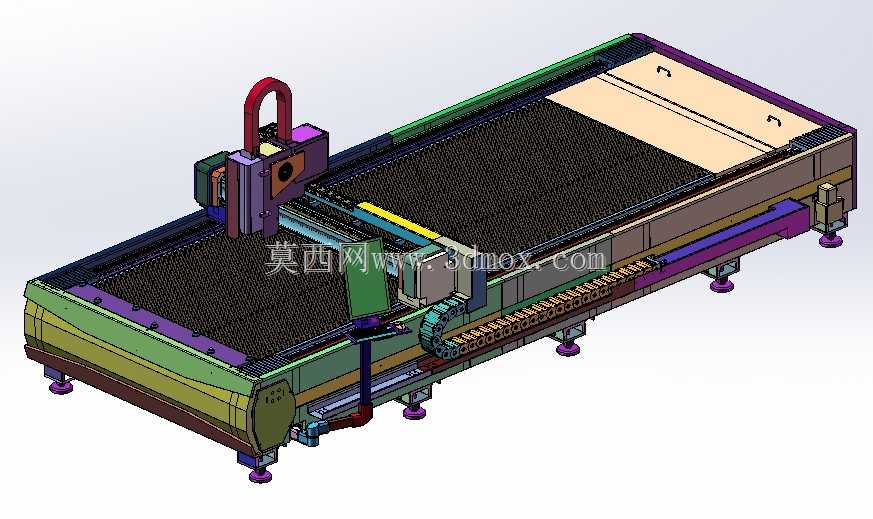

　　这套三维结构还原的是工业现场常用的敞开式龙门激光切割设备，主要面向厚度20mm以内的碳钢板、不锈钢板、铝合金板、铜板等各类金属板材的平面裁切作业，在钣金加工、五金制品、机箱机柜制造、工程机械配件加工、广告金属字制作、厨卫五金生产等场景都有极高的普及率，是中小批量板材加工场景里替代传统等离子切割、冲床下料的核心设备。从结构设计逻辑来看，整体采用床身固定、龙门横梁沿床身长度方向做X向进给的布局，床身主体采用整体焊接箱型结构，内部设计有交错布置的加强筋板，经过去应力退火处理后再进行导轨安装面的精加工，从根源上降低长期往复运动带来的结构形变，保证长期运行的精度保持性。

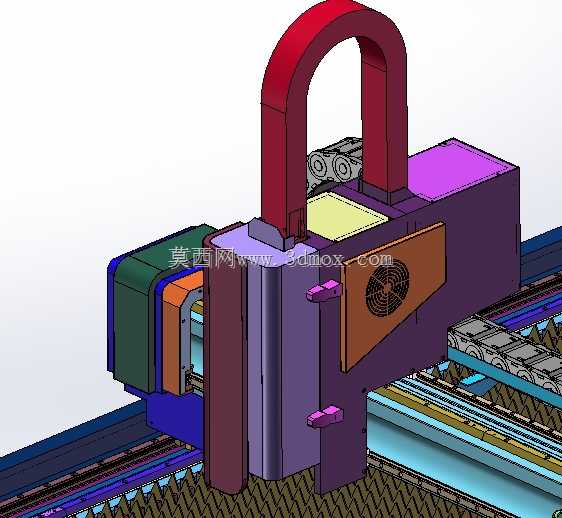

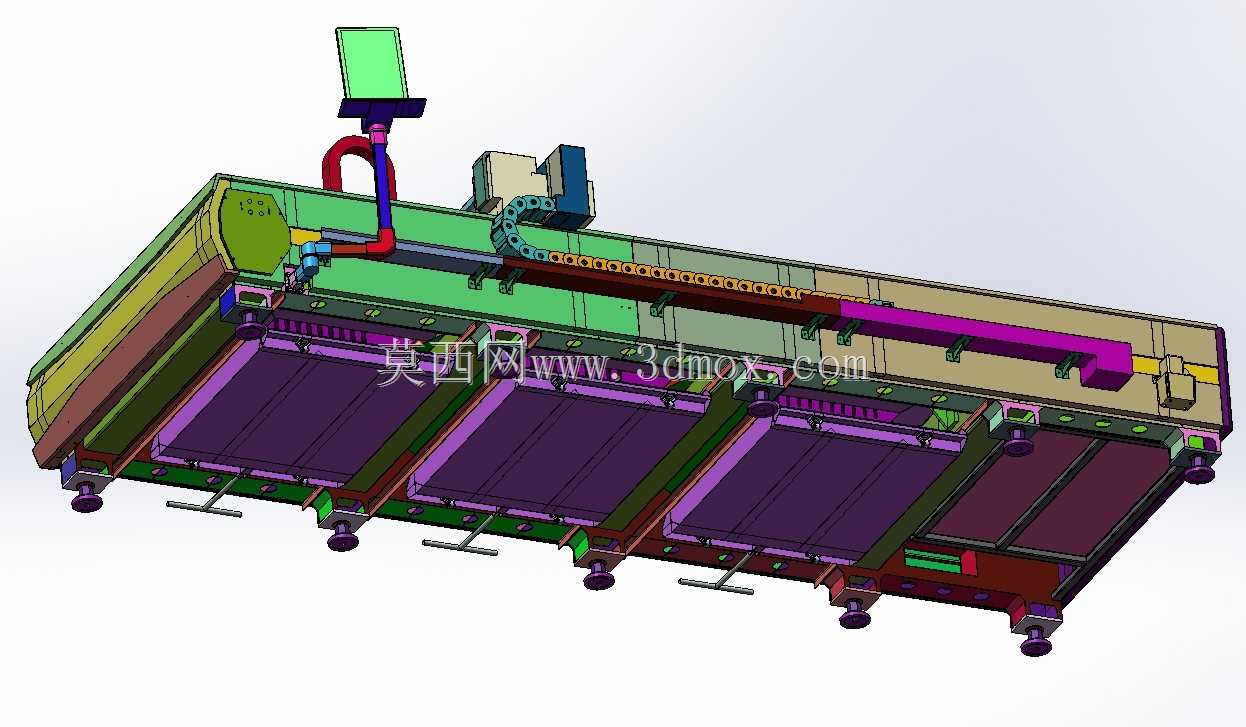

　　床身上部布置有密集的锯齿形支撑台，锯齿采用耐磨钢材冲压成型，既能够稳定承托不同幅面的待加工板材，又能让切割过程中产生的熔渣、废料直接掉落到床身下部的抽渣抽屉内，方便日常清理维护，同时锯齿支撑的接触面积小，能减少切割过程中激光反射对板材背面的灼伤，提升切口质量。X向传动采用双侧齿轮齿条同步驱动结构，配合高精度直线导轨做导向，相比单丝杠驱动的结构，大幅提升了长行程运动下的传动刚性，避免横梁运动过程中出现的扭摆问题，适配大尺寸板材的加工幅面需求。龙门横梁采用铝合金挤压成型后做时效处理，在保证结构刚性的前提下尽可能降低运动部件的自重，提升Y向进给的动态响应速度，Y轴同样采用直线导轨导向、齿轮齿条传动的结构，搭载的切割头滑座可以沿横梁做横向进给，切割头本身集成了电容式高度跟踪系统，能够实时感知待切割板材表面的起伏变化，自动调整切割嘴与板材的间距，保证切割过程中焦点位置稳定，避免因板材变形、放置不平整导致的切不透、烧边问题。

　　切割头内部设计有准直镜、聚焦镜组以及保护镜片结构，配合侧边的辅助气体接口，可以根据切割材质的不同接入氧气、氮气或者压缩空气，切割碳钢时用氧气作为辅助气体，利用氧化反应放热提升切割厚度，切割不锈钢、铝合金时用高压氮气做辅助气体，保证切口光亮无氧化层，满足后续焊接、喷涂的工艺要求。设备的Z向进给行程设计在120mm左右，既能够满足不同厚度板材的切割高度调整需求，也预留了足够的空间安装调高机构与防撞结构，当切割头碰撞到翘起的板材或者加工废料时，触发式防撞机构会立刻发送信号给控制系统，暂停设备运行并抬升切割头，避免镜组、喷嘴的损坏。床身底部设计有可调式支撑脚杯，安装时可以通过调整脚杯的高度来校准床身的水平度，保证导轨面的平面度误差控制在0.05mm/m以内，不需要做专门的设备基础，普通硬化车间地面即可完成安装调试，大幅降低了设备的部署门槛。两侧的导轨外侧都设计有可伸缩的风琴防护罩，能够阻挡切割过程中产生的金属粉尘、熔渣飞溅到导轨与齿条表面，减少传动部件的磨损，延长核心传动件的使用寿命。设备的电气走线全部采用拖链内置布置，X向拖链沿床身侧边布置，Y向拖链沿横梁侧面布置，所有线缆、气管都在拖链内有序排列，避免运动过程中出现线缆拉扯、磨损的问题。

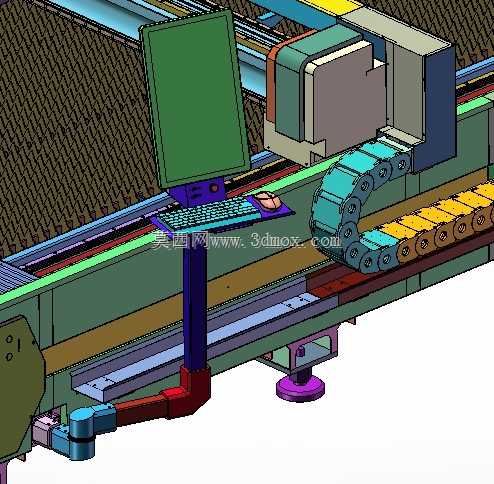

　　从安装边界来看，这套常规幅面的设备整体占地长度在6米左右，宽度在3.2米左右，设备顶部预留的吊装位置方便车间内叉车、行车的转运安装，设备后侧预留有除尘接口，可以对接工业除尘系统，将切割过程中产生的烟尘直接抽走过滤，改善车间作业环境。操作侧预留的控制箱安装位可以根据车间布局选择安装在床身左端或者右端，方便操作人员上下料时的操作与监控，床身两端都设计有硬限位与软限位双重保护结构，防止龙门运动超程导致的设备碰撞损坏。在实际建模过程中，所有的传动部件、安装接口都按照实际装配公差做了配合预留，导轨安装面的凸台高度、齿条的安装定位销孔、脚杯的安装螺纹孔都做了1:1的还原，不管是用于设备改造的结构校核，还是新入行的设计人员了解激光切割机的整体结构，都可以直接参考这套模型的结构布置逻辑，不需要再去现场反复测绘设备尺寸。
