多层环形嵌套式索利斯结构导电连接构件

　　在工频电源配套的电磁转换组件设计中，这类多层环形嵌套的导电连接结构，常被用于多绕组变压器的绕组引出端汇流与分接档位切换的过渡连接段，区别于常规的矩形汇流排，环形嵌套的结构可以在有限的安装腔体内，拉长导电通路的有效散热长度，同时利用环形结构的自身形变余量，抵消变压器运行过程中绕组发热带来的热胀冷缩应力，避免硬连接状态下的焊点开裂或者连接螺栓松脱问题。从结构设计逻辑来看，该构件采用三层同心错位的环形臂布局，最外侧两层环形臂分别对应不同电压等级的绕组引出端，中间层的环形臂作为公共中性点的汇流通道，中心位置的四个凸台是接线端子的安装定位点，每个凸台都预留了沉孔结构，安装时可以将接线端子的固定螺栓完全沉入构件表面，不会突出安装平面，避免后续装配过程中与周边的绝缘隔板产生干涉。

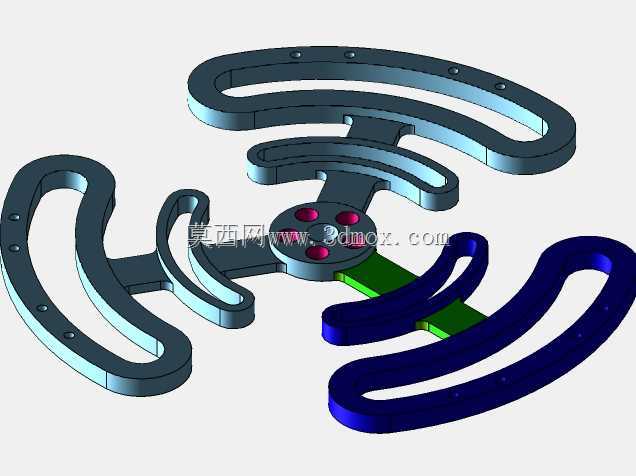

　　绿色的嵌件是绝缘隔条，卡在相邻两层环形臂的间隙位置，一方面可以固定不同层级环形臂的相对位置，避免运输或者运行振动过程中环形臂产生形变导致不同电位的构件接触短路，另一方面隔条采用耐高温的绝缘材质，能够耐受变压器长期运行时的高温环境，不会出现绝缘老化失效的问题。从安装边界来看，整个构件的外轮廓最大直径适配常规小型电源变压器的上端盖安装腔，环形臂上预留的小孔是构件与变压器绝缘支架的固定孔位，孔位的位置偏差控制在0.1mm以内，能够直接匹配现有支架的安装螺柱，不需要额外做安装孔的二次加工。

　　在实际应用场景中，这类结构多用于对安装空间有严格限制的紧凑型电源变压器，比如工业控制机柜内置的控制变压器、小型精密设备的供电变压器，这类场景下变压器的安装腔体往往被压缩到极限，常规的直排式汇流结构需要占用较大的线性空间，无法在圆形的变压器上端面完成布局，而这种同心环形的结构可以完全贴合变压器的圆形端面轮廓，把所有的连接通路都布置在端面的环形区域内，不需要额外向外拓展安装空间。设计过程中需要重点考量的是不同环形臂之间的电气间隙，相邻两层环形臂之间的间隙距离严格按照对应电压等级的爬电距离要求设置，配合中间的绝缘隔条，能够满足潮湿、多粉尘工业环境下的绝缘要求，不会出现沿面放电的问题。

　　另外环形臂的截面采用圆角矩形设计，没有尖锐的棱角，一方面可以避免安装过程中划伤操作人员或者损坏周边的绝缘线缆，另一方面圆角结构可以减少导电构件的尖端放电效应，降低高压工况下的电晕损耗。中心区域的接线凸台高度经过精确计算，当接线端子压接完成后，端子的顶面与环形臂的最高面保持齐平，整个构件的上表面是一个近似平面的结构，后续安装绝缘盖板时可以完全贴合，不会出现局部凸起顶起盖板导致密封不严的问题。在结构强度方面，每个环形臂的连接根部都做了圆弧过渡处理，避免应力集中导致的臂部断裂，即使在变压器发生短路故障产生较大电动力的情况下，环形结构也可以通过微小的弹性形变吸收冲击力，不会出现结构断裂的问题。这类结构的建模过程需要重点控制不同环形臂的同轴度，以及绝缘隔条卡槽的尺寸精度，卡槽与隔条之间采用小间隙配合，既可以保证隔条能够顺利装入，又不会因为间隙过大导致隔条在运行过程中松脱。另外环形臂上的固定孔采用沉头设计，固定螺栓装入后螺栓头不会高出臂面，保证整个构件的安装平整度。
