拖挂式小型挖掘作业设备结构设计

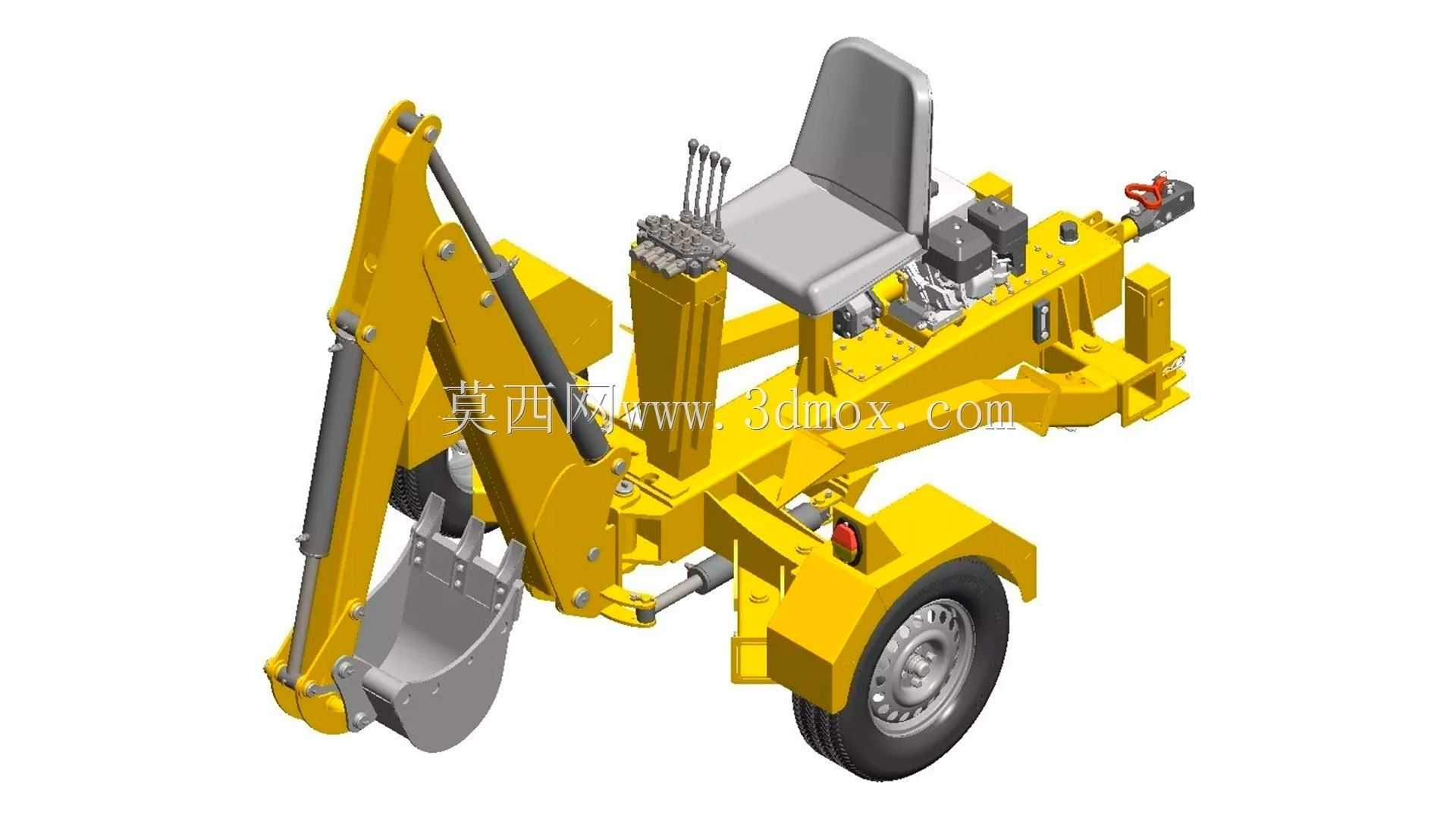

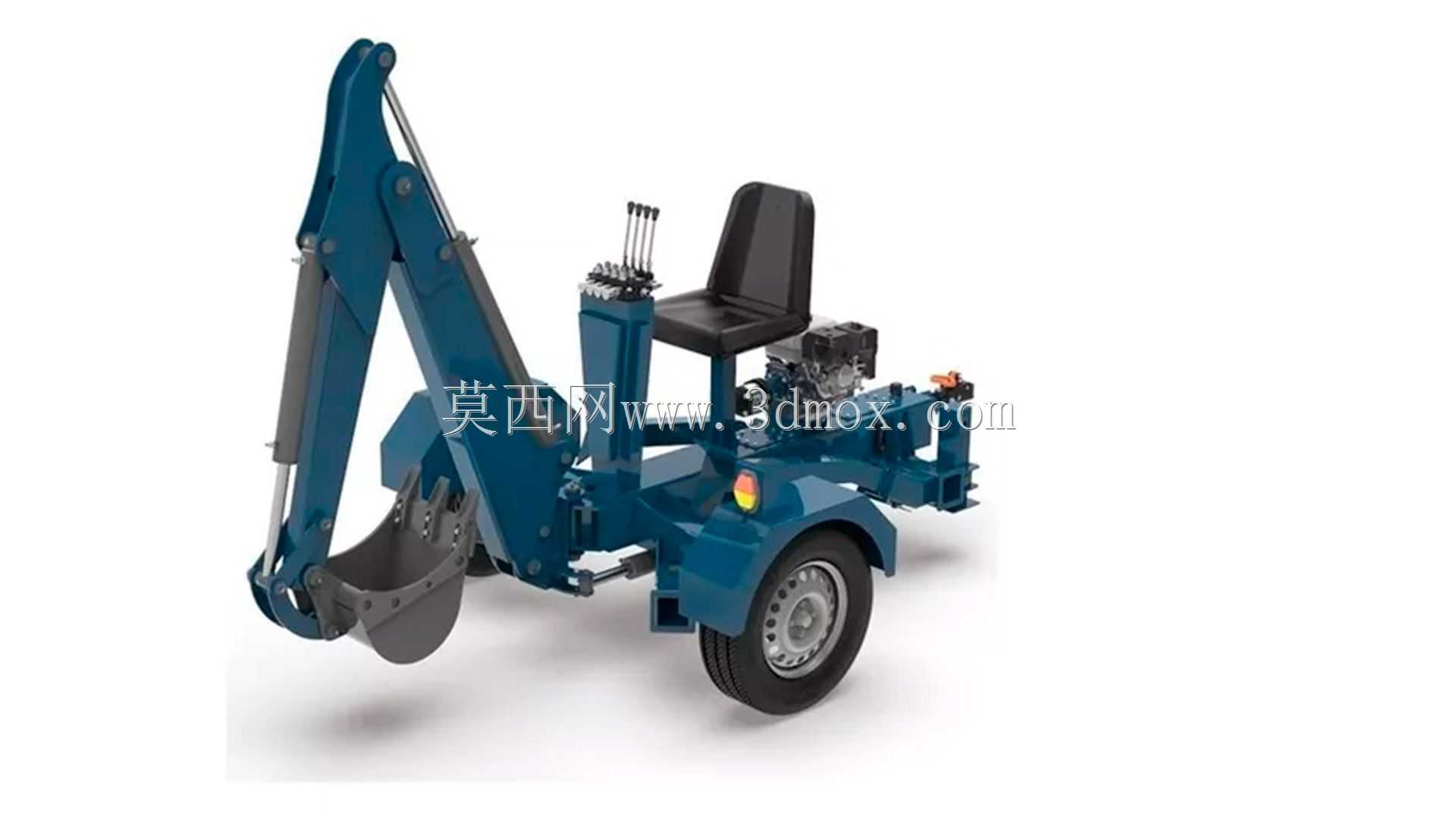

　　这款拖挂式挖掘设备的三维结构，核心面向小型零散土方作业场景设计，区别于大型履带式挖掘机的高转场成本与场地限制，其单轮拖挂的结构形式可直接挂载于农用拖拉机、轻型货运车辆尾部，无需专用平板运输车即可完成跨区域转场，适配乡村宅基地修整、果园沟渠开挖、农田水利清淤、市政管线零星抢修这类作业半径分散、单点位作业量不大的工况。从结构布局来看，操作座椅直接设置在挖掘臂回转基座上方，操作人员可直观获取铲斗作业视野，减少视觉盲区带来的操作误差，座椅旁集成的多路液压操纵杆采用线性排布逻辑，对应动臂升降、斗杆收放、铲斗翻转、基座回转四个核心动作，操纵行程与液压阀开度匹配经过调校，可实现微动操作，避免小范围作业时动作幅度过大造成的超挖问题。

　　挖掘工作装置采用经典的反铲结构，动臂与车架基座的铰接点位置经过受力优化，在保证150度左右回转操作范围的前提下，将液压油缸的支撑力臂调整至合理区间，降低作业过程中油缸的负载峰值，延长液压密封件的使用寿命；铲斗采用通用型土方斗结构，斗齿与斗唇的安装位预留了快换接口，可根据作业需求更换窄斗、破碎锤等附属机具，拓展设备适用场景。行走支撑部分采用单充气轮胎加后部支撑支腿的组合结构，拖挂行驶时支腿收起，依靠轮胎承载整机重量，轮胎的选型匹配普通农用车辆的行驶速度要求，转向连接点设置在设备前部，可跟随牵引车辆完成小半径转向；作业时支腿向下伸出撑住地面，配合轮胎形成三点支撑结构，抵消挖掘作业时的侧向倾覆力矩，保证作业稳定性，支腿的伸缩行程预留了足够的地面坡度适配量，可在不太平整的田间、宅基地地面完成调平，无需额外铺垫枕木。

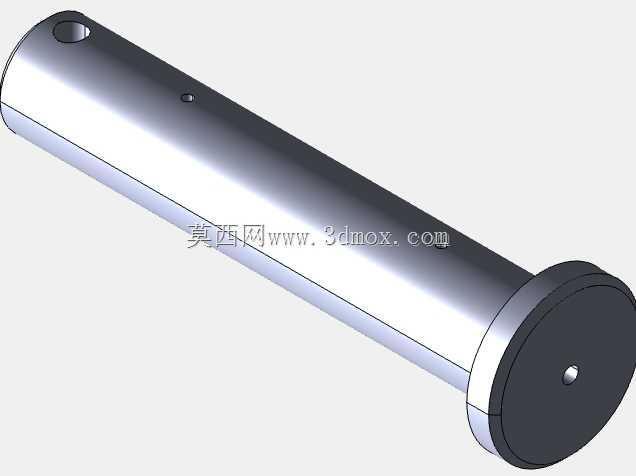

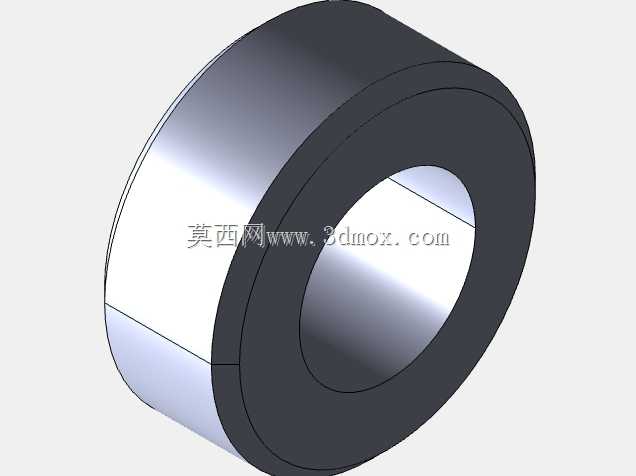

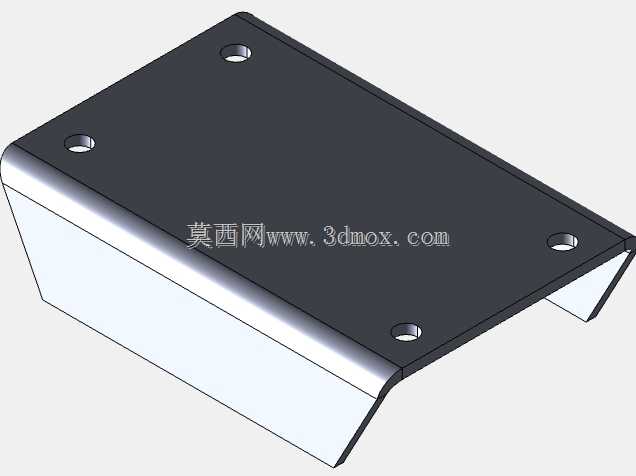

　　液压系统的阀组、油箱与动力单元集成布置在座椅侧方的车架平台上，管路排布沿着车架结构梁走向固定，避免作业过程中管路与运动部件发生摩擦干涉，动力单元的安装位预留了通用接口，既可以匹配自带的内燃动力单元，也可以通过快接管路连接牵引车辆的液压输出端口，减少设备自带动力的配置成本，适配已有农用拖拉机的用户使用需求。车架主体采用矩形钢管焊接结构，所有铰接点位置都加装了耐磨衬套，衬套与销轴的配合间隙控制在合理范围，既保证转动灵活性，又减少长期作业带来的铰接点旷量；整车的重心经过布局优化，在拖挂行驶状态下重心靠近牵引连接点，不会对牵引车辆尾部造成过大的下压力，避免影响牵引车辆的转向操控性能。

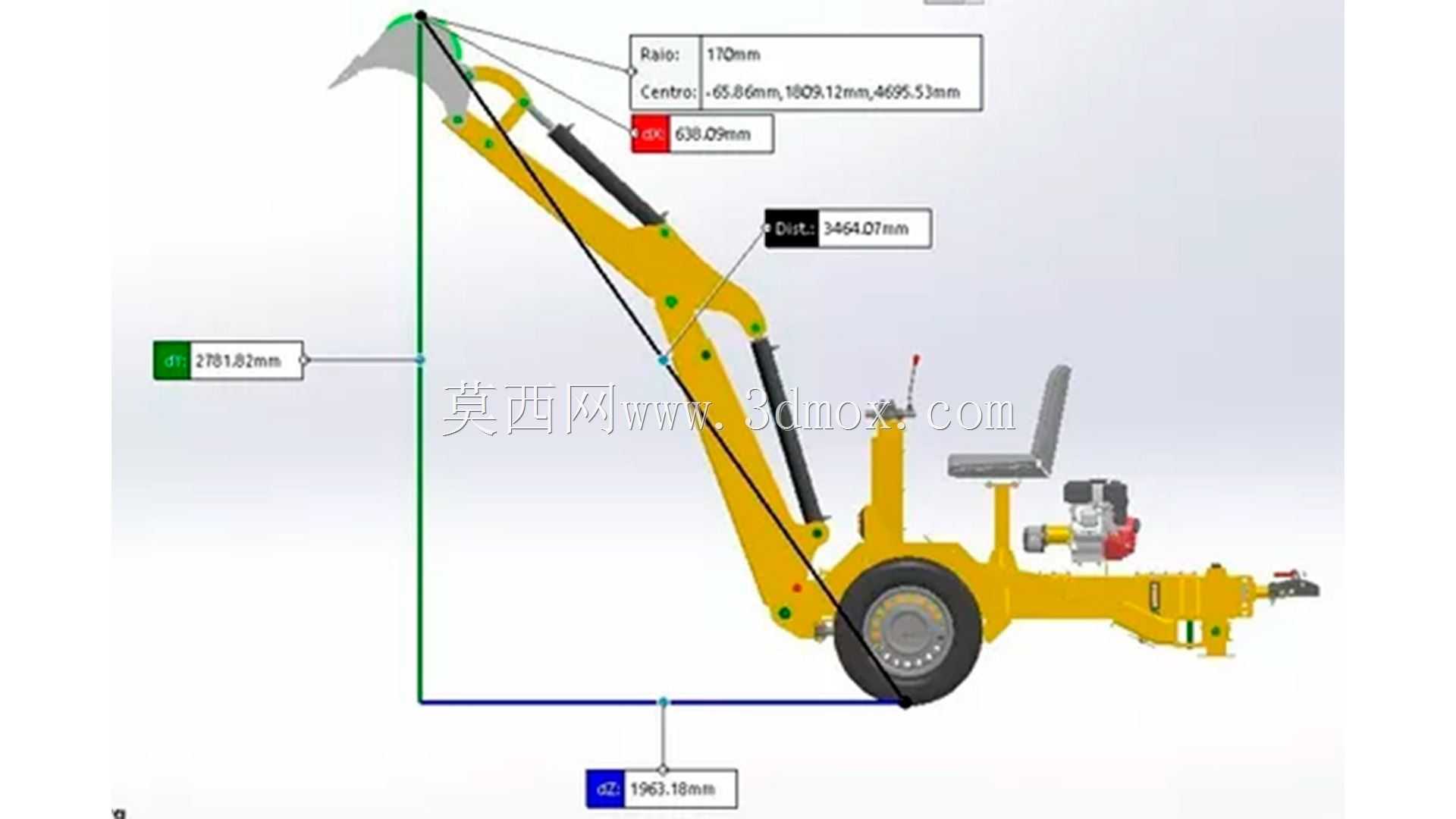

　　从安装边界来看，设备整体宽度控制在普通农用道路的通行限宽以内，拖挂状态下的长度不会超出轻型车辆牵引的法规要求，作业状态下的回转半径覆盖范围可满足常见的1.2米宽度沟渠开挖需求，挖掘深度适配小型土方作业的常规深度要求，无需额外加长臂配置即可完成大部分零散作业任务。结构设计过程中充分考虑了维护便利性，所有液压油口、润滑点都设置在便于触及的位置，日常保养时无需拆解大面积覆盖件即可完成注油、滤芯更换等操作，易损件如斗齿、衬套都采用通用规格，降低后期配件采购成本。
