四轴8.6米仓栅式自卸半挂车结构设计

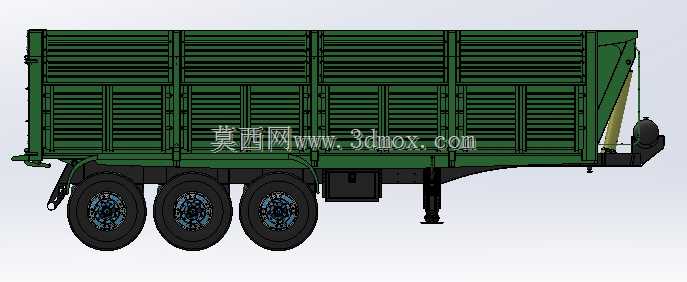

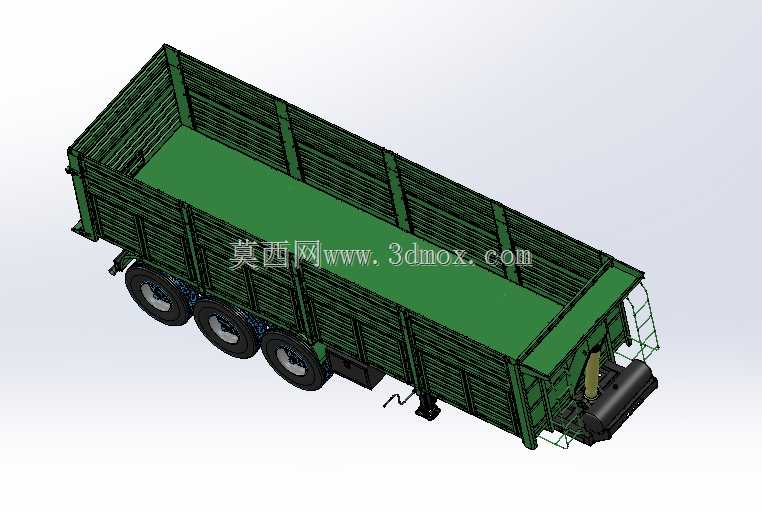

　　这款仓栅式自卸半挂车的设计，首先锚定的是散杂建材、农副散装物料、工程渣土这类中短途公路转运场景，这类场景对装卸效率、货厢密封性、复杂路况通过性都有明确的工程要求，设计阶段没有追求冗余的花哨功能，所有结构都围绕实际运营的可靠性展开。货厢部分采用仓栅式封闭结构，侧围的横向加强筋做了等距排布，既可以降低散装颗粒类物料运输过程中的撒漏风险，也能在运输成件包装货物时提供足够的侧向防护，避免货物在急弯、制动工况下出现侧滑倾落。

　　尺寸边界上，挂车整体外廓长度控制在8600mm，宽度2550mm，完全符合公路货运车辆外廓尺寸的强制标准要求，不会出现上牌、上路的合规性问题，这个长度段的半挂车适配多数干线支线混合的运输路线，在乡镇非铺装路面、厂区狭窄通道的转弯通过性比更长的半挂车更有优势。行走机构采用三轴布置，匹配22.5英寸轮辋，单轴额定承载12吨，整套轴荷分配经过反复校核，满载状态下各轴载荷偏差控制在行业允许范围内，避免出现单轴过载导致的轮胎异常磨损、桥壳变形问题。轮胎选用385/65R22.5规格的宽基轮胎，M+S标识意味着这套轮胎可以兼顾泥泞、积雪等低附着路面的抓地力，适配不同季节、不同路况的运输需求，不用频繁根据运营场景更换轮胎配置。

　　悬架系统没有采用传统的钢板弹簧结构，而是选用空气悬架，这套配置可以根据载荷情况自动调整气囊高度，一方面在空载时降低整车高度减少风阻，另一方面在颠簸路面可以过滤大部分路面冲击，减少货厢和承载结构的疲劳损伤，同时也能降低对易碎类运输货物的破损率。制动系统配置了2S/2M规格的KNORR EBS制动系统，相比传统的ABS系统，EBS可以实现各制动力度的精准分配，缩短制动响应时间，在长下坡、湿滑路面工况下能大幅降低制动侧滑、甩尾的风险，配合前轴的液压顶升助力结构，转向时的轴荷转移更平顺，高速行驶的方向稳定性更好。

　　前支撑位置的支腿采用可伸缩结构，在挂车与主车分离时可以提供稳定的支撑，支腿的接地面积做了加大处理，在松软地面停放时不会出现支腿下陷的问题。货厢的举升机构布置在挂车前部，采用单缸前置举升结构，举升角度经过计算可以保证散装物料依靠自重完全卸净，不会出现货厢尾部积料的情况，举升过程中的液压管路排布做了防护处理，避免行驶过程中被飞溅的碎石打穿管路导致举升失效。电气系统的布线全部沿车架主梁内侧布置，线束外层加套波纹管防护，所有接插件都选用防水等级达标产品，避免雨天、洗车时出现线路短路问题，侧部的示廓灯、尾部的制动灯、转向灯的安装位置都符合强制安全标准，后方车辆可以清晰识别挂车的外廓边界和行驶意图。整个车架的纵梁采用变截面设计，在应力集中的悬架安装位置、牵引销位置做了加强板焊接处理，避免长期满载运营出现纵梁开裂的问题，所有焊接位置都做了去应力处理，减少焊接变形带来的装配误差。仓栅侧门的锁止机构采用多锁点设计，关闭状态下锁止可靠，不会因为行驶振动出现锁扣松脱的问题，装卸货物时可以根据需要单独开启对应位置的侧门，不用完全打开整个侧围，提升零散装卸货的操作便利性。
