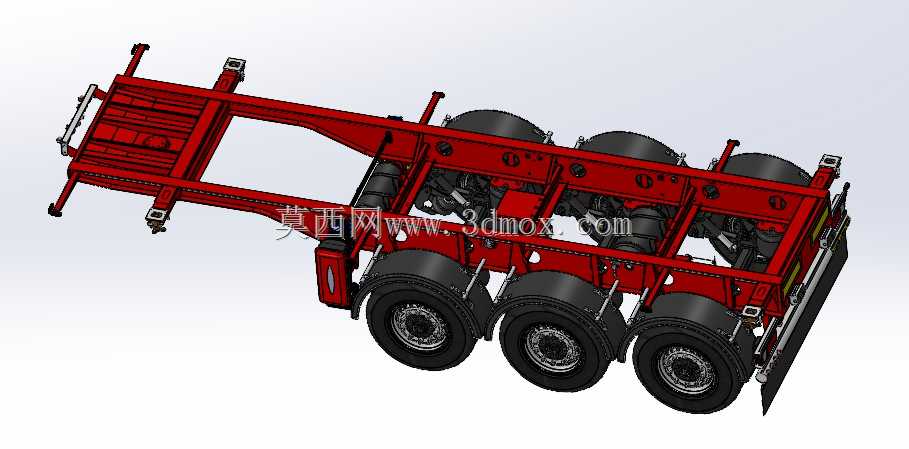

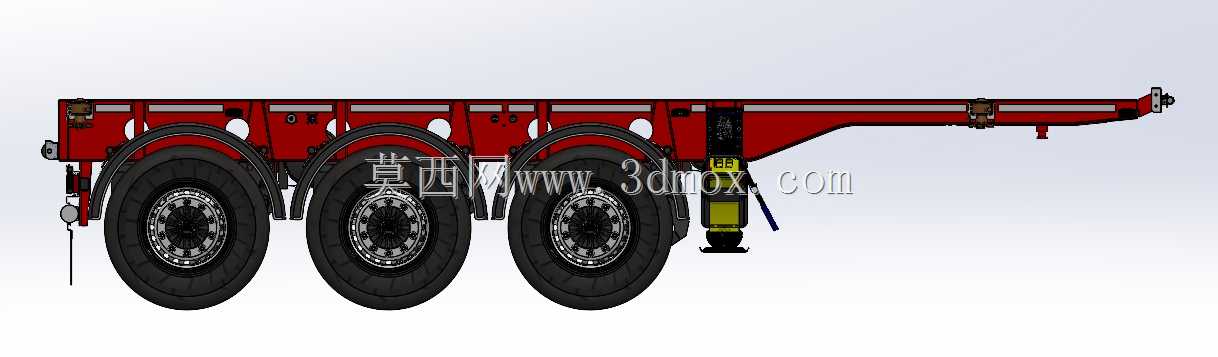

三轴20英尺集装箱运输半挂车车架结构

　　这款三轴骨架式半挂车结构，核心面向港口短驳、干线公路集装箱运输场景，适配标准20英尺干货集装箱、20英尺隧道高立方集装箱的装载需求，是公路集装箱联运体系里的核心承载装备。从结构设计逻辑来看，整车底盘主纵梁采用高强度钢材质，匹配埋弧焊接工艺成型，纵梁截面采用方形截面设计，相比传统工字梁在抗扭、抗侧向冲击性能上更适配集装箱运输过程中频繁的场站颠簸、急转工况，底盘与龙骨的连接结构做了应力分散处理，重载状态下的应力集中点全部做了圆弧过渡补强，能适配12吨单轴额定载荷下的长期重载作业，哪怕是在矿区、非铺装路面的恶劣作业现场，也能避免焊缝开裂、主梁变形的常见故障。

　　从安装边界与尺寸适配来看，车架的集装箱锁具位置完全匹配20英尺标准集装箱的角件安装孔位，锁具采用标准转锁结构，不需要额外改装就能直接锁固标准集装箱，车架尾部的支撑装置采用联动式支腿，摘挂时能快速撑起车架前端，不需要额外辅助支撑就能完成车头与挂车的分离作业。三轴的轴荷分配经过反复校核，空载状态下前轴载荷占比控制在合理区间，重载状态下三轴载荷偏差不超过5%，能避免单轴过载导致的轮胎异常磨损、车桥变形问题，配套的轮胎与轮辋匹配重载货运的常用规格，制动气室、悬挂安装位全部沿用通用挂车的标准接口，后期运维时可以直接替换市面通用配件，不需要定制特殊备件。

　　设计过程中优先考虑了耐用性与实用性，没有做多余的装饰性结构，车架侧面的冗余开孔全部是为了减重同时兼顾布线、安装附件的需求，每一处开孔的边缘都做了翻边或者补强处理，避免开孔位置成为应力薄弱点。车架前端的牵引销安装位做了双层钢板补强，牵引销采用标准50号或者90号牵引销适配接口，能匹配市面绝大多数牵引车头的牵引鞍座，不需要额外改装牵引连接结构。车架的侧边防撞、挡泥板安装位都预留了标准安装孔，用户可以根据自身运营需求加装侧防护、喷淋降温装置、工具箱等附属配件，不需要在主梁上额外打孔破坏结构强度。

　　实际作业场景中，这款半挂车除了标准集装箱运输，也可以通过加装平板附件运输同尺寸的重型设备、建材等货物，底盘的承载冗余量预留了足够的改装空间，方形截面纵梁的上平面平整度高，加装平板时不需要额外做找平处理，能大幅降低改装的工作量。车桥采用常规鼓式或者盘式车桥的通用安装接口，悬挂系统适配钢板弹簧或者空气悬挂的安装位，用户可以根据自身运营的路况、载重需求选择对应的配置，不需要重新设计底盘结构。制动系统的管路排布沿车架内侧的走线槽布置，能避免行驶过程中飞溅的碎石、泥水击打管路，降低管路破损导致的制动故障概率，所有管路的固定卡子安装位都提前在车架上预留，装配时不需要临时焊接固定点，能保证焊接应力不会影响主梁的结构强度。
