三轴栏板式货运半挂车结构设计

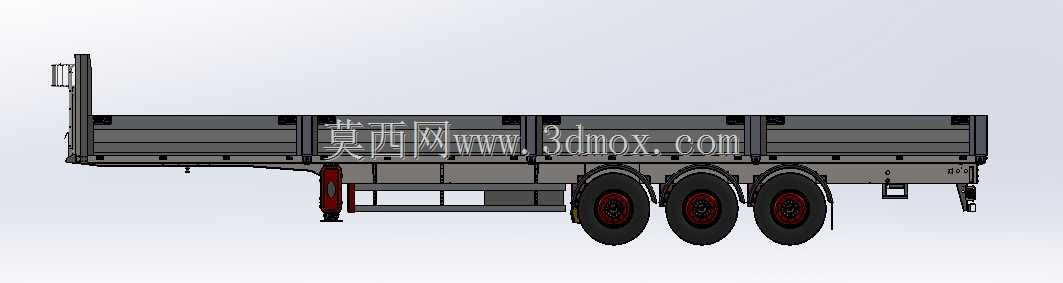

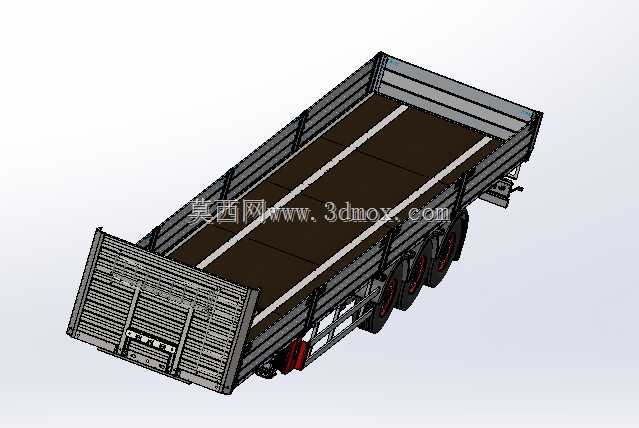

　　这款三轴栏板式半挂车主要面向干线公路大宗散货、建材、成件包装物资的中长途运输场景，适配国内多数货运场站、物流园区的装卸作业条件，可与主流牵引车头完成挂接匹配，满足公路货运合规载重要求。从结构设计逻辑来看，整车采用边梁式承载车架，主纵梁选用高强度钢冲压成型的变截面结构，在鞍座连接区域、悬架安装区域做了局部加强处理，平衡整车载重能力与自身整备质量，避免非承载区域的材料冗余。栏板结构采用分块冲压的瓦楞式钢板拼接，侧栏板与后栏板均设置可翻转开启的铰链结构，后栏板同时配备可放倒的登车爬梯结构，方便装卸人员上下货厢，也适配小型装卸机具的进出作业需求。

　　货厢底板采用防滑花纹钢板铺设，底板下方设置多道横向承托横梁，横梁间距经过载荷分布校核，可均匀分散集中载荷，避免局部重载导致底板变形。行走系统采用三轴布置，每轴配备空气悬架结构，可根据载荷情况调整悬架高度，提升行驶过程中的减震性能，减少颠簸路段对运载货物的冲击，同时前轴具备升降功能，在空驶状态下可提升前轴减少轮胎磨损，降低行驶阻力。制动系统匹配了多通道电子制动控制单元，可实现各轴制动力的精准分配，搭配常规鼓式制动结构，满足重载状态下的制动距离要求，同时适配相关道路运输的安全规范。电气系统预留了侧标志灯、后尾灯、倒车提示装置的安装接口，线束采用防水插接件连接，沿车架纵梁内侧布置并设置固定卡扣，避免行驶过程中线束晃动磨损。

　　设计过程中对整车的外廓尺寸做了严格控制，符合道路车辆外廓尺寸的限值要求，鞍座连接面的离地高度、回转半径均匹配主流牵引车头的参数，挂接后不会出现运动干涉问题。货厢内部的有效装载宽度、栏板高度经过优化，在合规范围内最大化利用装载空间，同时栏板开启角度经过限位设计，全开状态下不会超出整车宽度限值，避免装卸作业时占用过多通道空间。车架尾部设置了符合规范的后防护装置，侧方预留了侧防护支架的安装位置，可直接装配标准防护构件。底盘区域预留了备胎架、工具箱的安装空间，用户可根据实际运营需求选装相应附件。针对不同的运输需求，货厢上盖可选装铝制波纹盖板或者防水篷布结构，篷布导轨沿货厢上边梁布置，滑动顺畅无卡滞，可实现快速遮盖，满足防雨运输的要求。

　　在建模过程中，所有板件的连接位置均预留了标准焊接边，螺栓连接部位的孔径、边距符合紧固件装配的工艺要求，没有出现无法加工的负角度或者封闭腔体结构，所有冲压件的拔模角度均满足冲压工艺要求，可直接对接生产工艺环节做细化出图。悬架与车架的连接位置做了应力释放的结构过渡，避免应力集中导致的车架开裂问题，车桥与悬架的安装定位基准统一，可保证装配时的同轴度要求，减少轮胎偏磨的概率。
