带随车吊臂的厢式专用作业卡车结构

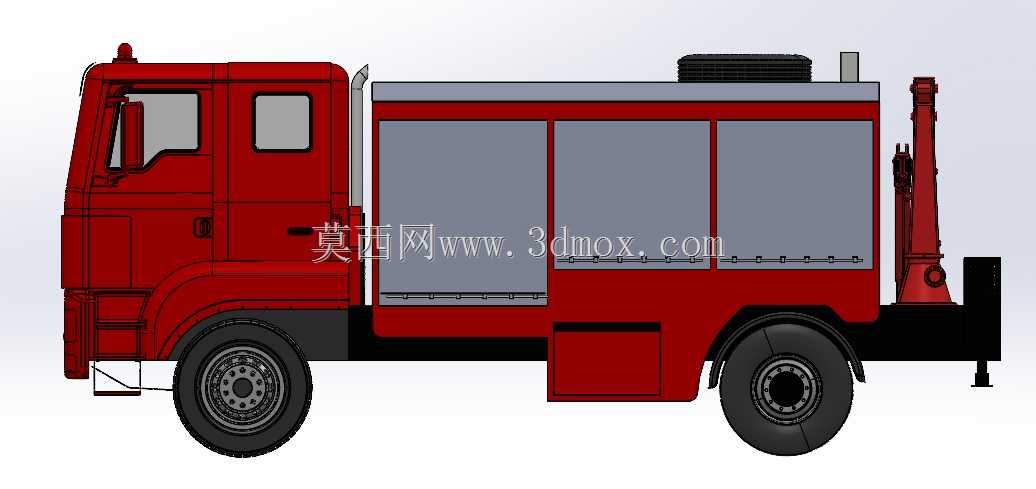

　　这款带随车起重装置的厢式作业卡车，主要面向厂区内部物料转运、户外小型设备吊装转运、应急抢修作业场景设计，区别于普通货运卡车，其整合了载货空间与小吨位起重功能，无需额外搭配吊装设备即可完成零散重型物料的自装自卸作业，在市政管网抢修、林区小型设备转运、厂区模具周转等场景下，能大幅减少配套设备投入，提升零散作业的响应效率。从结构布局来看，整车采用平头驾驶室设计，缩短整车长度的同时优化了驾驶视野，适配狭窄厂区、林间道路等转弯半径受限的通行场景，驾驶室后方预留了空调外机安装位，可适配高温作业环境下的驾驶舱温控需求，避免长时间户外作业时舱内温度过高影响操作状态。

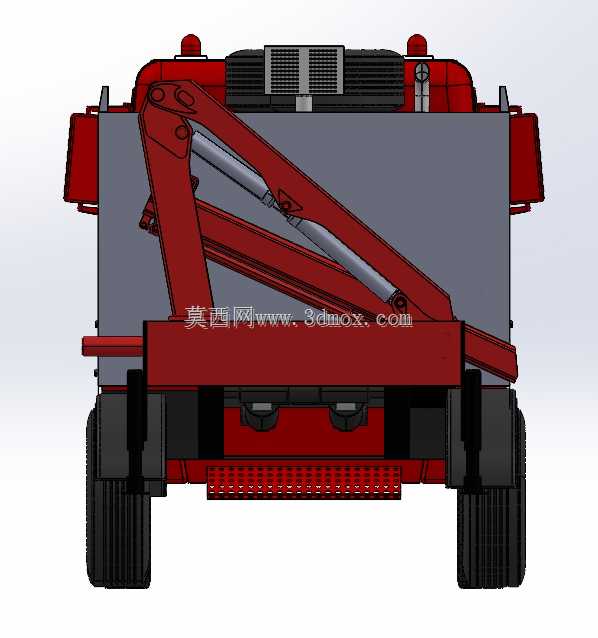

　　上装部分采用封闭厢体结构，三扇侧开式厢门覆盖整个载货区域侧面，厢门采用上滑轨悬挂式设计，开启时不占用侧向地面空间，在狭窄作业点位也能顺利完成物料存取，厢体内部预留了工具挂载点位、设备固定锚点，可根据作业需求搭配防滑垫、捆绑带、工具挂板等附件，避免运输过程中物料晃动磕碰。车厢尾部集成的折臂式随车吊，采用折叠收纳设计，非作业状态下吊臂可完全收折贴合厢体尾部，不超出整车外廓尺寸，不会影响车辆正常通行；吊臂基座与车架主梁直接连接，吊装载荷直接传递至车架，避免厢体结构承受额外载荷，作业时可通过尾部的液压支腿触地，分散整车受力，避免吊装时车辆侧倾，支腿采用可伸缩结构，收纳时贴合车架底部，不影响车辆通过性。

　　底盘部分采用两轴布局，前后轮均采用重载型橡胶轮胎搭配钢制轮毂，适配非铺装路面的通行需求，悬架采用钢板弹簧结构，兼顾重载承载能力与非铺装路面的减震性能，车架两侧预留了油箱、液压油箱、蓄电池等附件的安装位，所有附件均不超出车架外侧宽度，避免狭窄路段通行时发生刮蹭。设计过程中优先考虑了作业场景的通用性，整车外廓宽度控制在常规货运车辆标准范围内，可正常通行城市道路、厂区限宽路段，厢体内部高度预留了标准周转箱、小型工业设备的装载空间，吊臂额定起重量匹配日常作业中常见的电机、泵组、小型机具的重量范围，避免功能过剩带来的成本增加与整备质量上升。

　　驾驶室与厢体之间预留了足够的间隙，避免车辆颠簸时厢体与驾驶室发生碰撞，同时该间隙可布置液压管路、线路，梳理整车管线走向，方便后期检修维护。吊臂的操作位设置在车辆尾部右侧，操作人员可直接观察吊装作业区域，无需额外指挥人员即可完成常规吊装操作，操作杆布局符合常规起重设备的操作逻辑，降低操作人员的学习成本。厢体顶部预留了通风口安装位，可根据运输物料的需求加装通风装置，避免运输易挥发物料时厢内积聚有害气体，厢体底部采用花纹钢板铺设，提升摩擦力，避免作业人员上下搬运物料时滑倒。整车的结构设计充分考虑了多场景适配性，既可以作为常规货运车辆完成物料转运，也可以在需要吊装作业的场景下独立完成装卸任务，减少对外部吊装设备的依赖，尤其适合作业点位分散、单次吊装载荷不大的运维类作业场景，相比单独配置货车与汽车吊，整车的购置成本、运维成本都更低，且通行灵活性更高，能够到达大型吊装设备无法进入的狭窄作业区域。
