炭团制备原料螺旋输送分配装置

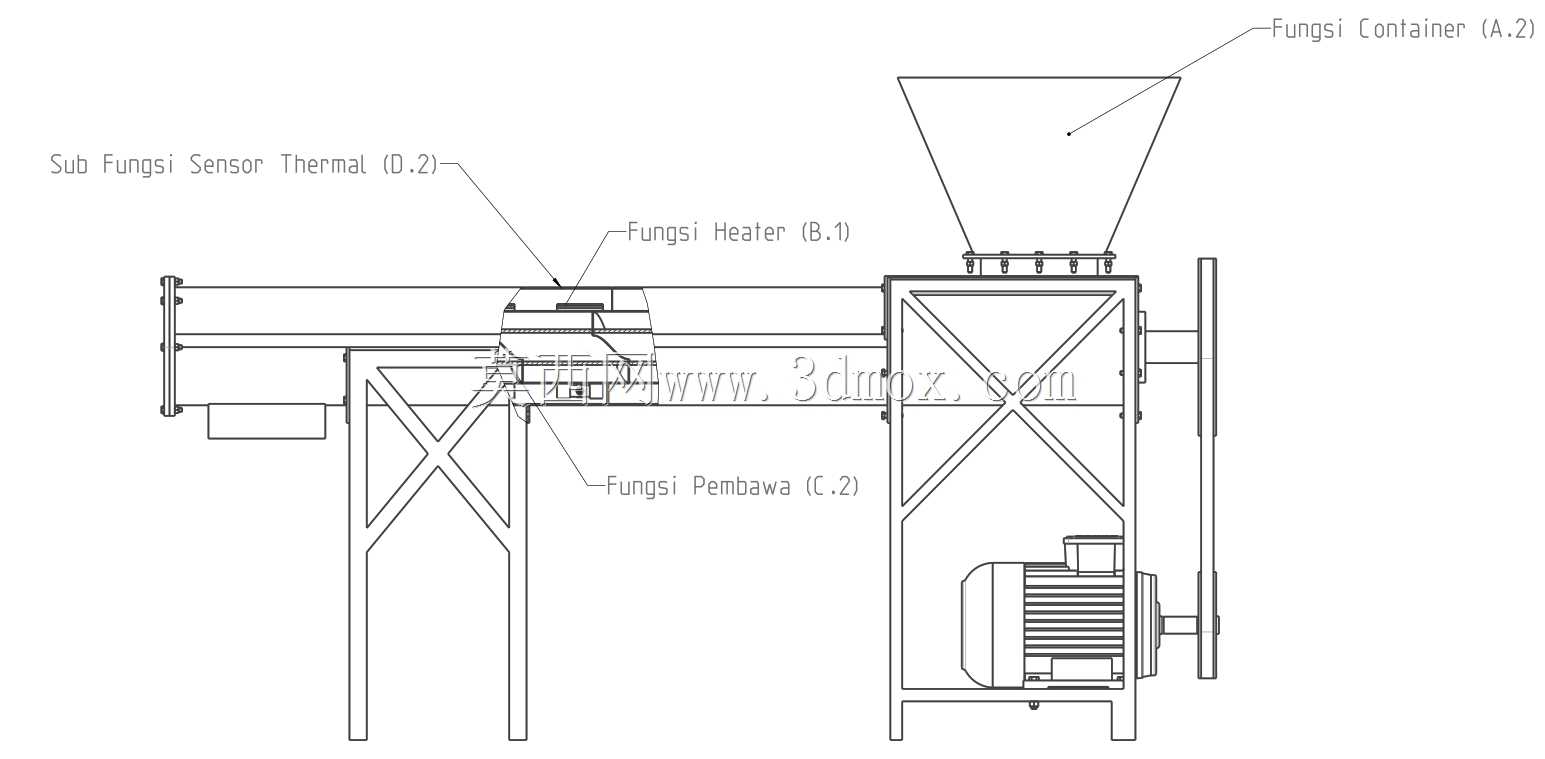

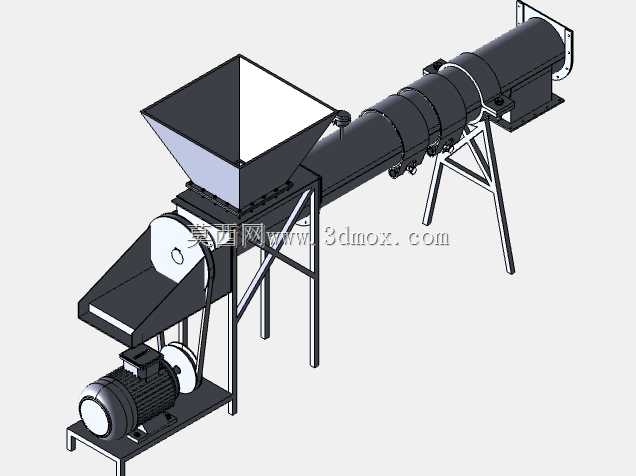

　　驱动端采用减速电机直连链轮传动的结构，电机安装在设备进料端下方的一体式焊接机架上，传动部位设置全封闭防护罩，避免生产过程中炭粉粉尘进入传动部件造成磨损，同时也符合车间生产的安全防护要求。螺旋轴采用变螺距设计，进料段螺距更大，能快速承接料斗落下的物料避免进料口堵塞，输送段螺距逐步缩小，在输送过程中对物料进行轻度挤压压实，排出物料内部夹杂的空气，让进入后续成型设备的物料密度更均匀，最终成型的炭块密度偏差能控制在5%以内。设备出料端采用圆形法兰接口，可直接对接成型机的进料口，法兰上预留了8个均匀分布的螺栓孔，能适配市面上多数主流炭块成型设备的进料接口尺寸，不需要额外做转接结构。这套设备主要面向生物质炭团成型生产线的前段原料处理工位，核心作用是将混合完成的炭粉黏结剂混合料均匀定量输送至后续成型工位，解决传统人工上料配比波动大、输送过程物料分层的问题。从结构布局来看，设备整体采用卧式倾斜布置，进料端设置大容积方锥形料斗，料斗侧壁做了15度倾斜角设计，避免湿黏炭粉出现架桥堵料的情况，料斗下方直接连通螺旋输送腔体，腔体采用分段式法兰连接结构，每段腔体上方设置快开式检修盖板，日常清理残留物料、更换磨损螺旋叶片时不需要整体拆解设备，能大幅缩短产线停机维护的时间。

　　支撑机架采用型钢焊接结构，四条支腿底部预留了地脚螺栓安装孔，可直接固定在车间水泥地面上，支腿上设置了可调节的支撑脚，能根据现场实际安装地面的平整度调整设备整体水平度，避免螺旋轴运转过程中出现偏磨的情况。从安装边界来看，设备整体长度方向的最大尺寸约2.8米，宽度方向最大尺寸为料斗位置的0.9米，高度方向最高点为料斗顶部的1.6米，安装时需要在进料端上方预留至少0.5米的上料操作空间，出料端对接位置需要预留0.3米的安装操作间隙，设备两侧需要预留至少0.6米的检修通道，方便日常操作和维护。

　　在设计过程中，针对湿黏物料容易粘壁的问题，螺旋输送腔体内壁做了镜面抛光处理，螺旋叶片边缘采用耐磨焊条堆焊处理，在输送含少量硬质杂质的炭粉混合料时，叶片使用寿命能提升30%以上。料斗内部设置了简易的破拱搅拌装置，和螺旋轴采用同步传动，不需要额外增加驱动电机，当物料在料斗内出现架桥趋势时，搅拌齿会直接打散架桥的物料，保证进料连续稳定。设备的传动链轮采用张紧结构设计，长时间运转出现链条松动时，只需要调整电机安装位置就能完成张紧，不需要拆卸更换传动部件。考虑到炭粉生产车间粉尘较大的工况，设备所有轴承位置都采用了带密封盖的防尘轴承，能有效阻挡粉尘进入轴承内部，延长轴承的更换周期。

　　这套设备的输送量可通过更换不同直径的链轮调整转速来实现，转速调整范围在30rpm到60rpm之间，对应的小时输送量在0.5立方米到1.2立方米之间，可匹配不同产能规模的炭团成型生产线，不需要对设备主体结构做改动，适配性较强。在实际生产场景中，这套设备可直接衔接前段的混料设备，混料完成的物料直接落入料斗，通过螺旋输送均匀分配到后续的成型工位，整个过程完全密闭，不会出现粉尘外溢的情况，能有效改善车间生产环境，同时定量输送的特性能保证后续成型设备的进料稳定，避免出现缺料导致的成型废品率上升的问题。
