手轮式直通管路膨胀阀结构设计

　　在制冷系统、工业流体输送管路的节流调控环节，这类手轮式直通膨胀阀是承担介质流量调节、压力节流的核心执行元件，区别于热力膨胀阀的感温驱动结构，这款手动调节的膨胀阀结构更简单可靠，适配需要人工精准标定工况流量的中小型制冷机组、实验流体回路、小型化工介质输送管路场景，在冷库制冷单元、冷水机组节流段、低温试验台管路中都能见到同结构阀件的应用。从结构设计逻辑来看，这款阀件采用直通式流道布局，阀体两端设置内螺纹接口，可直接与同管径的输送管路旋接装配，不需要额外加装转接法兰，能有效压缩管路安装的轴向占用空间，适配安装空间局促的紧凑型管路布局。

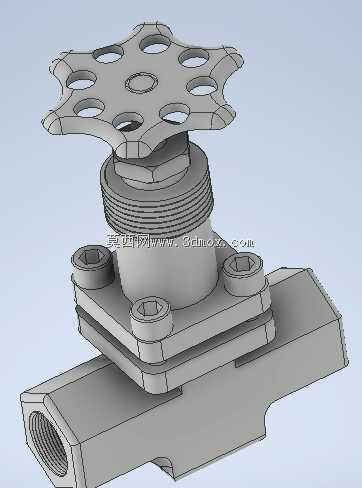

　　顶部的多孔手轮采用花瓣式外轮廓设计，轮缘均匀开设8个通孔，既可以减轻手轮自身重量，也能在手动旋拧时增加手指与轮面的摩擦力，即便操作人员佩戴劳保手套也能稳定施加扭矩，不会出现打滑脱手的问题；手轮下方的阀杆部位设置多段外螺纹结构，与阀盖的内螺纹段配合，通过旋转手轮带动阀杆轴向升降，改变阀杆端部节流锥面与阀座通流口的配合间隙，以此实现管路通流面积的连续调节，精准控制介质的通过流量与节流后的压力参数。

　　阀盖与阀体的连接采用对称布置的内六角螺栓紧固，两个螺栓沿阀体中心轴线对称分布，装配时可以均匀施加锁紧扭矩，避免阀盖单侧受力导致密封面压合不均出现介质泄漏；阀盖与阀体的结合面设置密封垫片安装槽，装配时可根据输送介质的特性选配橡胶、聚四氟乙烯或者金属缠绕垫片，满足不同温度、不同腐蚀特性介质的密封要求。阀杆穿出阀盖的部位设置填料密封腔，可填充石墨盘根或者氟橡胶填料，通过填料压盖的压紧力实现阀杆动密封，避免阀杆升降过程中出现介质沿阀杆间隙外漏的问题。从安装边界尺寸来看，这款阀件的阀体采用长方体流道结构，两端接口的同轴度公差控制在0.02mm以内，安装时只要保证两端管路的轴线对齐，就不会出现额外的装配应力，避免长期使用过程中阀体因应力集中出现开裂；手轮的最大旋转外径大于阀体宽度，操作时不会被相邻的管路部件干涉，手轮全开至全关的旋转圈数控制在6圈以内，调节行程适中，既可以实现流量的精细微调，也不会因为调节行程过长导致工况调整效率低下。

　　在实际选型应用中，这类手动膨胀阀通常布置在管路的可视操作段，方便运维人员根据系统的压力、温度参数实时调整开度，相比自动调节的膨胀阀，它的抗污染能力更强，对介质洁净度的要求更低，即便输送的介质中带有少量细小杂质，也不会出现阀芯卡滞无法调节的问题，维护时只需要定期检查填料密封的泄漏情况、紧固阀盖连接螺栓即可，不需要复杂的校准调试工作，整体运维成本更低。在三维建模过程中，这款阀件的所有配合面都按照实际加工公差进行了参数化绘制，螺纹特征、螺栓沉孔、密封槽结构都还原了真实加工状态，既可以用于管路系统的装配干涉检查，也能作为阀件选型的结构参考，帮助设计人员快速确认阀件的安装空间、接口尺寸是否匹配整体管路布局，避免实际装配时出现尺寸不匹配、操作空间不足的问题。
