数控设备多孔位滚轮导向连接安装板

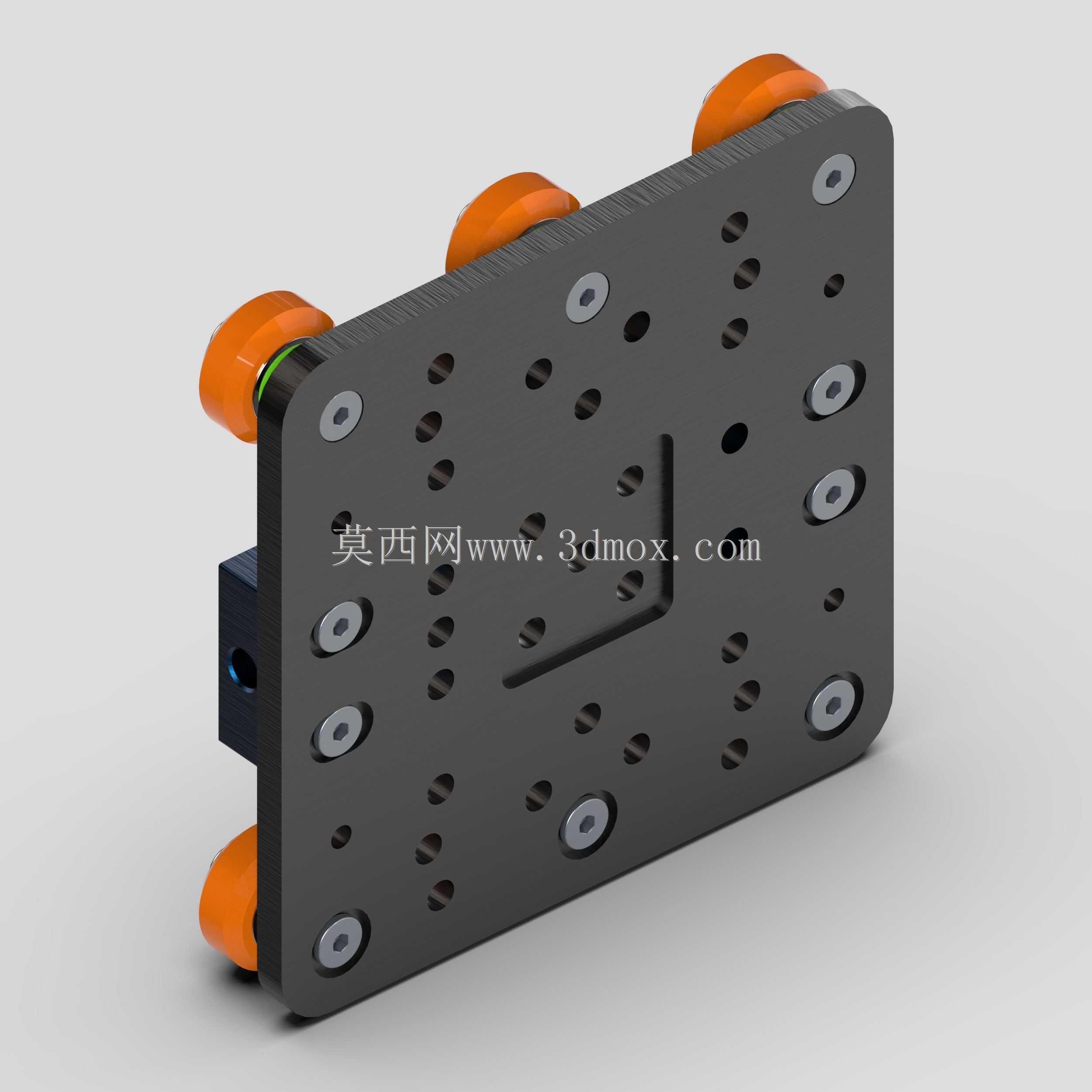

　　这款安装板件主要应用于小型数控加工设备的龙门进给导向段，作为横梁与滑动模组之间的衔接承载结构，日常工况下需要承受滑座往复移动带来的侧向载荷与垂直方向的切削反力，因此在结构设计阶段优先考量了安装基准的平面度与连接位的刚性冗余。板体主体采用矩形圆角结构，边缘做了R角钝化处理，既可以避免装配过程中锐边划伤操作人员，也能减少应力集中带来的长期形变风险。板面上规则排布的多组螺纹安装孔采用等间距阵列设计，孔位公差控制在H7级，能够适配不同行程规格的滑动组件安装需求，不需要额外二次打孔即可完成不同负载等级的导向轮组位置调整，大幅降低现场改装的加工成本。

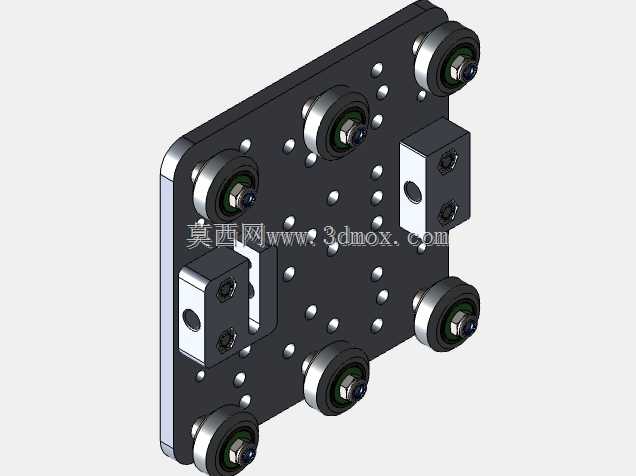

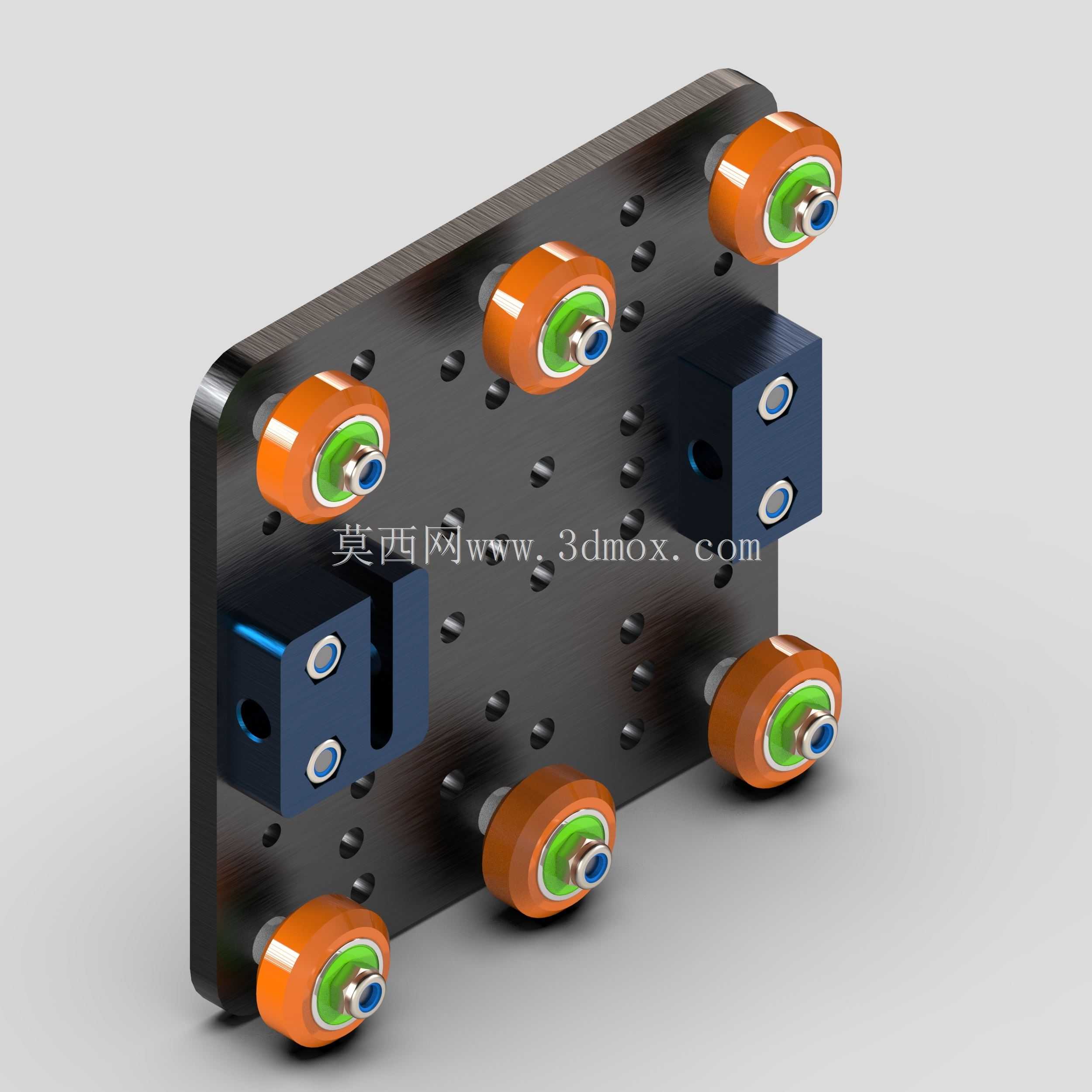

　　板体两侧对称布置的六组导向滚轮组件，滚轮外圈采用聚氨酯包胶材质，内圈搭配深沟球轴承，既可以保证与导轨面接触时的滚动顺畅度，也能通过包胶层吸收进给过程中的小幅振动，提升加工过程中的走刀稳定性。滚轮的安装轴采用偏心可调结构，装配时可以通过转动偏心轴调整滚轮与导轨面的预紧间隙，消除长期运行磨损带来的窜动间隙，不需要整体更换组件即可完成维护调整。板体上搭载的两组蓝色方形连接座，是用于锁紧固定传动同步带的夹块结构，座体上的两个沉头安装孔可以将夹块牢牢固定在板体基准面上，中间的开槽结构用于夹紧同步带的带齿段，保证传动过程中不出现打滑、偏移问题，夹块的侧面开孔用于安装锁紧顶丝，装配时可以微调同步带的张紧度，保证传动精度的一致性。

　　从安装边界来看，板体的整体厚度预留了足够的刚性余量，安装时背面完全贴合设备横梁的基准面，所有连接孔的沉头深度都经过精确计算，锁紧后螺栓头不会突出板体表面，避免与滑动过程中的其他部件产生运动干涉。设计过程中特意将滚轮的突出高度控制在统一基准面上，保证六个滚轮与导轨接触时的共面度误差不超过0.02mm，避免出现个别滚轮受力过载导致的 premature 磨损问题。板体上的多余减重孔采用规则阵列排布，在不降低整体结构刚性的前提下尽可能减轻板件自重，降低进给驱动的负载，提升设备的动态响应速度。

　　这类连接结构在小型桌面数控铣床、雕刻机的龙门结构中应用十分广泛，相比一体式铸造成型的连接滑座，这种分体装配式的结构加工难度更低，后期维护更换易损件的成本也更小，单个滚轮磨损后只需要单独更换对应组件，不需要整体拆卸滑座，大幅缩短设备的停机维护时间。在实际选型适配时，只需要确认板体的安装孔距与自身设备横梁的安装基准尺寸匹配，调整好滚轮的预紧间隙与同步带张紧度即可直接装配使用，不需要额外做复杂的适配加工。结构设计阶段已经充分考虑了常规加工场景下的受力情况，板体材质选用高强度铝合金经阳极氧化处理，表面硬度足够应对日常加工产生的切屑刮擦，长期使用也不会出现锈蚀问题，能够稳定适应车间多油、多切屑的复杂工作环境。
