电机驱动凸轮轴精密传动构件

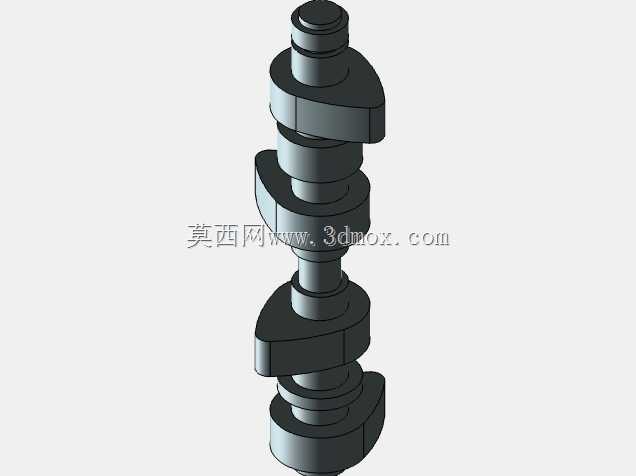

　　从结构细节来看，轴身两端的轴颈直径经过匹配计算，适配常规深沟球轴承的安装尺寸，安装时可直接压入对应轴承内圈，轴端预留的定位轴肩能精准限制轴向窜动量，不需要额外加装调整垫片来控制轴向间隙，装配环节的公差累积能控制在0.02mm以内。轴身上分布的多个凸轮凸缘，各自的轮廓升程、相位角按照预设的动作时序设计，每个凸缘的工作曲面都经过平滑过渡处理，不存在应力集中的锐角棱边，和配套从动件接触时能保持顺滑的滚动摩擦，减少接触表面的磨损速率，延长整套传动机构的维护周期。在小型动力输出单元的结构设计中，这类集成式凸轮轴构件常被用于需要将旋转运动转化为规律往复动作的工位，常见于小型自动化装配设备的送料机构、微型内燃机配气单元、精密泵体的动力端，以及部分专用电机的直驱执行端。区别于分体式装配的凸轮组件，该构件采用整体轴身与凸轮凸缘一体化的结构设计，从根源上规避了分体装配带来的同轴度误差、键连接松动风险，在高频率往复动作的工况下，能长期保持动作相位的精准度，不会因为长期交变载荷出现凸轮移位的问题。

　　设计这类构件时，首先要明确配套设备的动作时序要求，先确定每个凸轮对应的从动件动作行程、动作起始与终止角度，再反推凸轮轮廓的基圆直径、升程段曲线，基圆直径的选取要兼顾轴身的扭转强度，避免基圆过小导致轴身直径不足，在传递扭矩时出现扭转变形。轴身的直径变化处都设计了圆角过渡，圆角半径按照相邻轴径差的1/10取值，既不会影响相邻零件的安装定位，又能有效降低应力集中系数，在承受交变弯曲载荷时，不会在轴径突变处出现疲劳裂纹。安装边界方面，该构件的轴向总长度适配常规小型减速电机的输出端安装空间，两端轴颈的同轴度公差控制在0.01mm以内，安装后轴身的径向跳动量极小，不会在高速旋转时产生额外的振动噪音。

　　凸轮凸缘的最大外圆直径经过校核，旋转时不会和周边的机架、从动件支架产生运动干涉，设计阶段就预留了足够的安全间隙，即使存在少量的安装误差，也不会出现运动卡滞的问题。在实际工况应用中，这类凸轮轴常和复位弹簧配合使用，凸轮旋转时推动从动件完成伸出动作，弹簧带动从动件完成回程，整套动作的响应速度快，相位精度高，不需要额外的位置传感器来确认动作位置，能大幅简化配套设备的控制系统结构。和分体式凸轮结构相比，一体化的设计减少了零件数量，降低了装配环节的工作量，同时也减少了多个零件配合带来的累积误差，在对动作同步性要求较高的多工位设备上，这种结构的优势尤为明显。

　　材质选择上，这类构件通常采用中碳钢调质处理，凸轮工作表面进行高频淬火，表面硬度达到HRC45-50，既保证轴身有足够的韧性来承受冲击载荷，又让凸轮接触表面有足够的耐磨性，能承受长期的接触摩擦而不会出现过早的磨损失效。在建模过程中，凸轮轮廓的曲线需要严格按照运动学计算的结果生成，不能出现折线或者曲率突变的区域，否则会导致从动件运动时产生刚性冲击，不仅会产生明显的工作噪音，还会加速从动件和凸轮表面的损坏。轴身上的退刀槽、倒角等工艺结构都按照机械加工的规范设计，确保后续车削、磨削加工时能顺利走刀，不需要额外的特殊工装就能完成加工，有效控制零件的加工成本。两端的轴颈表面粗糙度要求达到Ra0.8，满足轴承安装的配合要求，凸轮工作表面的粗糙度要求达到Ra1.6，减少和从动件接触时的摩擦阻力。
