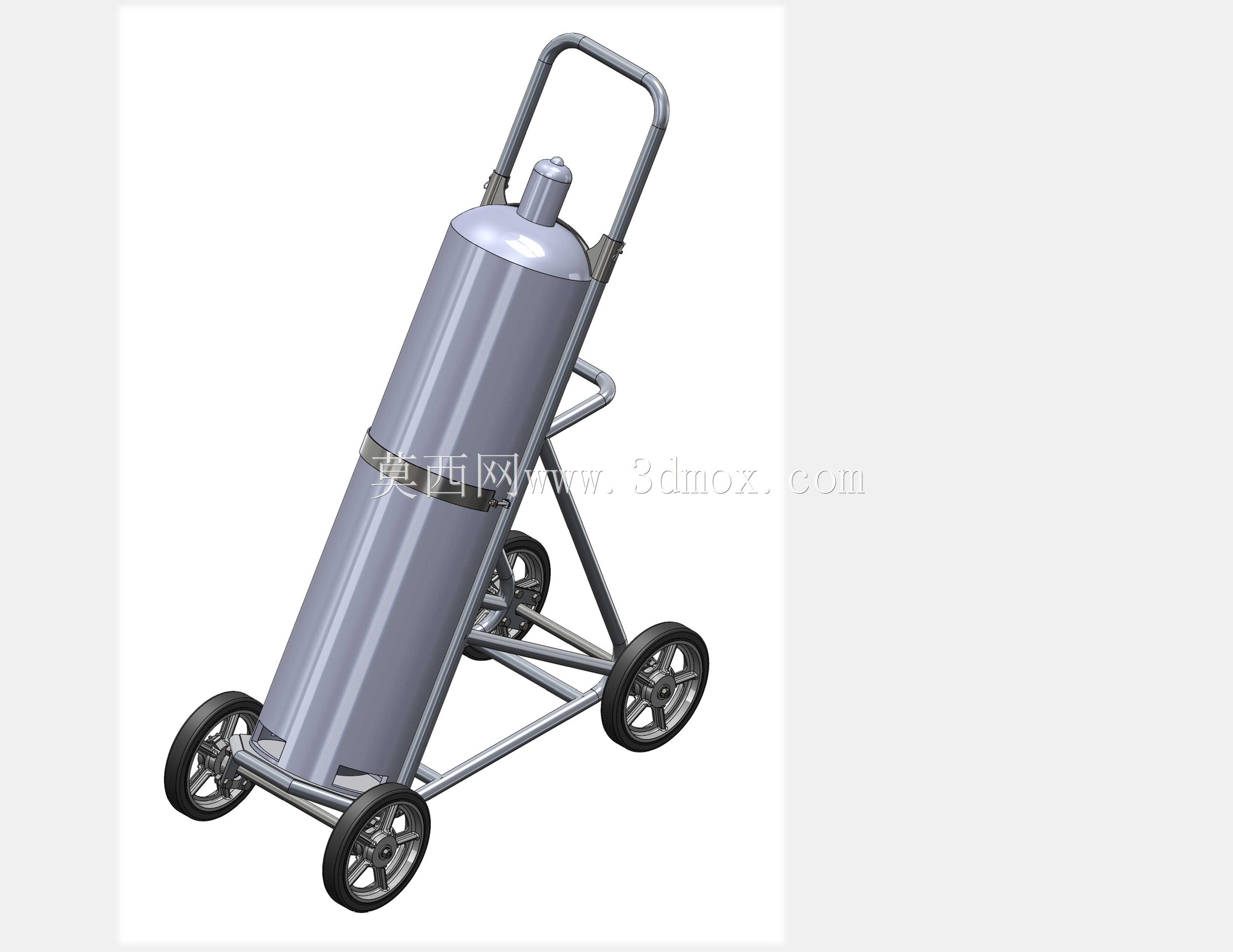

带压缩气罐固定结构的四轮移动推车

　　在工业现场的物料转运、工位配套作业场景里，这类带承压罐体固定结构的手推小车，是车间、维保现场、户外作业点用来转运压缩气态介质存储罐体的常用载具，区别于普通平板手推车，它的结构完全围绕立式圆柱罐体的承载、固定、移动需求设计，避免罐体在转运过程中出现倾倒、磕碰、滚动移位的风险。从实际使用场景来看，这类推车常出现在机械加工车间的焊接工位旁，用来转运氩气、二氧化碳等焊接保护气罐，也会在维保现场用来转运小型压缩空气储罐，部分户外应急作业场景里，也会用这类推车搭载小型医用氧、工业氧罐体完成短距离移动，适配厂区硬化路面、车间环氧地坪、室外平整铺装路面的通行需求。

　　从功能特性上看，这款推车采用四轮支撑结构，前端两个小直径脚轮负责转向与承重，后端两个大直径行走轮负责跨越小型障碍、降低推行阻力，手推扶手设置在车架后端上方，高度适配成年人站立推行的施力角度，推行时无需过度弯腰，降低长时间转运的作业疲劳。车架主体采用圆管弯折焊接成型，整体为桁架式结构，在控制整体自重的前提下保证足够的结构刚度，避免承载满装罐体时出现车架变形、开焊的问题。罐体固定位置设置了两道环形抱箍结构，抱箍采用快拆式锁紧设计，放置罐体时可以快速松开抱箍，将罐体竖直放入车架的定位槽内，锁紧抱箍后即可限制罐体的径向窜动与轴向倾斜，车架底部设置了与罐体底部弧度匹配的弧形承托座，承托座表面贴有橡胶缓冲垫，既可以避免罐体底部与金属车架直接接触产生磕碰划伤，也能增大摩擦力防止罐体在承托座上转动。

　　设计思路上，这款推车优先考虑了使用过程中的维护便利性，行走轮的安装结构采用快拆式销轴固定，没有采用焊接死的轮轴结构，当轮子出现轴承损坏、轮胎磨损的问题时，只需要拔出销轴就可以快速更换轮子，不需要对车架进行切割、焊接作业，大幅降低现场维护的时间成本与操作难度。车架的轮距与轴距经过匹配设计，满载状态下整车的重心落在四个轮子的支撑边界内部，即使在推行过程中遇到小坡度路面或者轻微颠簸，也不会出现侧翻、前倾的问题，扶手位置做了圆弧弯折处理，没有尖锐的棱角，避免推行过程中剐蹭作业人员的衣物或者皮肤。

　　从外形尺寸与安装边界来看，这款推车的整体宽度控制在600mm以内，可以顺利通过车间内常见的700mm宽防火门、设备通道门，整体长度控制在1200mm左右，转向时所需的回转半径较小，在狭窄的设备间隙、工位通道内也可以灵活转向。罐体容纳位的直径适配市面上常用的40L容积工业压缩气罐，也可以兼容直径在200mm到250mm之间的同规格立式圆柱罐体，不需要额外改装就可以适配多数常规工业气罐的承载需求。车架底部的承托座距离地面高度控制在150mm左右，既保证了足够的离地间隙，避免推行过程中底部剐蹭地面凸起，也不会因为离地过高导致整车重心上移影响稳定性。轮子的安装位置避开了罐体的放置空间，安装轮子时不需要拆卸罐体固定结构，日常检查轮轴紧固状态、给轴承加注润滑脂时，直接在车架外侧就可以完成操作，不需要挪动罐体。车架的焊接位置都做了打磨处理，没有焊瘤、毛刺，表面做了防锈喷涂处理，适配车间内偶尔有切削液、焊接飞溅的使用环境，不会轻易出现锈蚀掉漆的问题。抱箍的锁紧螺栓采用大尺寸蝶形螺母设计，锁紧和松开时不需要额外使用扳手，徒手就可以操作，在需要快速更换罐体的作业场景下，可以大幅缩短罐体更换的辅助时间。
