创意拼装风格方程式赛车展示结构设计

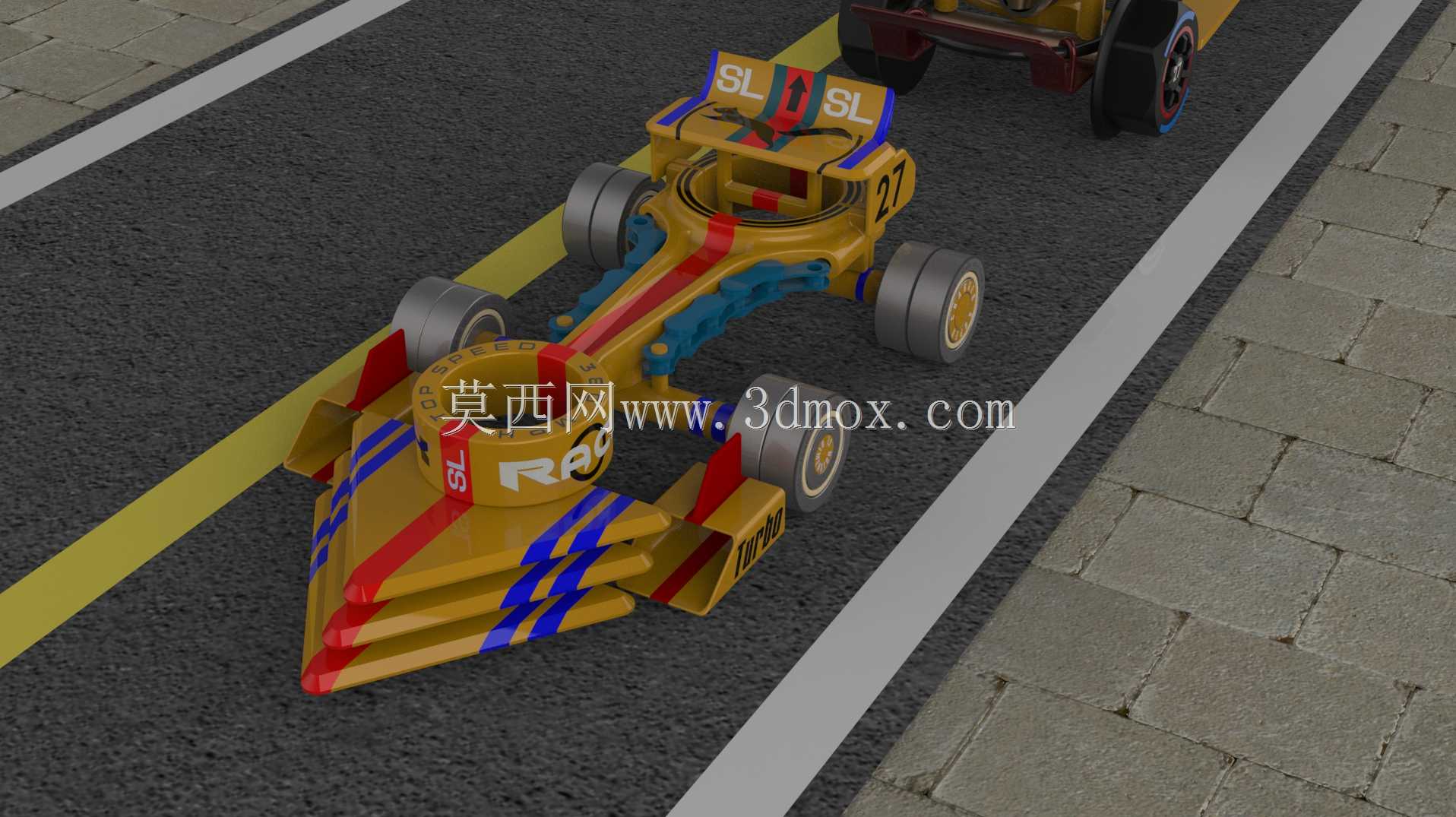

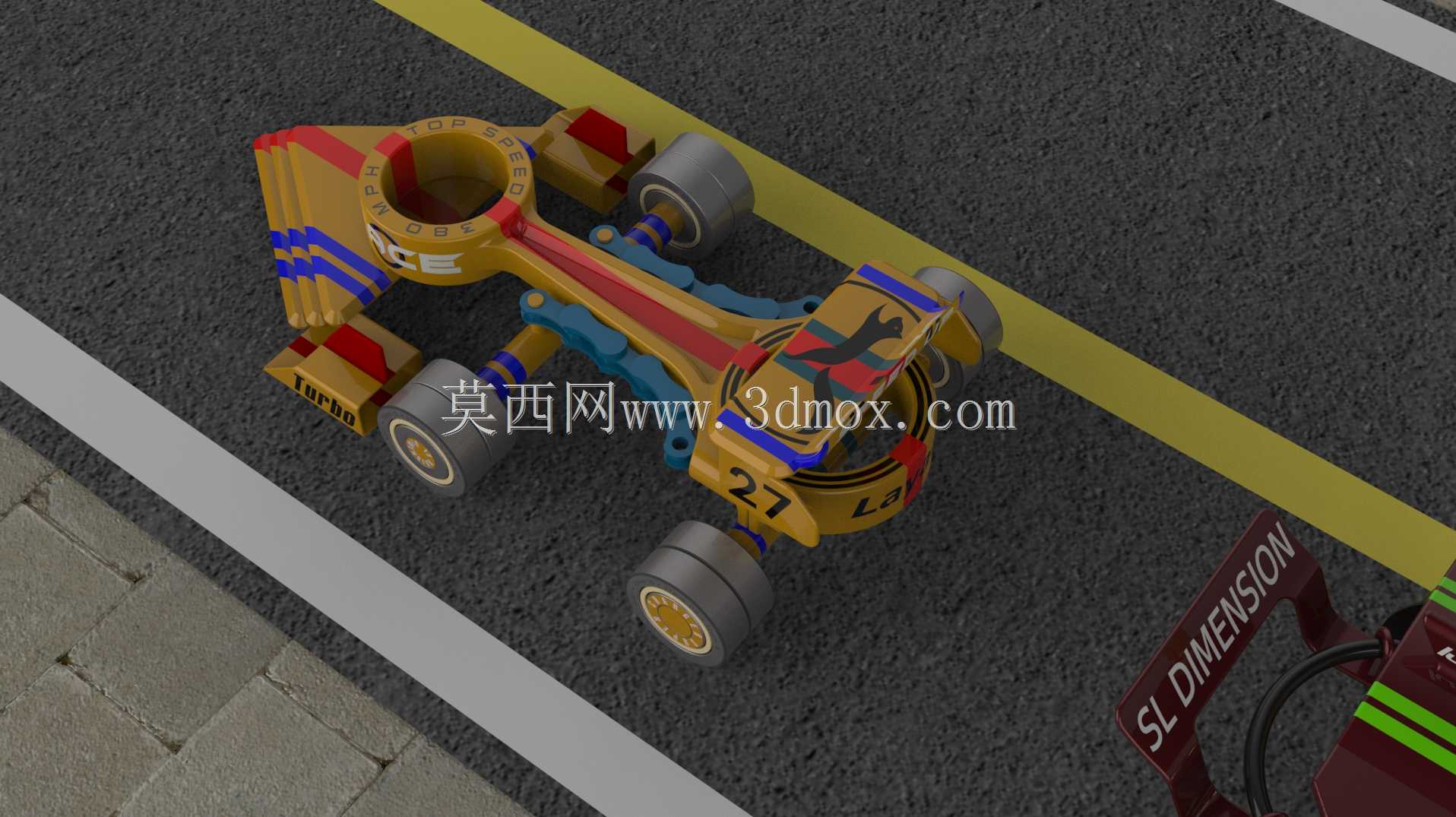

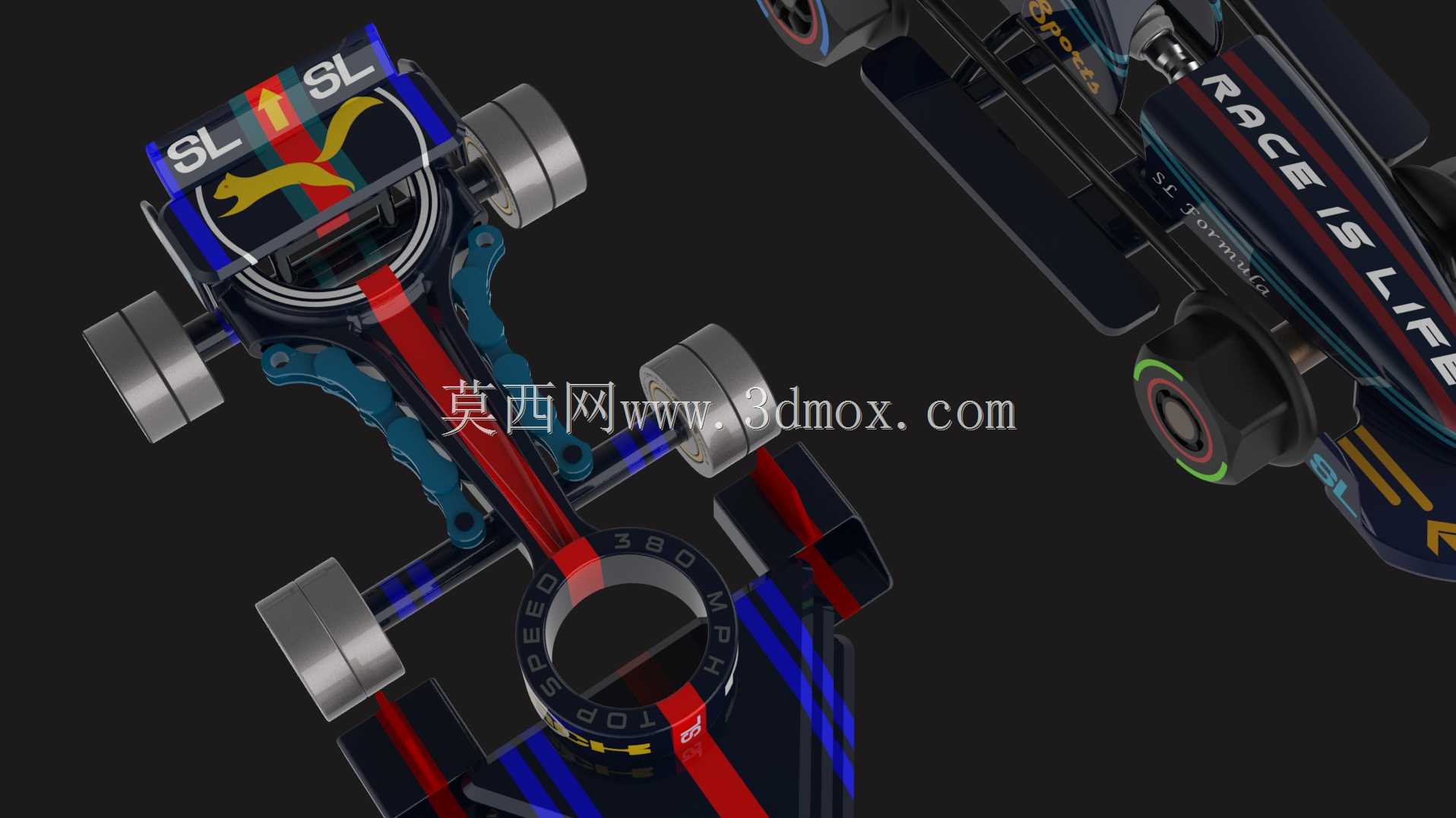

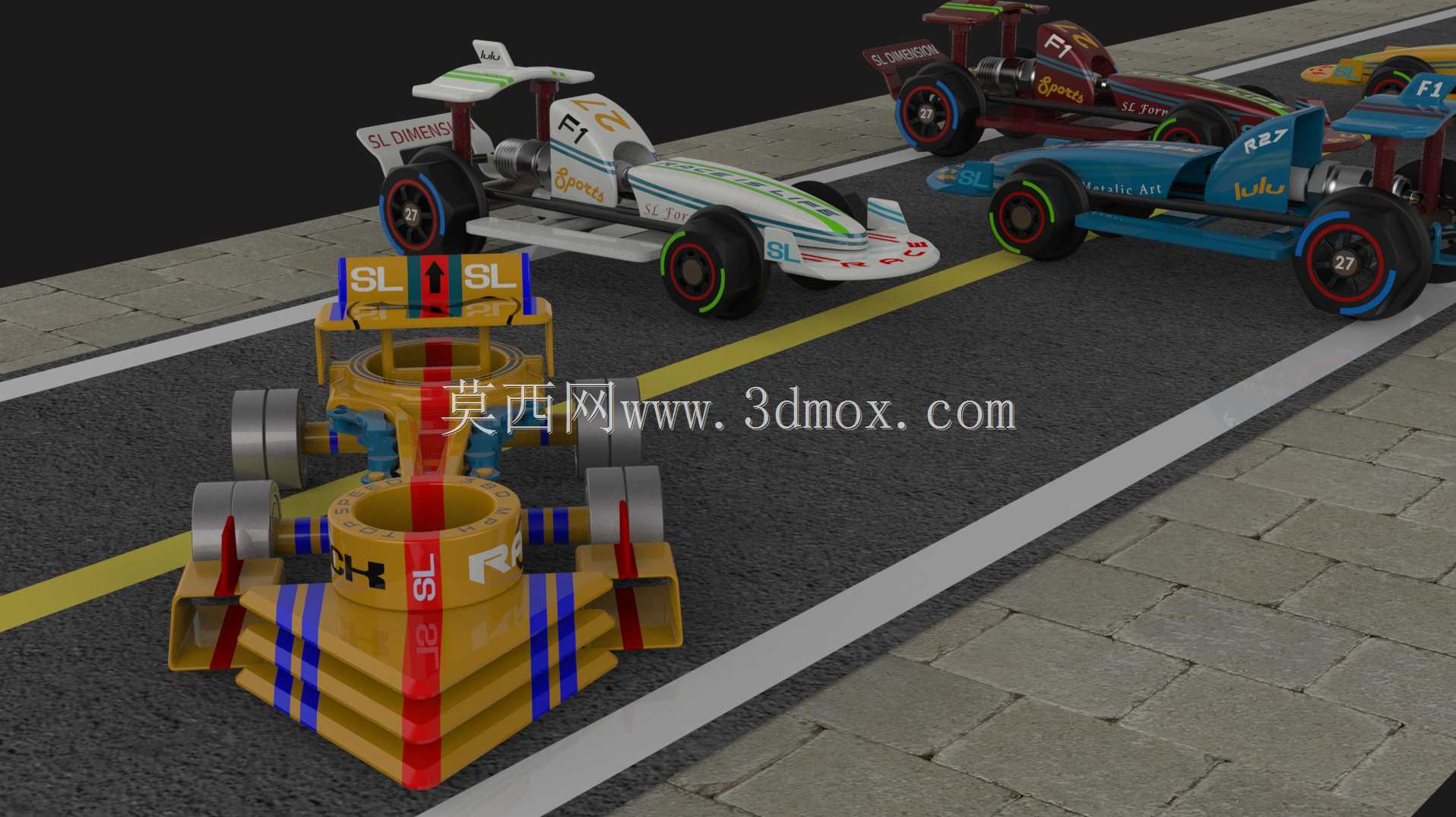

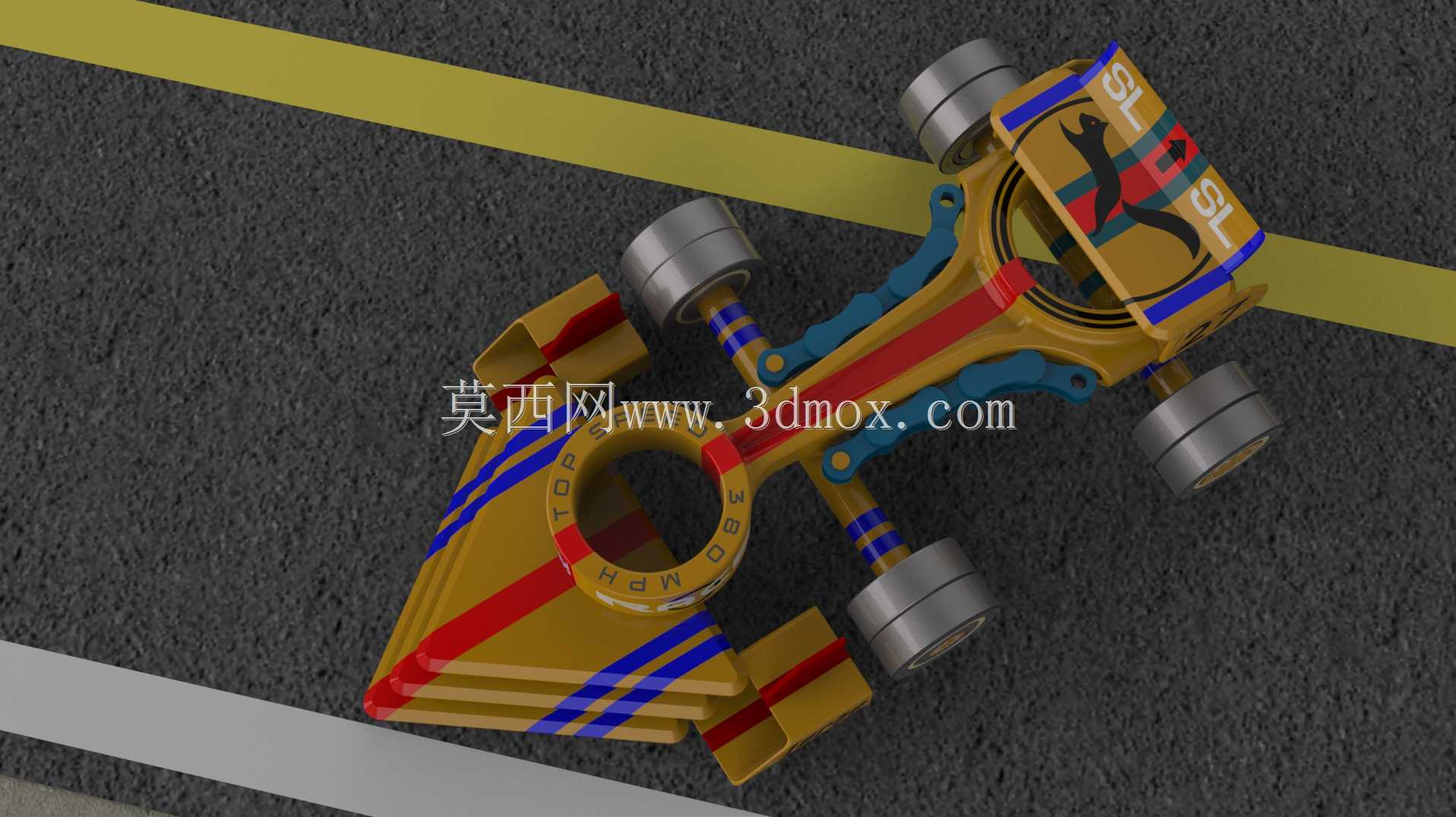

　　本次设计的展示类方程式赛车结构，核心面向文创展示、科教拼装玩具、工业设计展陈场景使用，区别于竞速类遥控赛车的功能导向，该结构更侧重视觉辨识度与拼装组合的展示属性，可作为青少年机械结构认知教具、潮玩展陈摆件、工业设计概念展示样件使用。从结构设计思路来看，整体采用模块化拆分逻辑，将整车分为前鼻锥、主车架、侧箱导流结构、尾翼单元、轮组总成五个可独立拆分的模块，每个模块之间采用卡扣式定位结构连接，无需额外紧固件即可完成拼装，既满足展示场景下快速拆装更换配色部件的需求，也适配科教场景下让使用者直观理解赛车各部分结构功能的教学目的。

　　轮组部分采用大直径宽胎设计，轮胎表面做了防滑纹理模拟，轮辋集成了仿真刹车盘结构，轮组与车架之间通过短轴插接定位，可实现自由转动，满足静态展示下的姿态调整需求，轮距设定参考了经典方程式赛车的宽轮距布局，保证整车放置时的稳定性，避免展陈状态下出现侧翻问题。主车架部分采用镂空式桁架结构设计，在保证结构强度的前提下尽可能降低整体重量，车架内部预留了标准尺寸的安装位，若后续需要改装为电动遥控版本，可直接在预留位安装电池、电机与控制电路板，无需对主体结构进行二次切削修改，预留的改装边界可覆盖常规130型直流电机、7号电池仓与2.4G接收模块的安装尺寸，适配后续功能拓展需求。

　　前鼻锥部分做了分层导流造型，表面的红蓝撞色导流槽不仅是视觉装饰，也还原了方程式赛车前翼的气流引导逻辑，鼻锥前端做了圆弧过渡处理，避免尖锐边角在拼装、展示过程中造成磕碰划伤，符合玩具类产品的安全设计规范。尾翼部分采用多层式结构，上层尾翼做了角度可调的铰接设计，可根据展示需求调整尾翼攻角，模拟不同调校状态下的赛车姿态，尾翼表面预留了标识粘贴位，可根据展陈主题更换不同的标识图案。侧箱部分的结构模拟了真实赛车的散热通道造型，侧面做了内凹的导流曲面，既提升了整体造型的运动感，也在结构上加强了侧箱部分的抗弯折强度，避免拆装过程中出现断裂问题。

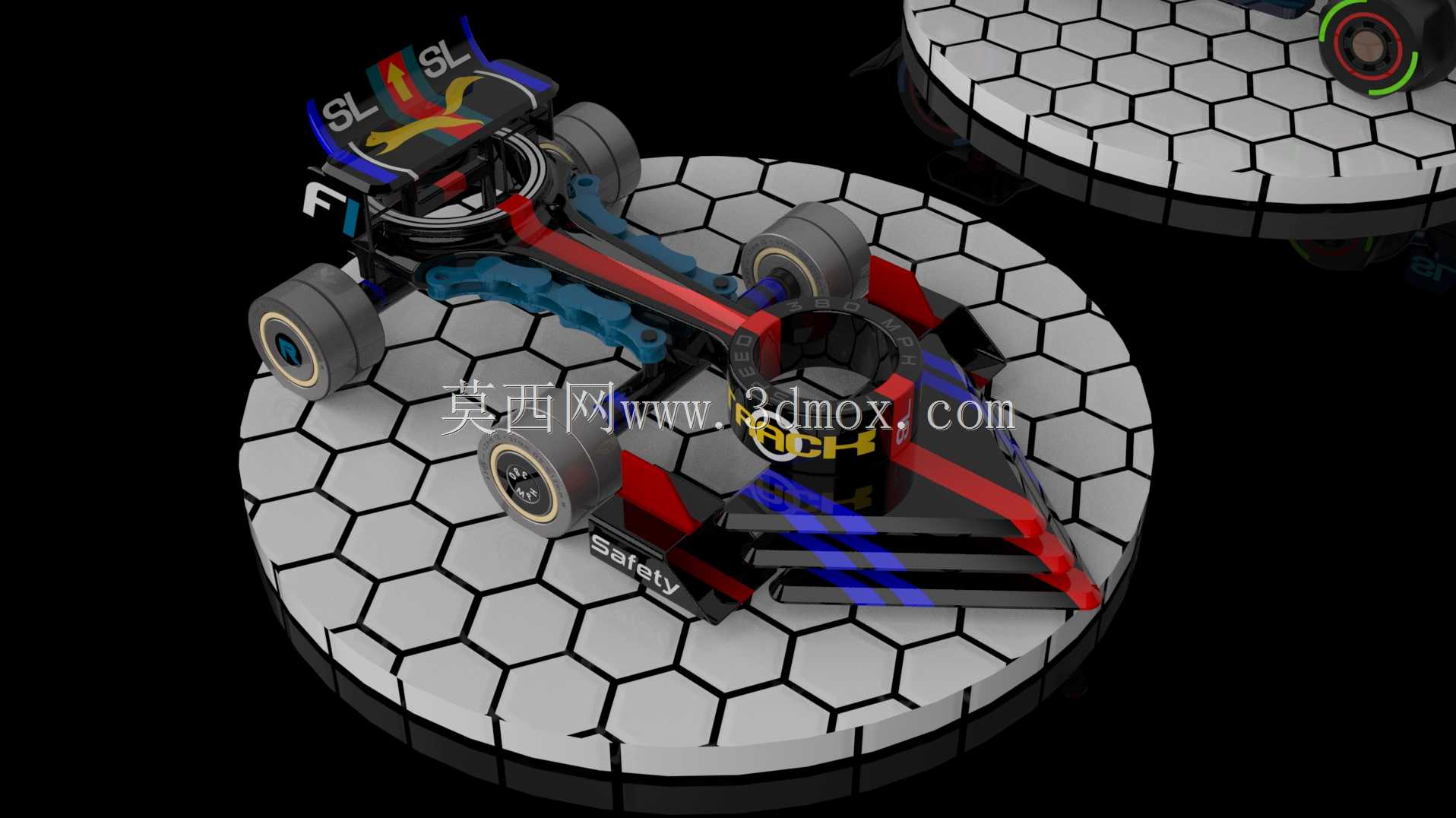

　　整车的安装边界控制在展陈常用的六边形展示台尺寸范围内，底座直径可适配200mm标准圆形展示台与边长180mm的六边形展示台，放置时车轮与展示台表面完全接触，无悬空点，保证长期放置的结构稳定性。从材质适配角度来看，该结构所有壁厚均控制在1.8mm以上，既适合采用PLA、ABS材料进行3D打印制作样件，也适合开模后采用ABS工程塑料进行批量注塑生产，所有连接卡扣的拔模角度均设置为1.5度，满足注塑生产的脱模要求，无倒扣结构需要额外做滑块抽芯，可有效降低批量生产的模具成本。在细节处理上，车身表面的所有标识区域均做了下沉0.2mm的凹槽设计，后续可通过移印、贴纸填充的方式制作标识，避免平面粘贴标识容易起翘脱落的问题，轮轴与轴孔之间预留了0.1mm的配合间隙，既保证轮组转动顺畅，也不会出现松旷晃动的问题。该结构在设计过程中规避了细小易脱落的零部件，所有结构单元的最小尺寸均大于10mm，避免作为教具使用时出现误吞风险，整体结构无尖锐棱角，所有边角均做了R0.5mm以上的圆角处理，符合玩具产品的安全设计标准。
