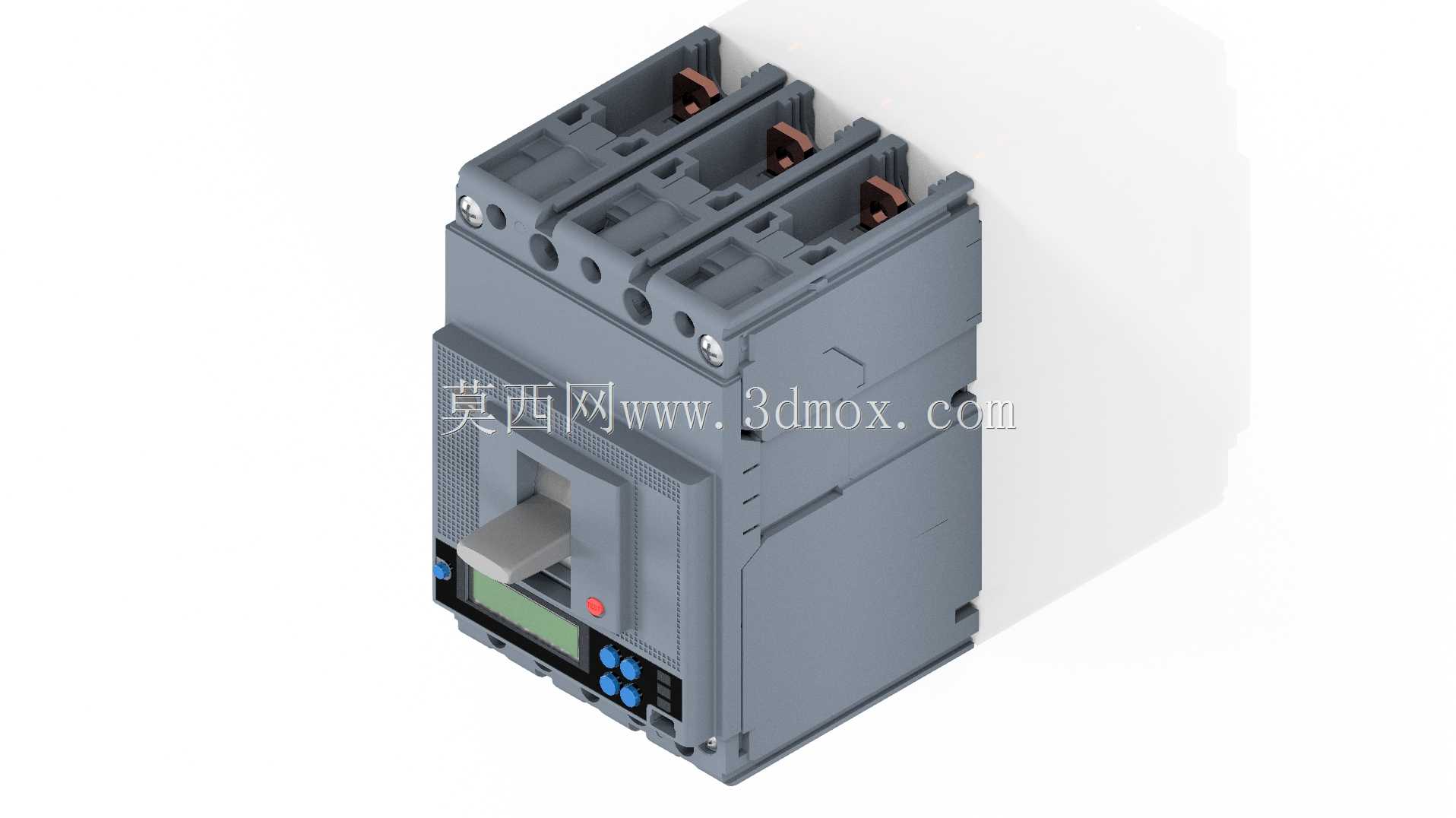

ABB Tmax XT2塑壳断路器电子脱扣单元结构

　　从实际工程应用来看，这类带电子脱扣的塑壳断路器，常被安装在低压进线柜、母联柜、电动机保护回路、电容补偿柜出线端等位置，相比传统热磁脱扣单元，电子脱扣的保护阈值整定范围更宽，动作误差更小，还可实现接地故障保护、剩余电流保护等拓展功能，能适配不同负载特性的保护需求，比如针对电动机回路的启动电流冲击，可通过整定短延时脱扣阈值躲过启动峰值，避免误跳闸影响生产连续性。从产品结构设计来看，该脱扣单元采用模块化嵌装结构，整体嵌入塑壳断路器本体的操作机构下方，与主回路的电流互感器采样端直接对接，无需额外外接采样线路，减少了柜内接线的复杂度。在低压配电系统的终端配电与二级配电场景中，塑壳断路器承担着线路过载、短路、欠压等故障保护的核心作用，而电子脱扣单元作为塑壳断路器的核心控制部件，直接决定了保护动作的精度、可靠性与保护特性的可调范围。本次呈现的ABB SACE Tmax XT2系列塑壳断路器配套Ekip电子脱扣单元，是面向工业厂房配电、商业建筑配电、数据中心末端配电等场景开发的保护组件，适配额定工作电压至690V的交流配电回路，可满足三相三线、三相四线等不同接线制式的配电保护需求。脱扣单元正面集成了数显显示屏与操作按键，可实时显示回路电流、电压、故障记录等参数，运维人员在柜前即可完成参数整定、故障查询操作，无需拆卸面板或外接调试设备，大幅降低了现场运维的工作量。外壳采用阻燃模压工程塑料材质，满足UL94-V0级阻燃要求，可承受分断短路电流时产生的电弧高温与内部压力，避免外壳破裂引发的相间短路或人员触电风险，外壳的拼接缝隙采用错位迷宫结构设计，可阻挡外界粉尘、潮气进入内部电路板区域，适配工业现场多粉尘、高湿度的复杂安装环境。

　　从安装边界与外形尺寸来看，该脱扣单元完全适配Tmax XT2系列三极、四极塑壳断路器的本体安装槽位，安装时无需对断路器本体进行额外加工，直接通过卡扣与内部接插件即可完成装配，装配后整体断路器的外形尺寸与同壳架等级的热磁脱扣断路器保持一致，宽度方向三极规格为105mm，四极规格为140mm，高度为205mm，深度为86mm，可适配标准GCS、MNS、GGD等低压配电柜的安装抽屉或固定安装位，安装孔位与同壳架产品完全通用，用户在进行老柜改造替换时，无需重新调整柜内安装梁的位置与母排间距，可直接替换原有热磁脱扣断路器，大幅降低改造的施工成本与停电时间。

　　从功能特性来看，该Ekip电子脱扣单元具备长延时过载保护、短延时短路短延时保护、瞬时短路保护三段式保护特性，长延时保护可根据回路额定电流在0.4-1倍额定电流范围内整定，反时限动作特性符合GB14048.2标准要求，可匹配电缆、母线的载流量特性，避免线路长期过载发热引发绝缘老化；短延时保护可整定0.1-0.4s的动作延时，实现上下级断路器的保护选择性配合，避免下级回路故障引发上级开关越级跳闸，扩大停电范围；瞬时保护可根据负载类型在10-12倍额定电流范围内整定，针对电动机类感性负载可适当调高瞬时阈值，躲过启动电流的冲击。

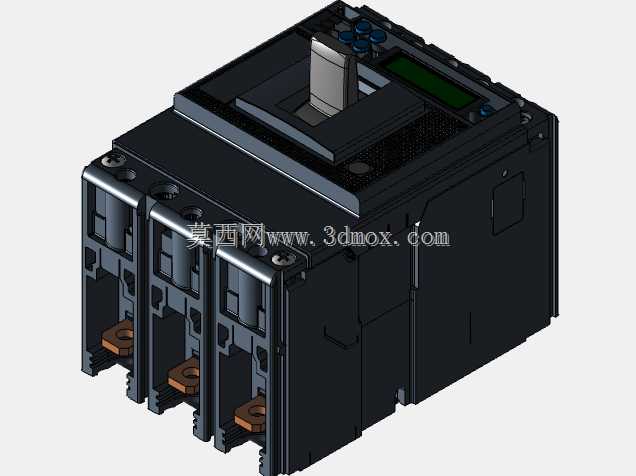

　　此外脱扣单元还具备故障记忆功能，可记录最近10次故障的动作类型、动作电流、动作时间等参数，方便运维人员排查故障原因，快速恢复供电。在建模细节上，该三维结构完整还原了脱扣单元与断路器本体的装配关系，包括主回路接线端子的位置、操作手柄的行程范围、显示屏与按键的凸台结构、侧面散热槽的排布、底部安装卡扣的结构细节，所有结构尺寸均按照实物1:1比例还原，可直接用于低压配电柜的母排排布设计、柜内安全距离校验、操作空间模拟等场景，结构工程师在进行配电柜三维布置时，可直接调用该模型进行干涉检查，避免后期生产装配时出现部件干涉、操作空间不足等问题。在实际选型应用中，需要注意该脱扣单元的额定电流等级需与断路器本体的壳架电流、额定电流匹配，不同额定电流规格的脱扣单元内部电流互感器采样参数不同，不可跨规格混用，同时在安装时需保证脱扣单元与本体的接插件完全插合，避免接触不良导致保护功能失效。针对不同的使用场景，还可拓展通讯模块，实现脱扣单元与配电监控系统的通讯，远程上传回路运行参数与故障信息，适配智能配电系统的建设需求。
