壁挂式金属电气控制箱体结构设计

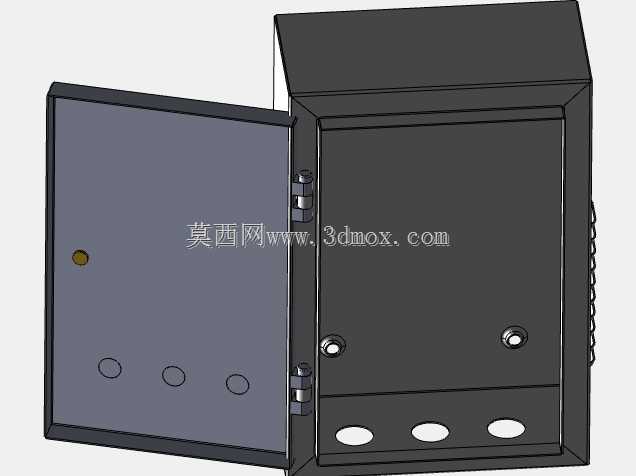

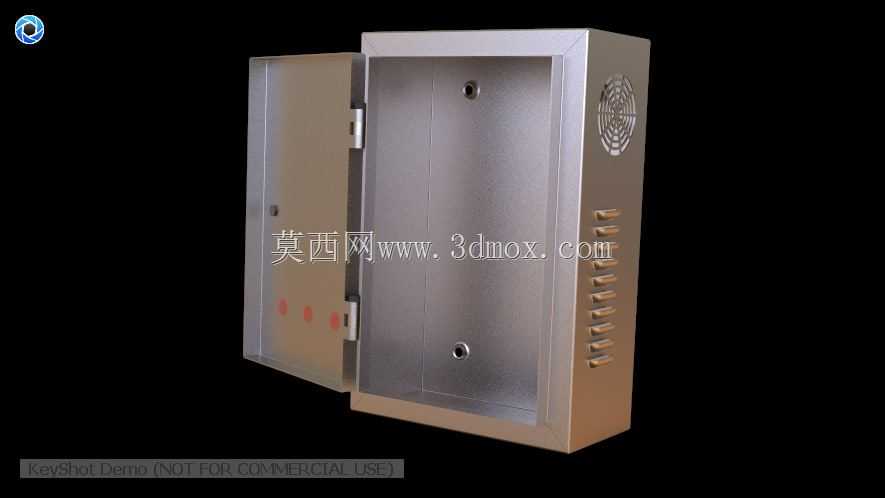

　　这款壁挂式金属电气控制箱体，主要面向工业现场低压配电、小型设备控制回路的集成安装场景，常见于车间生产线旁侧墙面、设备配套侧装位、楼宇配电间壁挂区域，用来容纳断路器、接线端子排、小型控制模块、信号转换器件这类电气元件，为内部器件提供可靠的物理防护与电磁屏蔽基础。从结构设计逻辑来看，整体采用冷轧钢板弯折成型的主体框架，单开门侧开结构，门体与箱体主体通过暗藏式合页连接，开合角度可满足内部器件安装接线的操作空间需求，门体内侧预留了密封胶条的安装槽位，装配后可实现基础的防尘防溅能力，适配多数常规工业室内环境的使用要求。

　　箱体背部设计有一体化的壁挂安装挂孔，可直接通过膨胀螺栓固定在混凝土墙面或者设备钢结构立面上，安装时不需要额外加装支撑托架，挂孔的间距经过适配常规安装点位的尺寸设计，可兼容多数同规格箱体的替换安装需求，减少现场重新打孔的工作量。箱体右侧立面排布了多组标准化的进出线开孔位，开孔边缘做了钝化翻边处理，可避免穿线时划伤线缆绝缘层，同时预留了防水接头的安装螺纹位，现场布线时可根据实际走线需求选择对应位置开孔，不用额外做二次加工处理。箱体上部侧面设计了通风散热栅格，栅格内侧预留了散热风扇的安装位，当内部安装发热功率较大的控制模块时，可直接加装轴流风扇实现主动通风散热，避免内部积热导致电气元件寿命衰减。箱体内部的安装底板采用可拆式设计，通过四周的固定螺丝与箱体主体连接，电气元件可先在底板上完成导轨安装、接线调试后，再整体装入箱体内部，大幅提升现场装配的效率，底板上预留了通用的DIN导轨安装孔位，可兼容标准宽度的电气导轨安装，也支持直接通过螺丝固定非导轨安装的特殊器件。门体上预留了锁具安装位，可加装通用型柜门锁，避免非授权人员随意开启箱体触碰内部带电部件，满足工业现场的安全管理要求。

　　从尺寸边界来看，箱体整体深度控制在200mm以内，壁挂安装后不会过多占用通道空间，宽度与高度的比例适配常规墙面安装的视觉比例，同时内部净空间可容纳最多12个标准模数的微型断路器，搭配对应的接线端子排与小型控制模块，满足单台小型设备或者局部回路的控制配电需求。箱体的边角位置都做了圆角弯折处理，没有尖锐的外露棱角，可避免安装维护过程中划伤操作人员，所有板材拼接位置都采用点焊后打磨平整的工艺处理，拼接缝隙均匀，既保证整体结构强度，也兼顾外观的平整性。

　　在实际选型应用中，这类箱体可作为小型设备的随机配套电控箱，也可作为分布式IO模块的现场安装防护箱，或者是车间局部照明回路的配电箱体，适配场景覆盖机械制造、轻工生产、楼宇配套等多个领域的低压配电与控制需求，结构设计上充分考虑了现场安装、接线、维护的全流程操作便利性，在保证防护性能与结构强度的前提下，尽可能减少不必要的冗余结构，控制整体重量与材料成本，同时预留足够的扩展空间，方便后期根据使用需求加装散热、锁具、标识牌等附属配件。
