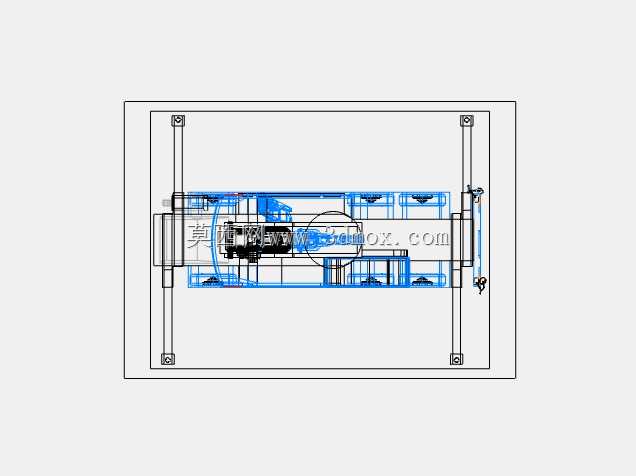

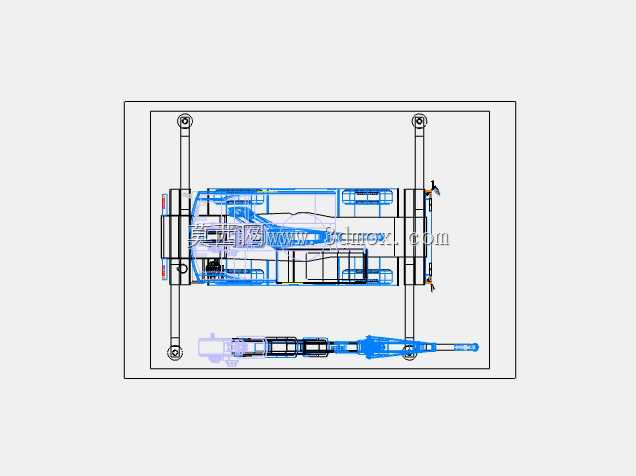

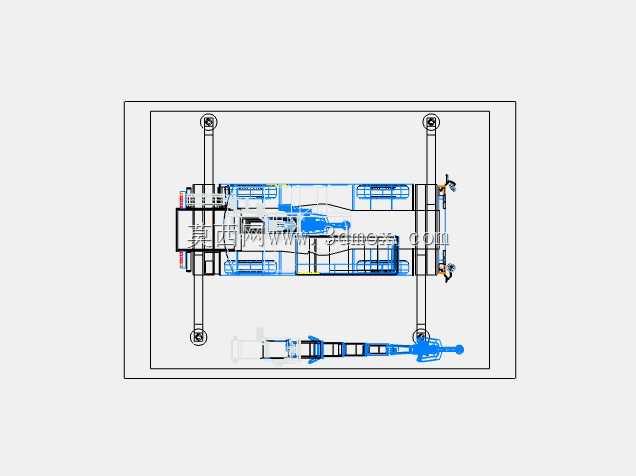

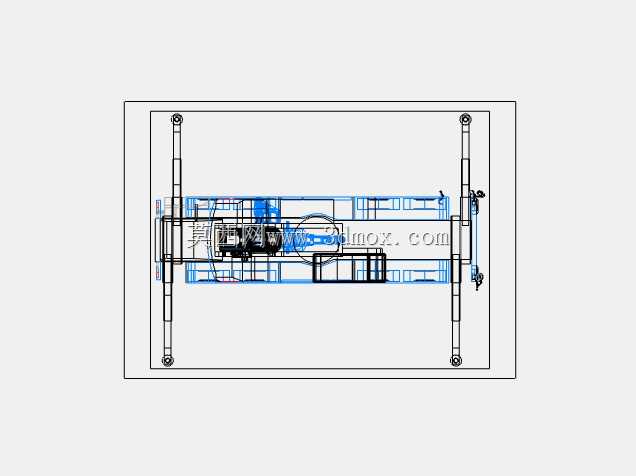

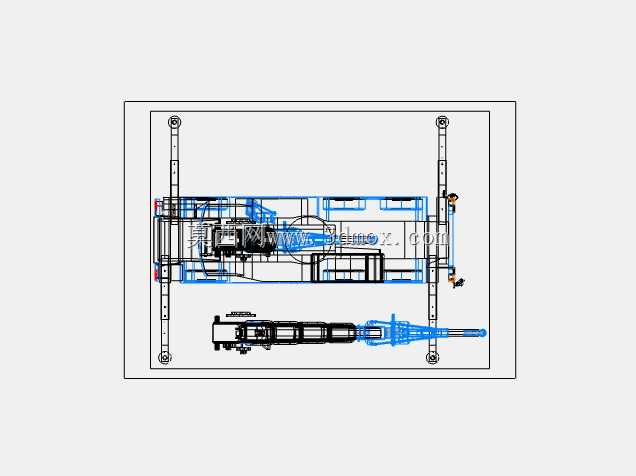

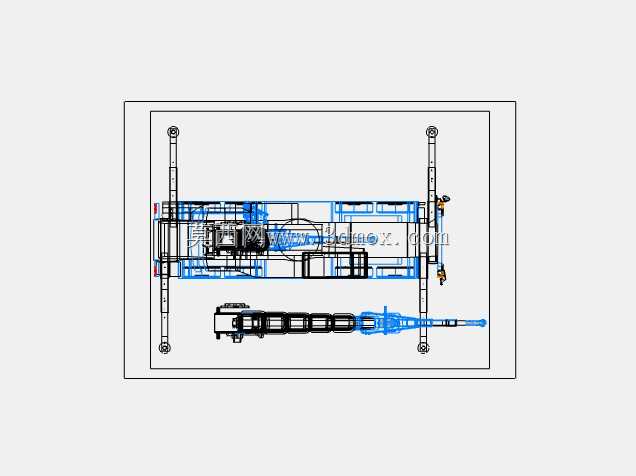

设备的臂架部分采用了多节伸缩式结构,臂架的截面为箱型设计,相比传统的桁架臂,箱型臂的抗扭性能更优,在带载回转时不会出现臂架扭转变形导致的吊点偏移,臂架的伸缩导向滑块布置在每节臂的搭接位置,滑块采用耐磨铜基合金材质,长期伸缩作业也不会出现过度磨损导致的臂架间隙过大问题。在功能设计上,这套设备兼顾了近距离重载吊装与远距离轻载送料的需求,臂架的变幅机构采用液压驱动,变幅角度范围覆盖从接近水平到接近垂直的作业区间,当臂架处于小角度水平伸展状态时,可以完成跨工位的工件转运,不需要额外调整设备的停靠位置,减少转场对位的时间消耗;当臂架处于大角度仰起状态时,可以完成较高位置的设备安装吊装作业,满足厂房内高位设备维护、生产线改造时的吊装需求。在厂区重型物料转运、重型工件装配移位、户外设备安装吊装这类作业场景里,起重设备的结构合理性直接决定作业效率与现场安全,这套GR起重设备的结构设计,完全围绕常规工业场景的吊装需求展开,没有冗余的花哨结构,所有部件的选型与排布都指向作业稳定性与操作便捷性。从整体结构布局来看,设备采用了长轴距的轮式行走底盘,两侧支腿沿设备纵向延伸布置,行走轮组安装在支腿最外端,这样的设计能在设备空载转场时提供足够的支撑跨度,避免侧倾风险,同时支腿的截面尺寸经过受力校核,在额定吊装载荷下,支腿的最大挠度控制在允许范围内,不会出现明显的形变影响作业精度。
底盘部分的设计充分考虑了厂区内的通行条件,设备的整体宽度控制在常规厂区通道的允许通行范围内,不需要对现有厂区通道进行拓宽改造就能顺利通行,底盘的转向机构采用小转弯半径设计,在狭窄的车间内部也能完成转向对位,适配密集排布生产线之间的作业空间。行走驱动部分采用了低速大扭矩的传动方案,在带载短距离移动时可以提供足够的牵引力,不会出现打滑或者动力不足的情况,同时行走速度控制在安全范围内,避免厂区内作业时因为移动速度过快引发碰撞风险。从安装边界来看,设备的停靠地面要求为硬化平整地面,地面承载力需要满足设备满载时的最大轮压要求,不需要额外浇筑专用的设备基础,临时作业时只需要在支腿下方垫设对应规格的垫板分散压力即可,降低了临时作业的准备成本。

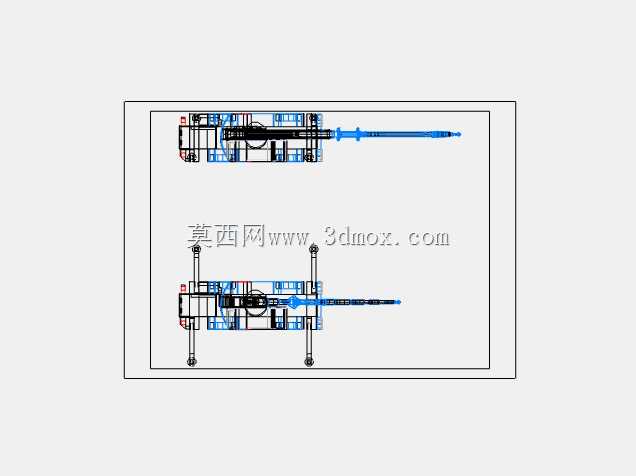

臂架完全收回、支腿处于收拢状态时,设备的整体外形尺寸可以满足常规厂区大门、车间通道的通行要求,转场运输时不需要对设备进行拆解,整体转运即可快速抵达作业现场。在细节结构设计上,吊点位置设置了多重限位结构,当起升载荷超过额定值时,限位机构会触发保护,切断起升动力,避免超载作业引发的结构失效;臂架的伸缩、变幅、回转动作都设置了行程限位,到达极限位置时会自动减速停止,避免硬碰撞对结构造成冲击损伤。液压管路的排布全部沿结构件内侧布置,并且设置了防护盖板,避免作业过程中掉落的工件、边角料磕碰损坏液压管路,同时管路的接头位置都预留了足够的操作空间,日常维护时不需要拆解大量结构件就能完成接头更换、密封件检修等操作。
操作工位的布置充分考虑了操作人员的视野范围,操作人员在工位上可以直接观察到吊点的作业位置、臂架的伸展状态以及周边的作业环境,不需要额外配备指挥人员就能完成常规的吊装对位作业,减少了作业过程中的沟通成本与误操作风险。整套结构的受力传递路径非常清晰,吊装载荷通过臂架传递到变幅铰点与回转支撑,再通过底盘结构均匀传递到各个支腿与行走轮组,没有出现受力突变的薄弱环节,所有连接位置的螺栓规格、焊接强度都经过对应载荷等级的校核,长期反复吊装作业也不会出现连接松动、焊缝开裂等问题。对于需要在厂区内完成多工位重型物料转运、设备安装维护的场景来说,这种结构设计的起重设备不需要依赖固定的起重轨道,作业灵活性远高于传统的桥式起重机、门式起重机,同时相比大型汽车吊,它的体积更小,转弯半径更小,更适合车间内部、厂区狭窄区域的吊装作业,在中小吨位的吊装作业场景下,作业效率与使用成本都有明显的优势。
