立柱式悬臂起重吊具结构三维设计

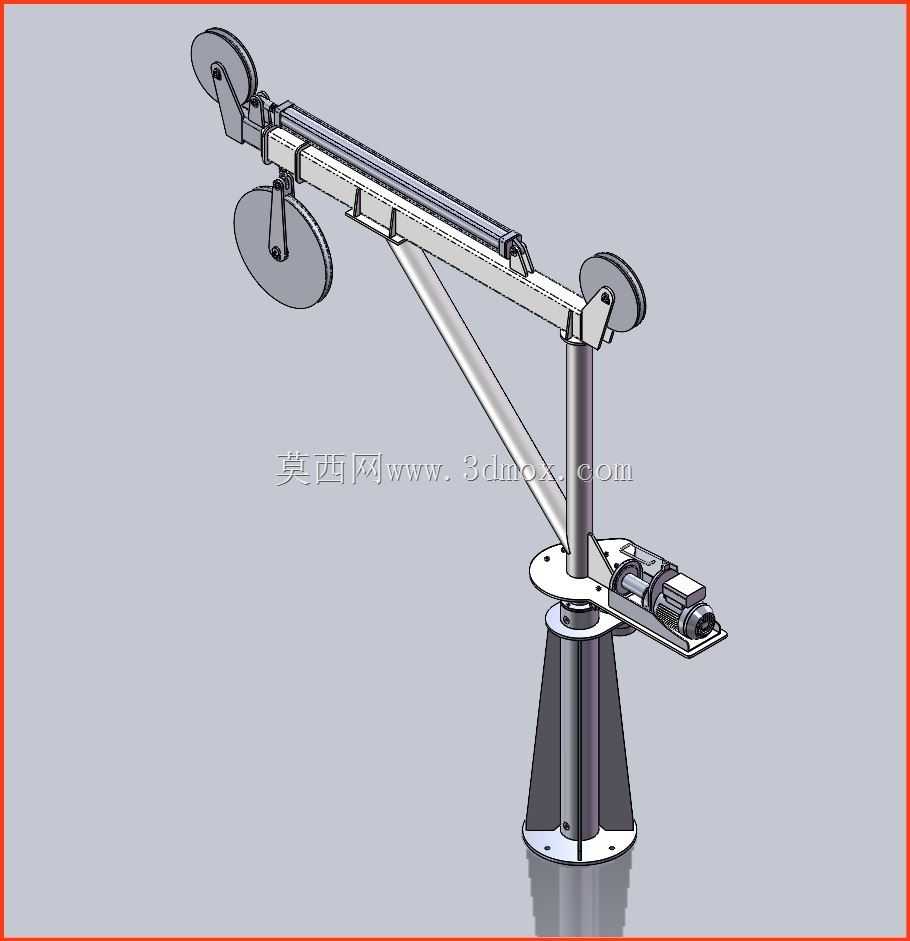

　　在中小吨位车间物料转运、工位间工件上下料的场景里，这类立柱式悬臂吊的应用覆盖度极高，尤其是额定载荷600kgf的规格，刚好适配多数机加工车间、装配工位的单次吊装重量需求，既不会因为载荷冗余造成设备成本浪费，也能覆盖绝大多数中小型零部件的转运需求。从结构组成来看，整套设备采用底部锥台形立柱基座作为承载核心，基座通过法兰盘与地面预埋螺栓刚性连接，安装时需要保证基座上平面的水平度误差控制在千分之二以内，避免立柱倾斜带来的悬臂受力偏载问题，立柱主体采用无缝钢管加工而成，内部可根据需求布设动力线缆，避免线缆外露造成的现场安全隐患。悬臂段采用变截面三角桁架结构设计，斜向支撑臂与水平主梁之间通过焊接节点连接，相比纯实腹梁结构，在保证同等抗弯强度的前提下能降低30%左右的自重，减少立柱回转支承的径向载荷，延长回转部件的使用寿命。悬臂末端设置的三个导向滑轮，分别对应不同的吊点走线位置，可适配单吊点垂直起吊、双吊点平衡吊装两种作业模式，滑轮采用带密封轴承的轧制滑轮，轮槽尺寸适配常规6-8mm直径的起重钢丝绳，能减少钢丝绳磨损，降低日常维护频次。

　　驱动部分集成在立柱上部的回转平台侧方，采用减速电机直连回转支承的驱动形式，相比传统的蜗轮蜗杆外置驱动，集成式驱动的结构更紧凑，占用的悬臂回转空间更小，能让悬臂在覆盖半径内实现接近360度的回转作业，仅在电缆出线位置预留15度左右的安全回转死角，避免线缆过度扭转损坏。从安装边界来看，整套设备的地面安装需要预留直径不小于1.2米的混凝土基础，基础深度不低于0.8米，混凝土标号不低于C30，保证吊装满载时基础不会出现沉降偏移；悬臂的最大作业半径根据主梁长度确定，常规配置下作业半径可达3-4米，起升高度可根据车间层高调整立柱高度，适配2.5米到6米不等的起升需求，完全满足常规车间内从地面到机床工作台、从料架到装配工位的垂直吊装距离要求。

　　设计过程中需要重点校核几个关键受力点：首先是立柱与回转支承连接的法兰螺栓强度，满载时悬臂端的载荷会对立柱根部产生较大的倾覆力矩，螺栓需要采用8.8级以上的高强度螺栓，并且按照预紧力矩要求对称紧固；其次是悬臂主梁与斜撑的连接节点，该位置是应力集中区域，建模时需要做圆弧过渡处理，避免直角焊接带来的应力集中，防止长期交变载荷下出现焊缝开裂；另外滑轮组的安装位置需要保证钢丝绳出线方向与滑轮轮槽中心线重合，偏角不能超过4度，否则会加剧钢丝绳与轮槽的磨损，甚至出现脱槽风险。

　　在实际使用场景中，这类悬臂吊通常固定在单个加工工位旁，负责该工位的工件上下料、工装夹具吊装转运，相比大型桥式起重机，它的操作更灵活，响应速度更快，不会占用车间的上部主起重通道，也不需要专门的操作人员持特种作业证值守，经过简单培训的工位操作工即可独立操作，能大幅降低工位间物料转运的等待时间，提升单工位的生产效率。建模过程中对各个运动部件都做了干涉检查，包括悬臂回转时与周边设备的安全距离、滑轮转动时与主梁结构的间隙、起升吊钩上下行程的极限位置，确保所有运动部件在全行程范围内都不会出现结构卡滞，同时对各个连接面的配合公差做了标注，方便后续加工制造时的尺寸校验，比如回转支承与立柱法兰的配合采用H7/k6的过渡配合，既保证连接刚性，又方便装配时的定位调整。
