4米跨距兼容多品牌三轴悬挂天车结构

　　这款悬挂式天车的核心应用场景覆盖小型机加工车间、仓储分拣区、设备维保工位这类需要频繁在固定区域内完成小吨位重物转移的作业面，区别于落地式起重设备，它依托建筑顶部结构承载，完全不占用地面作业空间，对于车间通道狭窄、地面设备排布密集的场景适配性极强，400公斤的额定载荷刚好匹配小型工件转运、工装夹具吊装、设备零部件拆装这类日常作业需求，不会出现大吨位起重设备的能力冗余问题，也能避免人工搬运带来的作业风险。

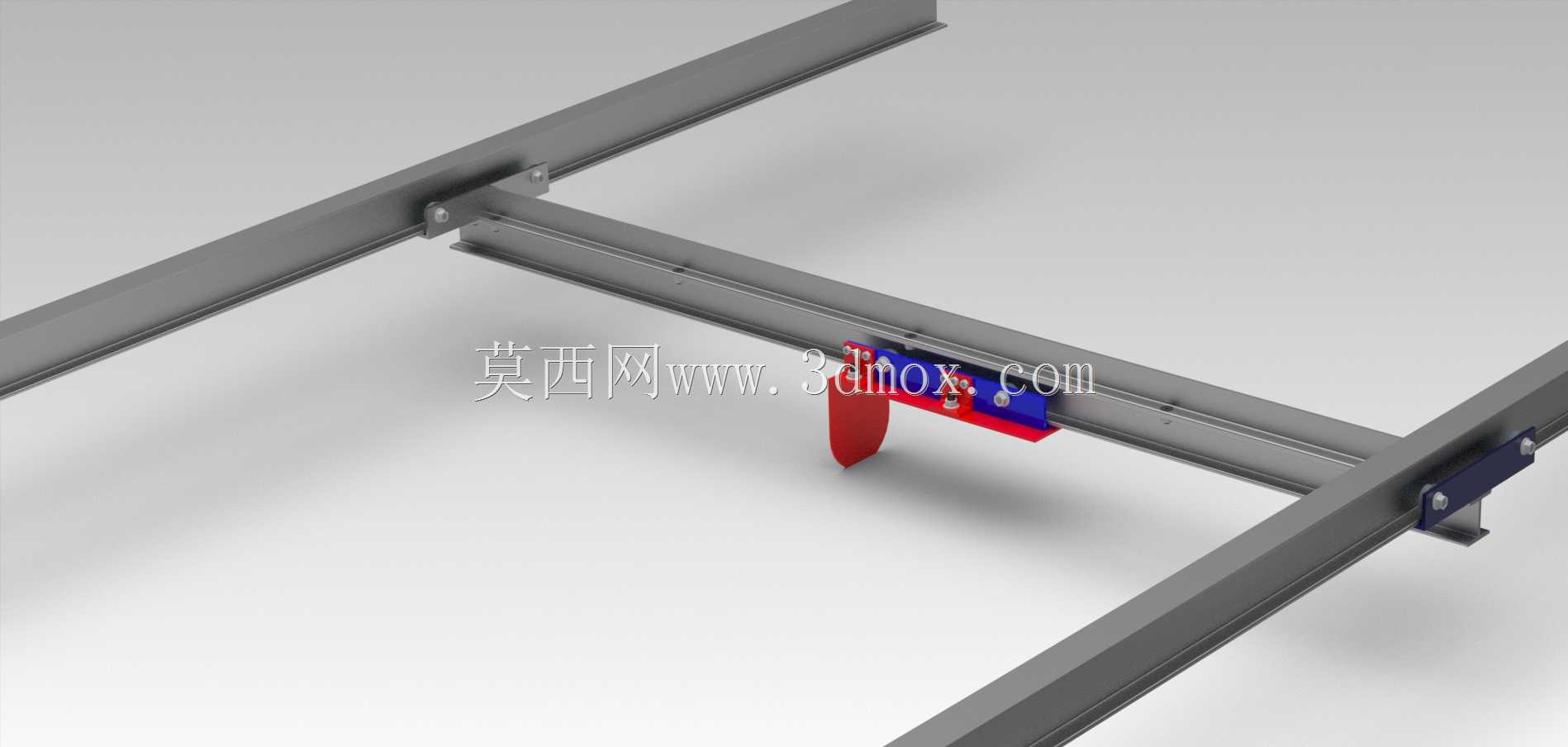

　　从结构设计逻辑来看，整套设备采用双主梁跨接的轨道布局，4米的主梁跨度刚好覆盖常规小型作业区的横向作业范围，纵向轨道可根据现场安装条件延伸拓展，三轴运动结构分别对应主梁沿纵向轨道的平移、电动葫芦沿主梁的横向移动、葫芦吊钩的垂直升降，三个方向的运动配合可覆盖作业范围内任意空间点位的重物取放，作业无死角。设计阶段特意做了多品牌电动工具的兼容适配，可直接匹配Einhell、Arebos、Güde三个主流品牌的轻型电动葫芦安装接口，用户无需额外做转接件加工，采购对应型号的葫芦即可直接装配使用，大幅降低现场安装的改造成本。

　　轨道部分采用标准型钢加工，截面选型经过载荷校核，在4米跨距下满载时的主梁挠度控制在工程允许范围内，不会出现长期负载下的永久变形，轨道两端设置有限位挡块，可防止行走轮脱轨，行走轮采用带轴承的滚轮结构，移动阻力小，手动推动即可轻松完成横向、纵向的位置调整，无需额外配置行走驱动机构，进一步压缩了设备的整体成本与后期维护量。葫芦安装座采用模块化设计，安装板上预留了多组安装孔位，除了适配指定品牌的葫芦外，也可根据用户实际需求调整孔位安装其他同规格的轻型起重葫芦，拓展性较强。

　　安装边界方面，整套设备需要依托建筑顶部的承重梁或者预设的吊装点固定纵向轨道，安装前需要确认顶部结构的承载能力满足满载时的总载荷要求，纵向轨道的平行度需要控制在合理公差范围内，避免行走时出现卡滞问题，主梁与纵向轨道的连接采用可调节的连接座，可在安装时微调高度差，保证主梁处于水平状态，确保葫芦行走顺畅。设备整体的垂直占用空间较小，吊钩的最低起升高度可根据现场层高调整葫芦的安装位置来适配，对于层高较低的车间也能有较好的适配性，不会出现吊钩行程不足无法满足起升高度要求的问题。

　　从实际使用角度出发，这套天车的结构没有复杂的电控系统，核心部件均为标准化的机械零件，后期维护只需要定期给滚轮轴承加注润滑脂、检查连接螺栓的紧固状态即可，维护成本极低，操作门槛也低，一线作业人员经过简单培训即可安全操作，非常适合小型生产单元的日常起重作业需求，相比大型桥式起重机，它的采购成本、安装成本都更低，对于作业范围固定、起重量不大的场景来说是性价比极高的起重解决方案。设计过程中也充分考虑了安装的便捷性，所有部件均采用螺栓连接，不需要现场做大量焊接作业，组装时只需要按照装配顺序依次连接轨道、主梁、葫芦安装座即可，安装周期短，对现场生产的影响小。
