ABB四极塑壳断路器电子脱扣单元结构

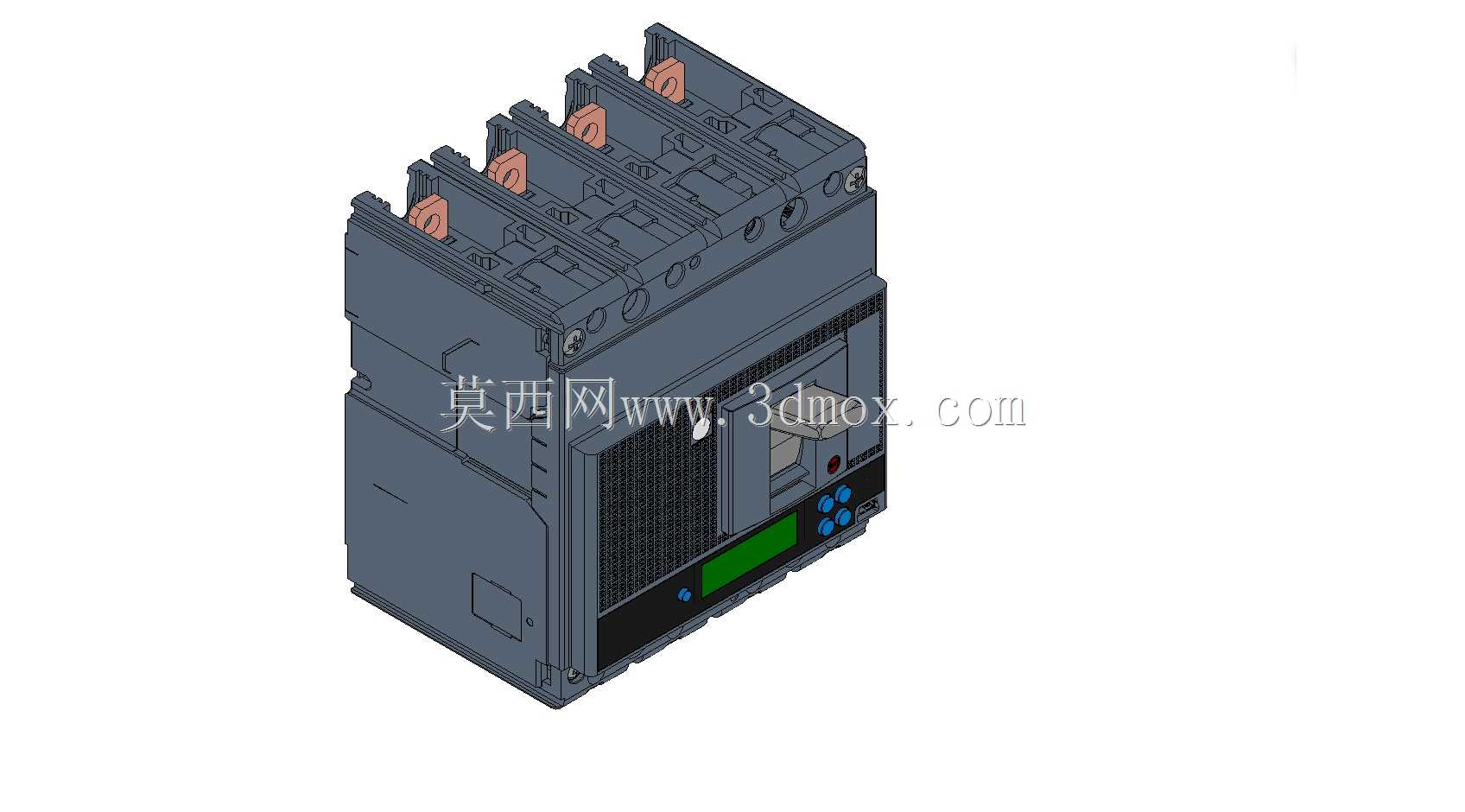

　　在低压配电系统的终端配电、二级配电回路里，四极塑壳断路器是兼顾三相线路与中性线通断、保护的核心元件，这款带电子脱扣单元的Tmax XT2系列产品，主要面向需要精准过载、短路、剩余电流保护的工业厂房配电、数据中心末端供电、商业综合体配电竖井这类场景，相比传统热磁脱扣的塑壳断路器，电子脱扣单元的保护阈值调节精度更高，可适配不同负载特性的回路保护需求，避免常规热磁脱扣在非线性负载、冲击负载场景下误脱扣或者保护拒动的问题。从结构设计来看，这款四极产品的四个极柱沿本体长度方向等距排布，每个极柱的进线端都预留了铜排接线的压接位，接线端子的压接面做了防滑齿纹处理，能保证大电流通过时接线处的接触电阻稳定，避免长期运行出现端子过热的隐患。

　　本体正面的操作手柄采用了符合人体工程学的凸起造型，分合闸位置有清晰的状态标识，手柄下方的电子脱扣模块区域集成了参数调节旋钮、状态指示灯与测试接口，调试人员不需要拆开断路器本体，就可以通过外露的调节旋钮完成长延时、短延时、瞬时保护的电流阈值整定，状态指示灯可以直接反馈脱扣原因，方便运维人员快速排查回路故障。安装边界方面，这款断路器采用标准35mm导轨兼容螺钉固定的双重安装结构，本体的安装孔位间距匹配行业通用的塑壳断路器安装尺寸，替换同壳架等级的旧产品时不需要重新在配电盘上打孔，能大幅缩短现场改造的施工周期。

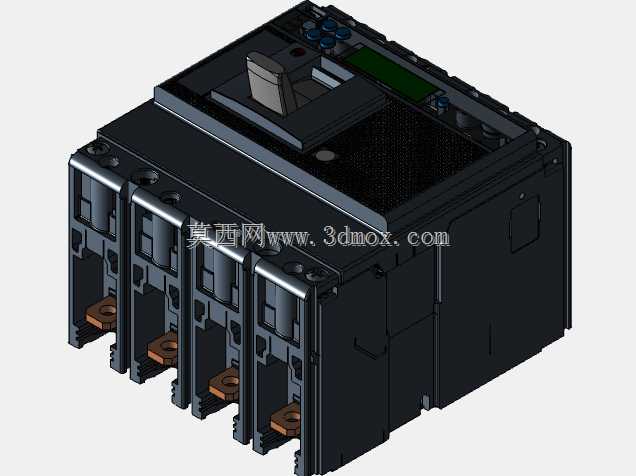

　　本体侧面预留了辅助触头、报警触头的扩展安装槽位，用户可以根据配电系统的信号采集需求，加装对应的辅助触点模块，不需要额外改动断路器的主体结构。从建模细节来看，模型还原了产品本体的散热格栅结构，断路器本体侧面与底部的散热槽是按照实际产品的空气流通路径设计的，大电流分断时产生的热量可以通过这些格栅快速散出，避免内部电子脱扣元件长期处于高温环境下出现参数漂移。四个极柱之间的隔弧壁结构也做了精准还原，隔弧壁的高度超出极柱接线端一定距离，能避免分断大电流时出现极间飞弧短路的问题，隔弧壁根部的加强筋结构也在模型中有所体现，保证隔弧壁在受到电弧冲击时不会出现变形碎裂。

　　电子脱扣单元的显示区域做了凹陷设计，避免操作手柄分合闸时磕碰损坏显示屏，调节旋钮的档位卡槽结构也做了还原，旋钮转动到对应整定档位时会有清晰的卡位反馈，避免现场整定参数时出现档位偏差。接线端子的紧固螺丝采用内六角结构，相比传统十字螺丝，内六角结构在大扭矩紧固时不容易滑牙，适合大电流回路的接线紧固需求，螺丝头部的沉台设计能保证螺丝紧固后不会突出端子平面，避免相邻极之间的电气间隙不足。这款产品的整体外形宽度比同电流等级的三极产品增加了一个极位的尺寸，在做配电盘排布设计时，需要预留对应的安装宽度，同时本体上方的接线空间要预留足够的铜排弯曲半径，避免接线时铜排应力过大损伤端子。本体底部的导轨卡扣做了弹性结构设计，安装时只需要将断路器对准导轨按压即可卡紧，拆卸时用螺丝刀撬动卡扣就可以快速取下，不需要完全松开固定螺丝，方便柜内的元件排布调整。
