蒙塔赫结合式精密传动连接组件结构

　　该结构件的设计初衷，是解决小空间内精密传动链路的轴向定位与扭矩传递稳定性问题，常见于小型精密加工设备的进给端、检测仪器的位移调节模块这类对安装空间有严格限制的场景，区别于常规的联轴器类连接件，它将定位基座与传动结合部做了一体化整合，省去了额外的安装转接板，能有效压缩整套传动单元的占用空间。从实际使用场景来看，这类组件多适配小载荷、高精度的直线或回转传动链路，比如光学检测设备的镜头微调机构、小型工装夹具的锁紧驱动端，在这类场景中，组件既要承担传动过程中的径向限位，还要保证结合面的同轴度误差控制在极小范围内，避免传动过程中出现卡顿或回程间隙超差的问题。

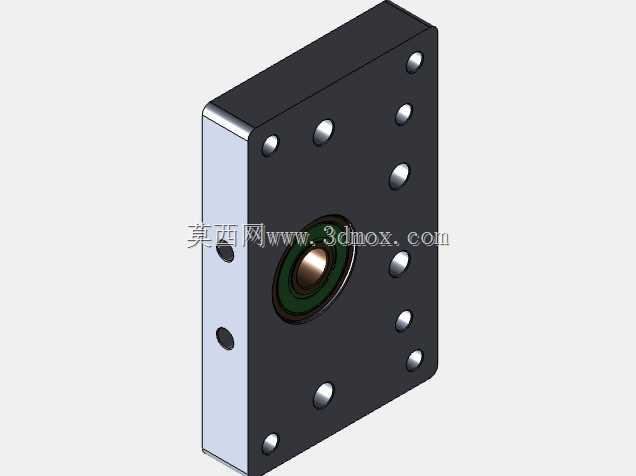

　　设计过程中，基座部分采用了块状一体式结构，侧面均匀排布的安装孔位，是按照标准安装孔距做的等距设计，既可以通过螺栓直接固定在设备的安装立板上，也能适配不同厚度的安装基板，孔位的沉头设计可以保证螺栓安装后端面无凸起，不会和周边运动部件产生干涉。基座上的开槽结构是为传动部件的嵌入预留的安装空间，槽体的宽度与内置传动件的外径做了间隙配合设计，装配时可以直接将传动轮组沿槽体推入，再通过侧部的紧固件完成锁紧，不需要复杂的对位工装，能大幅提升现场装配的效率。外露的环形结合部件是扭矩传递的核心，它的端面做了阶梯式定位结构，和基座内部的轴承内圈完全贴合，运转时可以将径向载荷直接传递到基座本体，避免载荷直接作用在驱动轴上，延长驱动端部件的使用寿命。

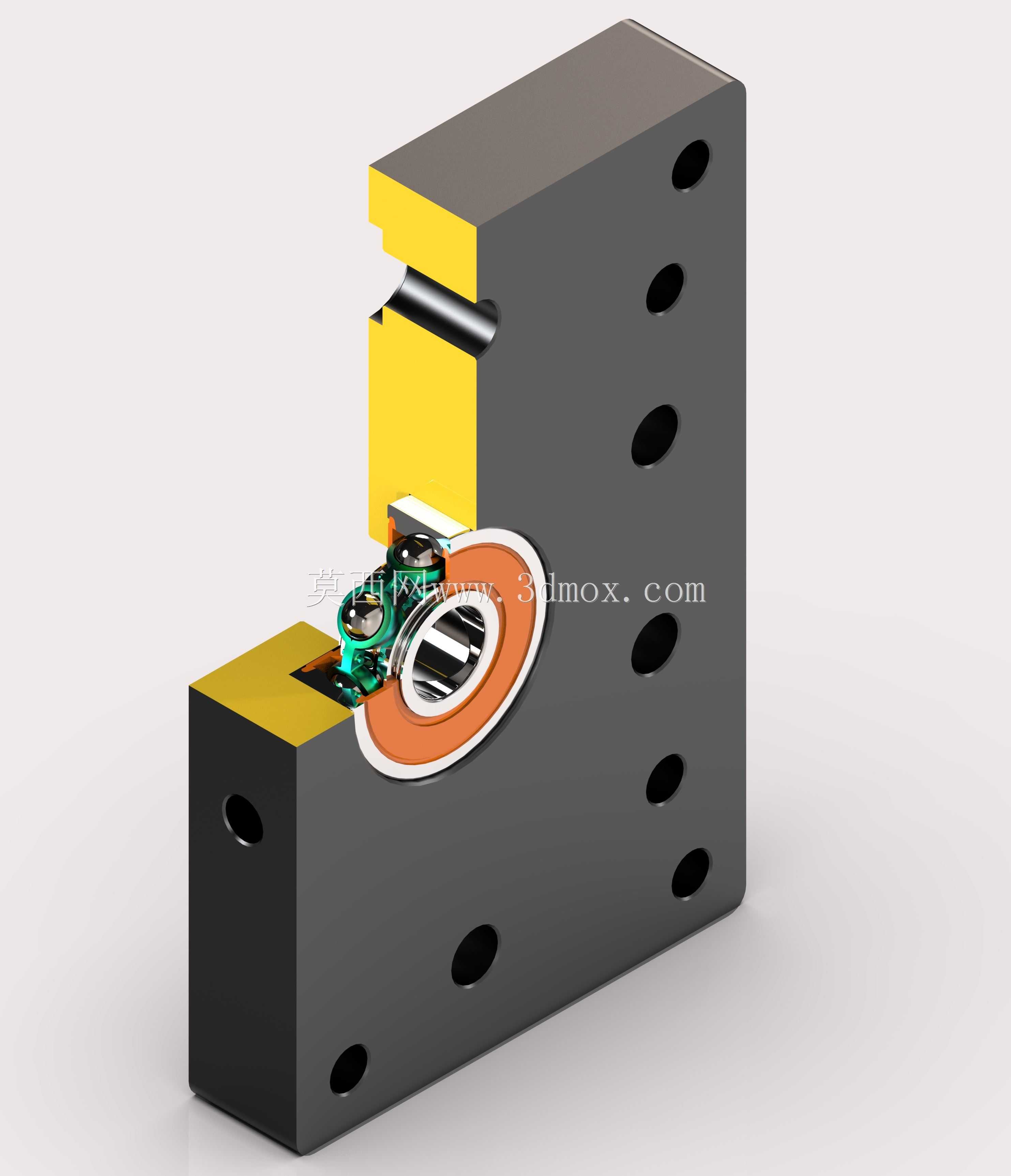

　　结合部的橙色环形层是耐磨缓冲层，采用非金属耐磨材质，既能减少传动结合面的硬摩擦损耗，还能吸收传动过程中产生的微小振动，降低运转时的噪音传递。从安装边界来看，整个组件的外形为规整的直角块结构，三个相邻的安装面都做了平面度处理，安装时可以直接以这三个面为定位基准，不需要额外加工定位面，基座的总厚度控制在常规安装型材的标准宽度范围内，不需要对设备安装架做额外的裁切改造。组件上的黄色标识区域是装配对位标记，现场装配时只要将传动件的标记线与该区域对齐，就能保证初始安装位置的同轴度符合设计要求，降低装配对位的难度。

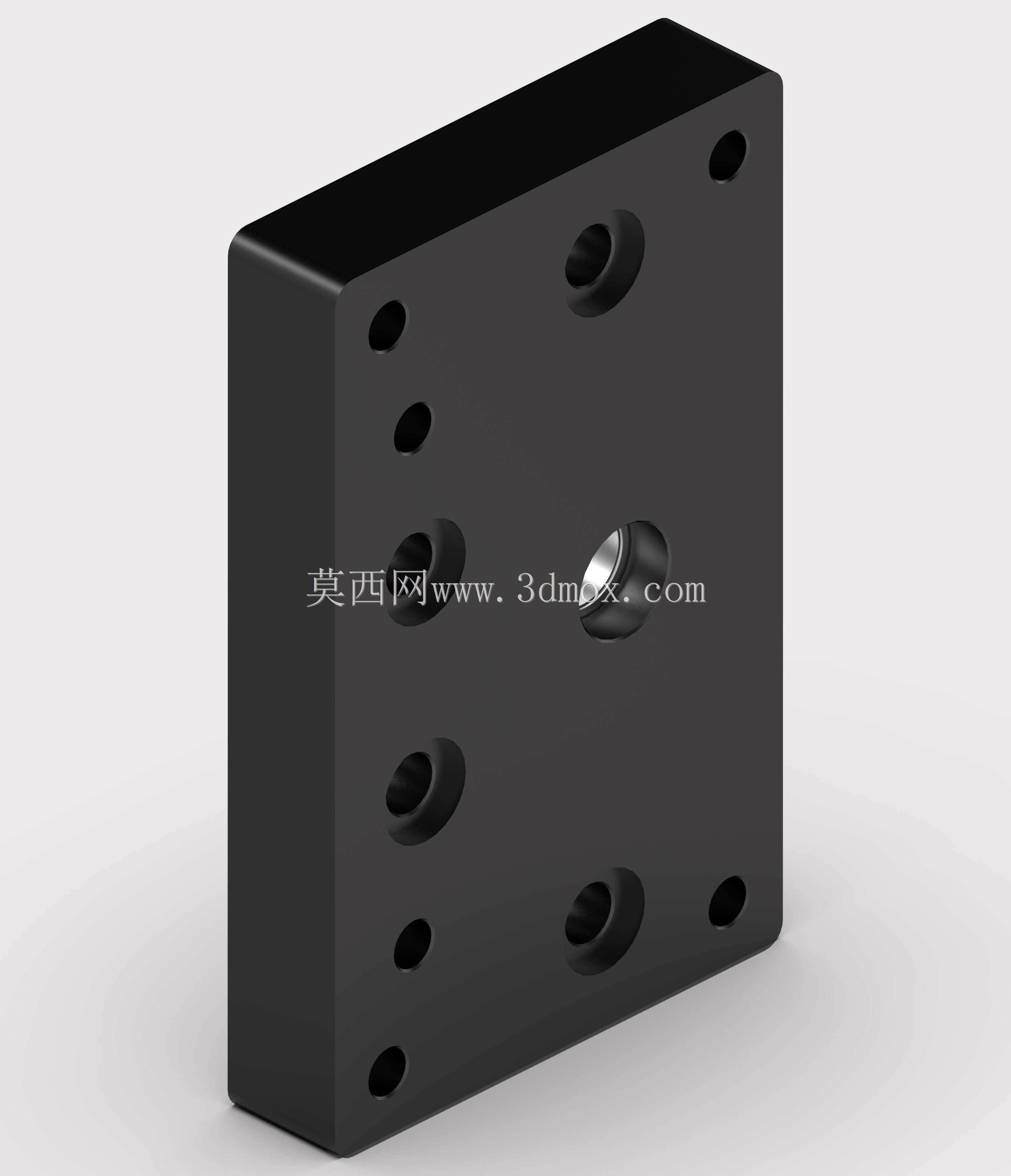

　　内部的锁紧结构采用了侧向顶紧的方式，锁紧件隐藏在基座开槽的内部，不会外露在组件外侧，既避免了运转过程中锁紧件与周边部件发生剐蹭，也能防止车间内的切削液、粉尘进入锁紧缝隙造成锈蚀卡滞。在实际选型适配时，这类组件不需要额外搭配转接支座，只要确认安装面的孔位间距匹配，就能直接替换同规格的传统传动连接结构，替换后整套传动链路的轴向尺寸可以缩短近三分之一，对于需要压缩设备整体体积的紧凑型设备设计来说，能留出更多的空间给其他功能模块。结构设计时还考虑了维护便利性，整个组件的拆解不需要专用工具，只要松开侧部的锁紧螺栓，就能将内部的传动结合件整体抽出，更换耐磨层或者清洁内部粉尘时，不需要将整个基座从设备上拆下，能大幅减少后期维护的停机时间。基座上的安装孔采用了通孔设计，既可以从正面穿螺栓固定，也可以从背面穿装，适配不同方向的安装操作空间，即使是在设备内部狭窄的安装腔体内，也能顺利完成装拆操作。传动结合面的尺寸做了通用化设计，可以适配不同直径的驱动轴，只要更换对应内径的轴套，就能匹配不同规格的驱动单元，不需要重新加工基座本体，提升了组件的通用适配性。
