130齿外齿式回转支承轴承结构设计

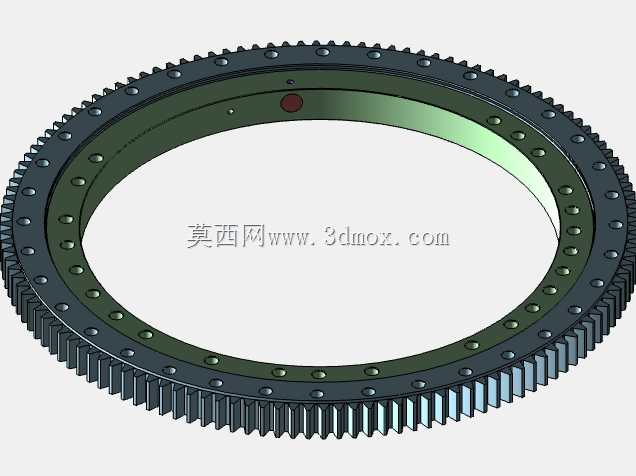

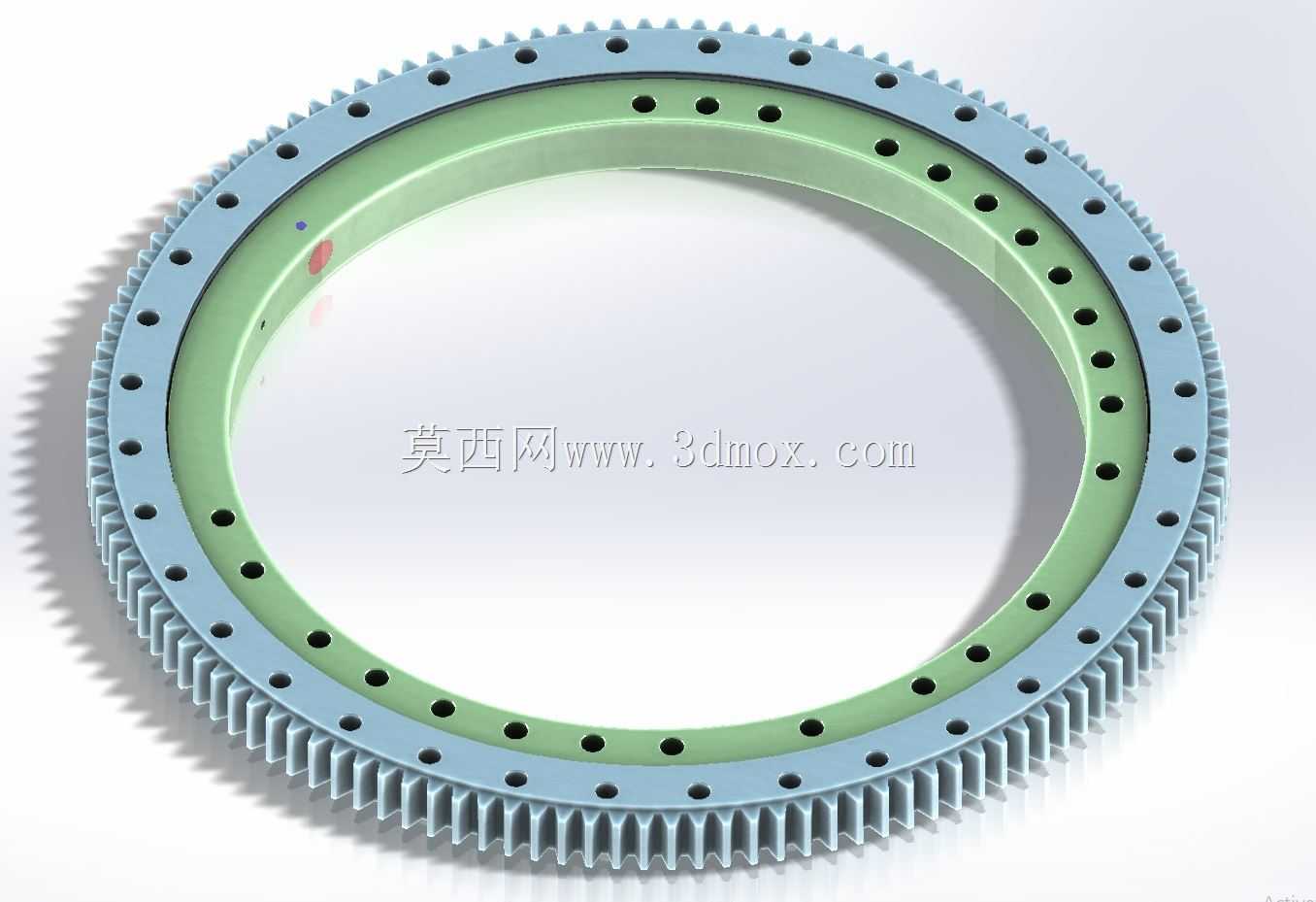

　　从结构设计逻辑来看，整体采用内圈、外圈分体式结构，其中外圈集成了130齿的外啮合直齿结构，齿部参数匹配常规模数的传动齿轮啮合要求，齿面加工预留了热处理后的磨削余量，能满足中低速重载工况下的齿面接触强度要求；内外圈的端面均布了一圈通孔安装位，孔位的节圆尺寸、孔径公差经过匹配计算，既可以通过螺栓直接与上下安装基座刚性连接，也能适配定位销的精确定位需求，避免安装后出现回转偏心的问题。这款带外齿的回转支承结构，核心应用场景覆盖工程机械回转机构、自动化转台、风电偏航系统、港口起重设备回转平台这类需要同时承受轴向载荷、径向载荷与倾覆力矩的重载传动部位，区别于普通径向轴承仅能承受单一方向载荷的特性，这类集成齿圈的回转支承可以在实现相对回转运动的同时，直接通过齿圈啮合传递回转扭矩，省去了额外布置大齿圈的安装空间，在紧凑型设备的结构布局中优势十分明显。

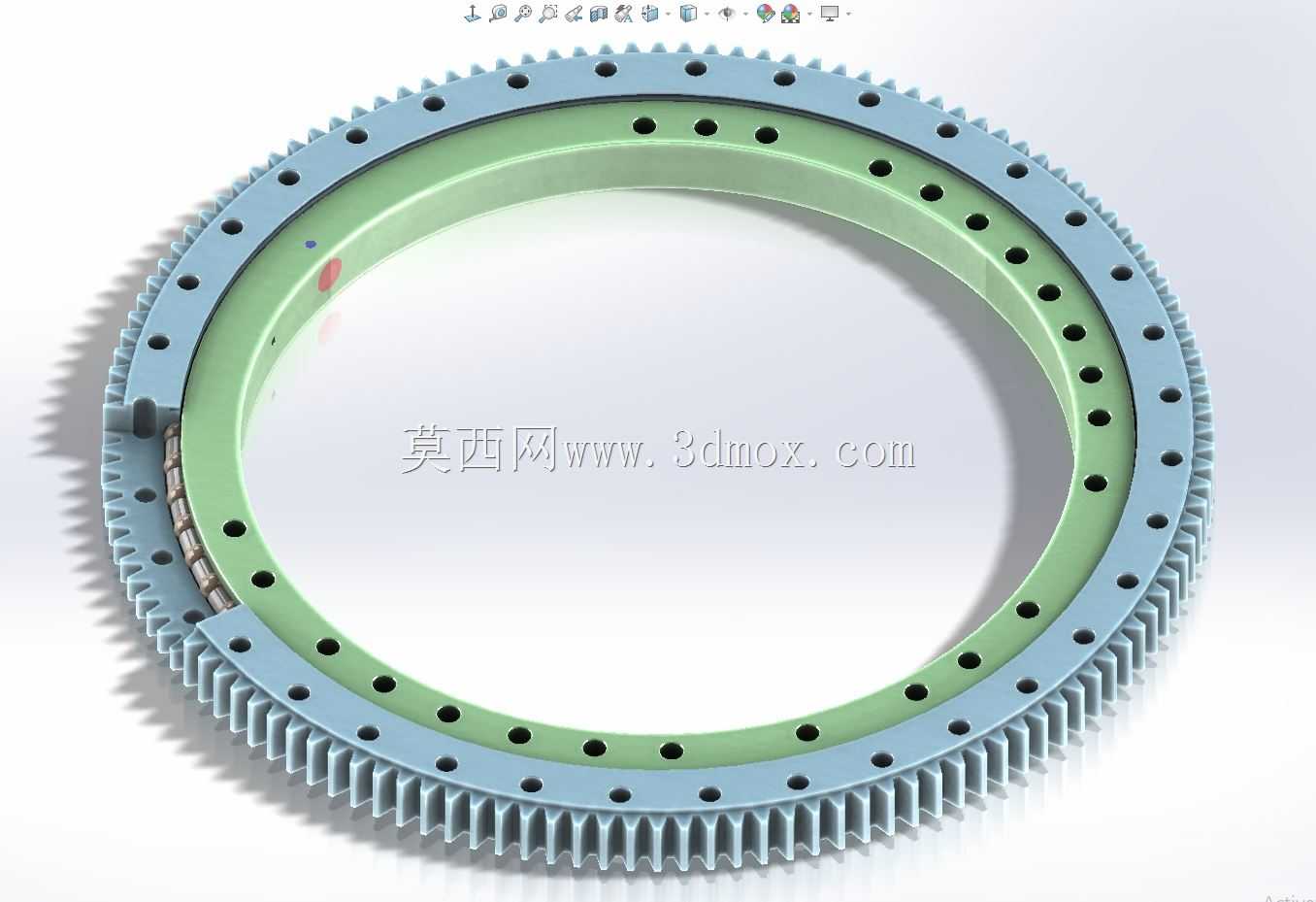

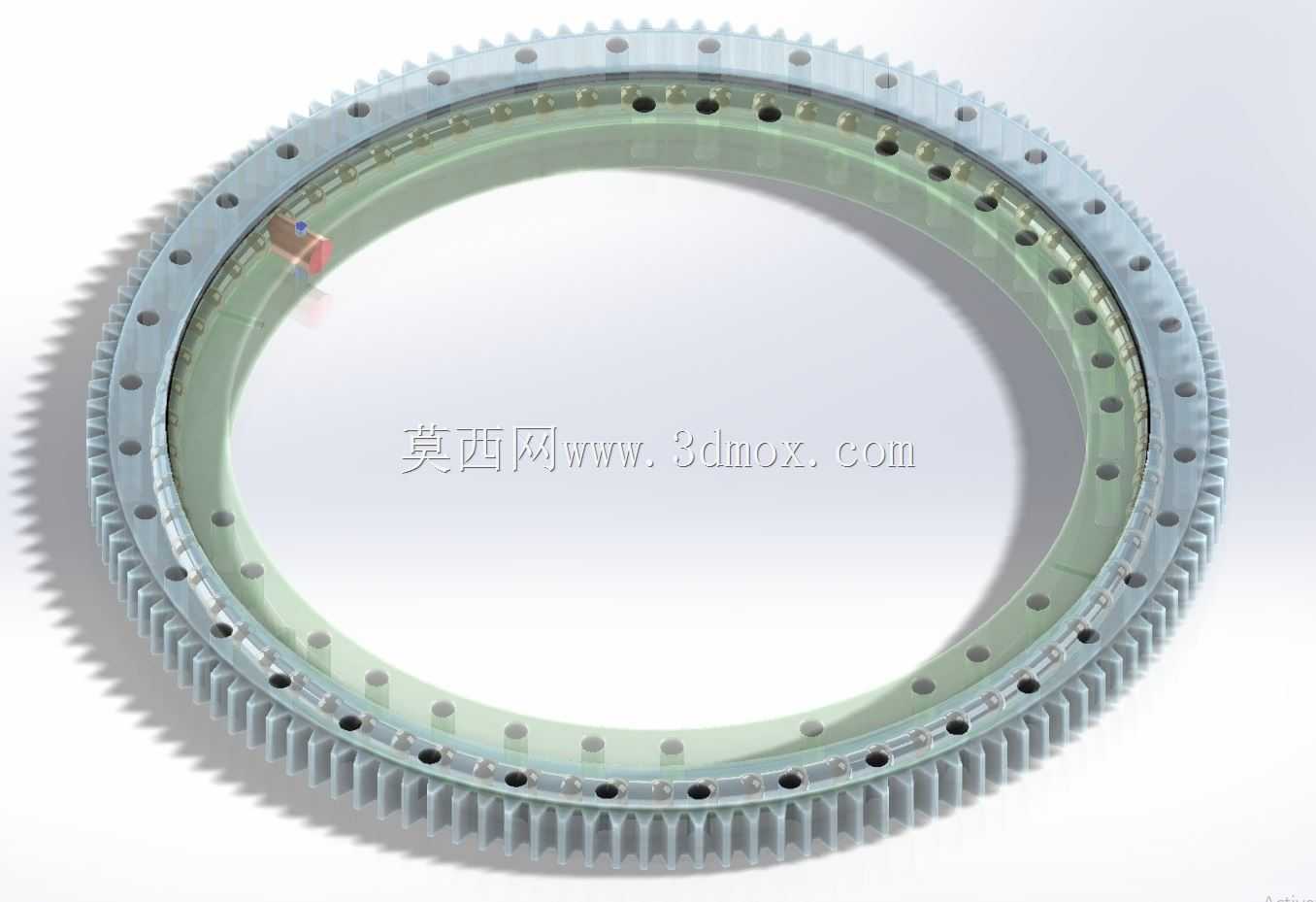

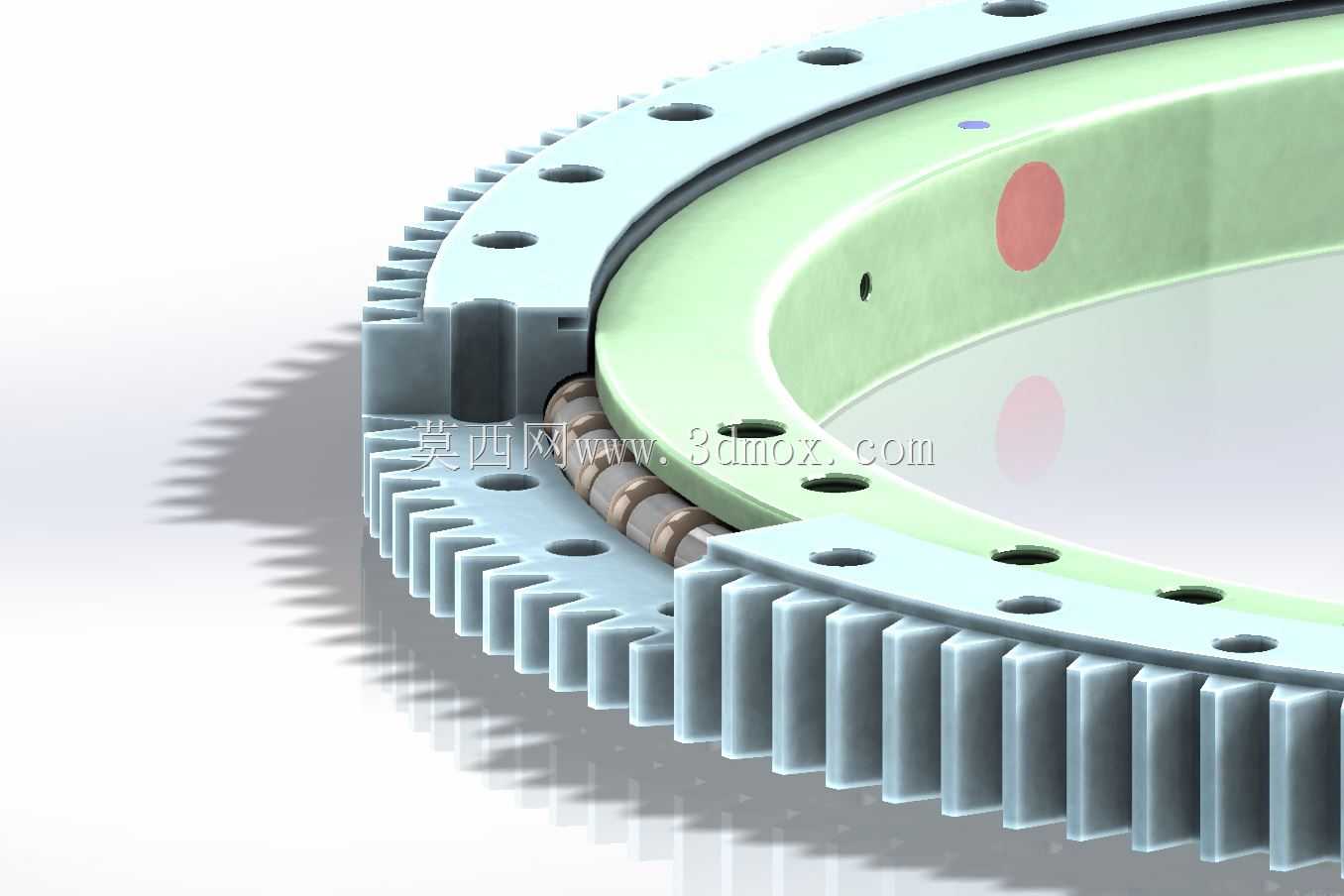

　　滚道部分采用交叉圆柱滚子的排布设计，滚动体在滚道内呈90度交叉排列，相比传统钢球滚道的线接触形式，圆柱滚子与滚道的接触面积更大，单位面积承受的压应力更低，在同等外形尺寸下能承载更高的倾覆力矩，这也是这类回转支承能在起重、工程机械领域广泛应用的核心原因；滚动体之间设置了分段式保持架，避免滚动体在回转过程中出现相互摩擦、挤卡的问题，同时保持架的分段设计也方便后期维护时的滚动体更换，不用完全拆解整个轴承就能完成局部损耗件的替换。

　　安装边界方面，整个支承的外径尺寸围绕齿顶圆做了限位设计，安装时需要注意齿圈与驱动小齿轮的啮合侧隙，侧隙过小会导致回转卡滞、齿面异常磨损，侧隙过大则会出现回转回程误差过大、传动精度不足的问题；端面安装孔的沉头深度经过匹配计算，螺栓锁紧后螺栓头不会突出安装端面，避免与周边回转部件发生干涉；滚道的密封槽设置在内外圈的配合缝隙处，可适配丁腈橡胶材质的双唇密封圈，能有效阻挡外界粉尘、水汽进入滚道内部，同时防止滚道内的润滑脂泄漏，在户外露天工况下也能保证较长的维护周期。

　　从实际使用的角度出发，这类集成齿圈的回转支承在设计时特意将连接孔与齿圈、滚道做了同轴度公差约束，安装基准面的平面度要求控制在合理范围内，避免基座安装面平面度不足导致轴承装配后出现滚道变形、回转阻力骤增的问题；齿圈的齿向公差也结合安装变形量做了补偿，当螺栓锁紧后齿面的接触斑点能均匀分布在齿高中部，不会出现偏载断齿的风险。不同于小型精密回转支承，这款130齿的结构更偏向中重载工况，滚动体的直径、滚道的淬硬层深度都做了针对性强化，能承受频繁启停的冲击载荷，在挖掘机上车回转、堆垛机转台、自动化焊接变位机这类设备上，这类结构的回转支承可以替代传统的回转支撑+独立齿圈的组合方案，减少零部件数量，降低装配时的同轴度调整难度，同时整体结构的高度更低，能有效压缩设备的竖向安装空间。在建模过程中，滚道的曲率、滚动体的间隙、齿形的渐开线参数都严格按照机械设计手册的相关规范做了参数化设置，齿根部分做了圆角过渡避免应力集中，安装孔的位置度公差也在模型中做了标注参考，方便后续结构工程师直接调用模型做整机布局时，快速核对安装尺寸、啮合间隙，不用反复测绘实物就能完成周边结构的匹配设计。
