立式支腿圆筒型物料搅拌装置结构设计

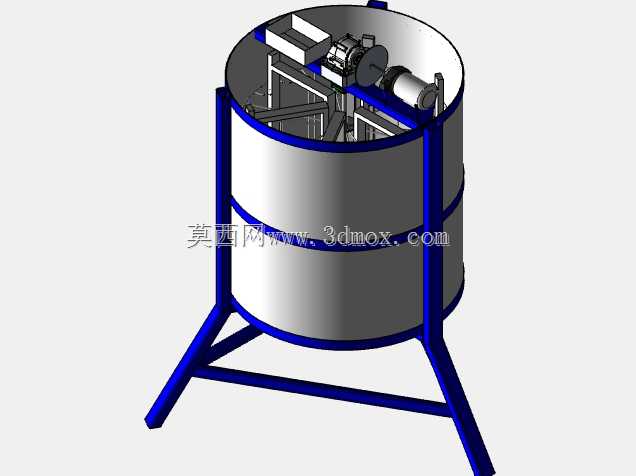

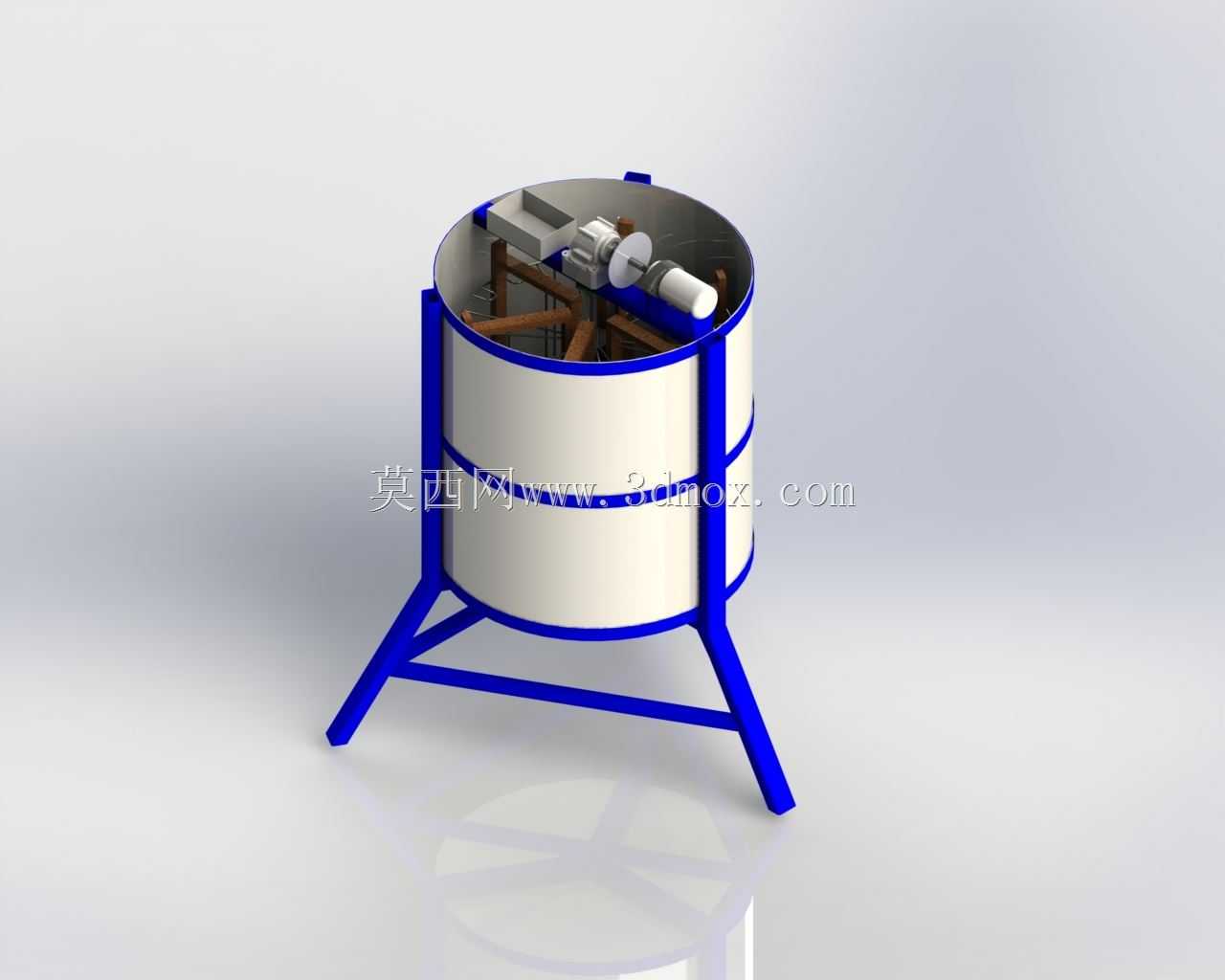

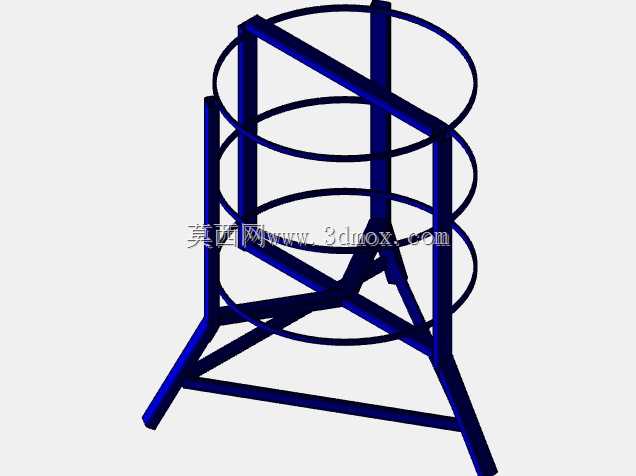

　　这套立式搅拌装置的三维结构，核心针对中小批量膏状、颗粒状混合物料的工况设计，常见于精细化工配料、食品原料预混、建筑辅材制备这类对搅拌均匀度有要求，但单批次处理量不需要达到大型工业搅拌线级别的场景。整体采用立式圆筒罐体作为物料容纳主体，罐体外部设置两道环形加强箍，抵消内部物料搅拌过程中对罐壁产生的侧向挤压力，避免长期满载运行出现罐壁鼓胀变形的问题，底部采用三支点斜撑支腿结构，支腿与罐体下沿采用焊接式连接节点，支腿向外倾斜展开形成稳定的支撑三角，安装时不需要额外做大面积预埋基础，只要地面平整度误差控制在5mm以内，就能保证设备运行时的稳定性，不会出现搅拌轴偏心晃动的情况。

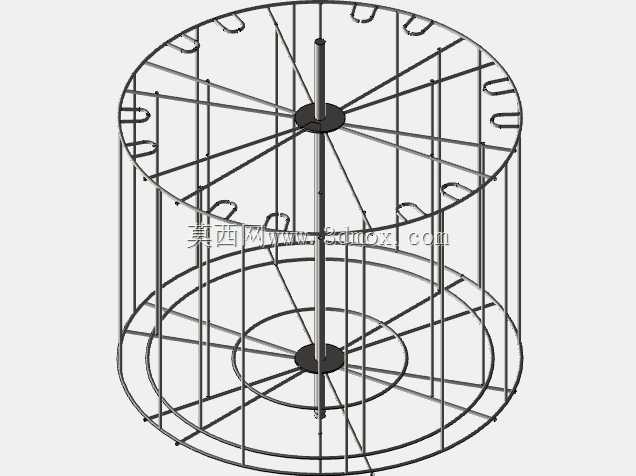

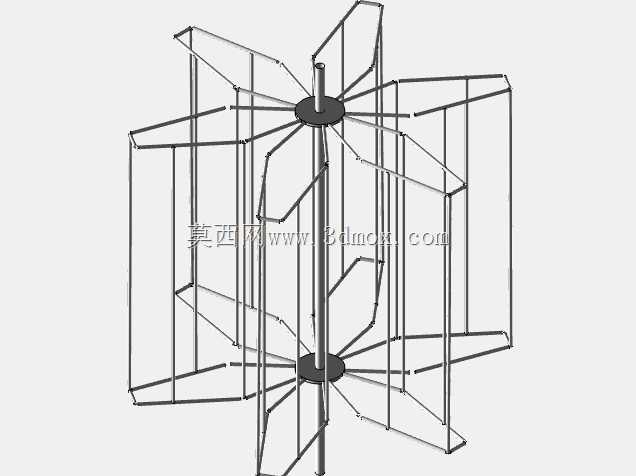

　　罐体内部的搅拌组件采用横置搅拌轴搭配多组桨叶的布局，和常规顶置搅拌轴的结构不同，这套设计将驱动端设置在罐体上部的侧边平台，搅拌轴横向贯穿罐体上部腔体，桨叶采用框架式结构搭配斜向刮壁板，搅拌过程中既可以带动腔体内部物料做上下循环翻动，刮壁板还能及时刮除粘附在罐壁上的物料，避免长期粘附出现物料干结、混合不均的问题，罐体顶部预留半开式检修口，日常清理内部残留、更换易损桨叶的时候不需要完全拆解顶盖，单人就能完成常规维护操作。

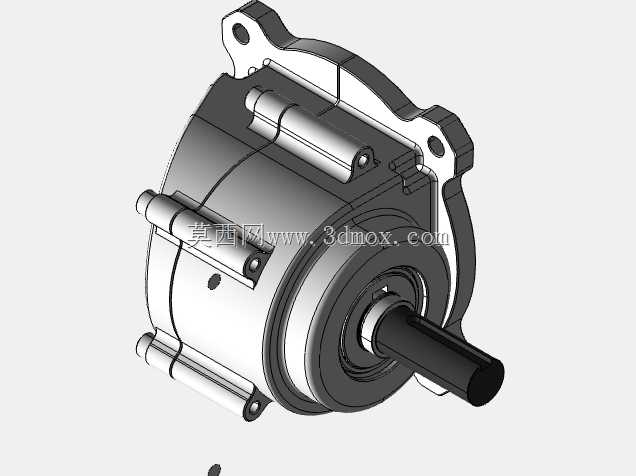

　　从安装边界来看，整套设备的最大外轮廓尺寸集中在支腿展开范围，罐体直径约为支腿支撑跨度的70%，安装时只需要在三个支腿的落点位置预留固定螺栓孔即可，不需要额外占用周边的操作空间，罐体侧边预留的驱动端安装位，可以匹配不同功率的减速驱动单元，根据处理物料的粘度差异调整输出转速，处理低粘度流体物料时可以调高转速提升混合效率，处理高粘度膏状物料时可以调低转速增大输出扭矩，避免驱动单元过载烧毁。

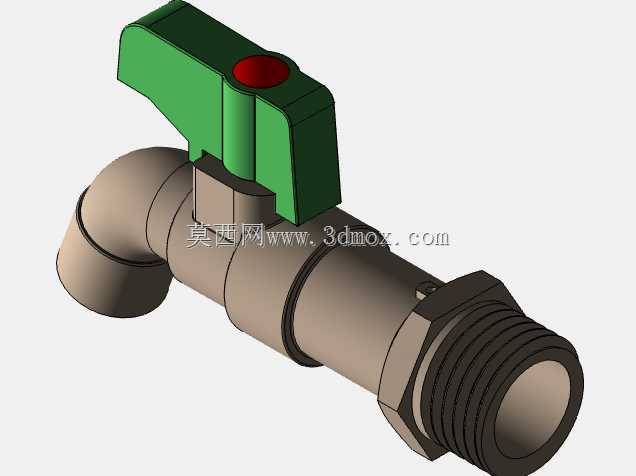

　　设计过程中特意将支腿的高度设置为罐体总高度的三分之一，既保证了罐体底部距离地面有足够的空间安装卸料阀门，也避免整体重心过高导致设备运行时晃动量过大，罐体底部采用锥底过渡结构，卸料口设置在锥底最低位置，搅拌完成后物料可以依靠自重完全排出，不会在罐底残留积料，减少每次换料后的清理工作量。罐体上部的驱动安装平台做了加高护栏设计，日常检修驱动部件时可以避免工具滑落掉入罐体内部，平台表面做了防滑纹路处理，操作人员站在平台上作业时不容易滑倒。

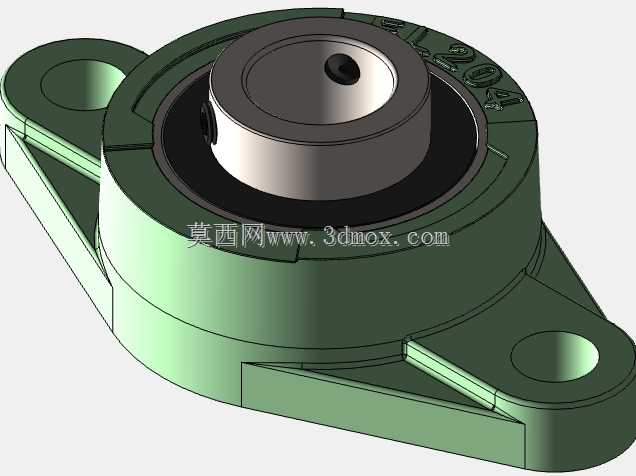

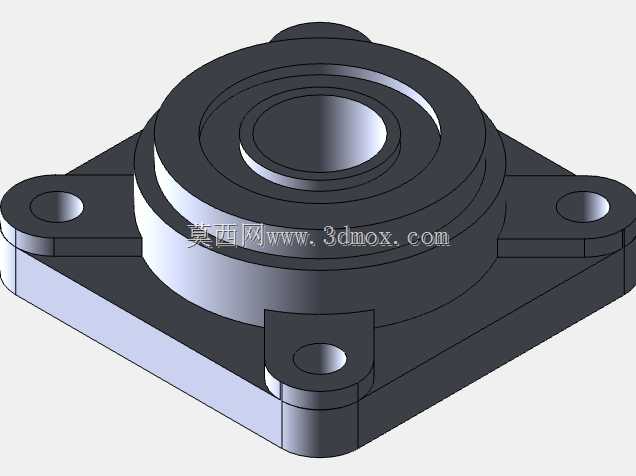

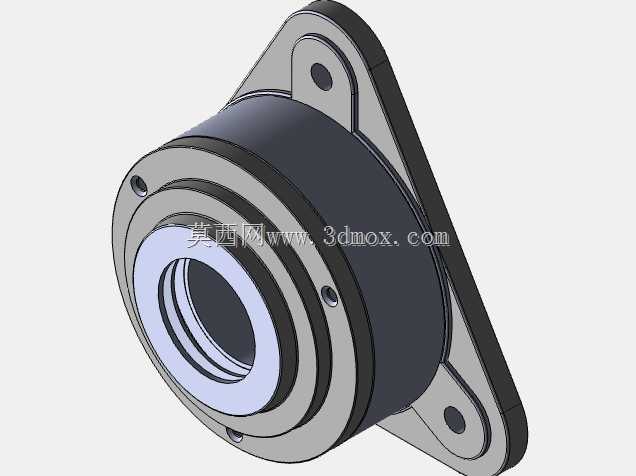

　　和常规立式搅拌设备相比，这套结构的搅拌轴受力更均匀，横置布局的搅拌轴不需要承担过长的悬臂载荷，轴端的密封件使用寿命更长，不容易出现轴端漏料的问题，两道环形加强箍除了结构加强的作用，还可以作为外部管线的固定支点，需要添加温度监测、液位传感等附加组件时，可以直接将支架固定在加强箍上，不需要额外在罐壁打孔焊接，减少对罐体结构的破坏。支腿与地面接触的端板设置了长条形调节孔，安装时可以小范围调整设备的固定位置，抵消地面预埋螺栓的位置误差，降低现场安装的对位难度。

　　在实际工况应用中，这套结构可以适配多种物料的混合需求，只需要更换不同形式的搅拌桨叶，就能满足干粉混合、湿料搅拌、浆料分散等不同工艺要求，罐体本身的密封结构可以根据需求升级为全密封形式，适配需要防尘、防挥发的物料处理场景，整体结构没有复杂的异形构件，所有零部件都可以采用常规板材、型材加工制作，加工难度低，后期维护更换配件的成本也相对可控，适合中小型加工企业作为批次物料混合的主力设备使用。
