内燃机驱动碎草切碎作业设备结构设计

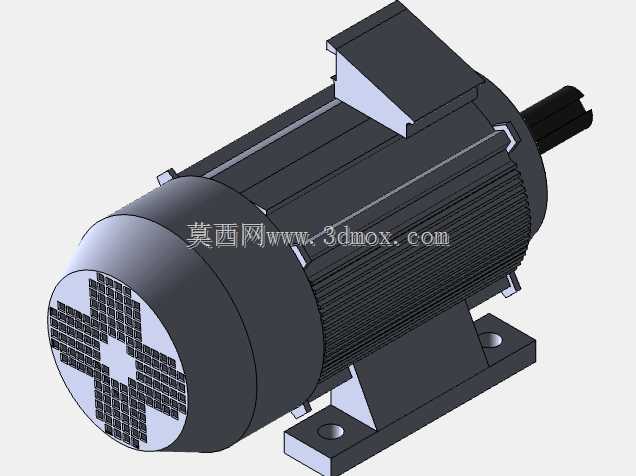

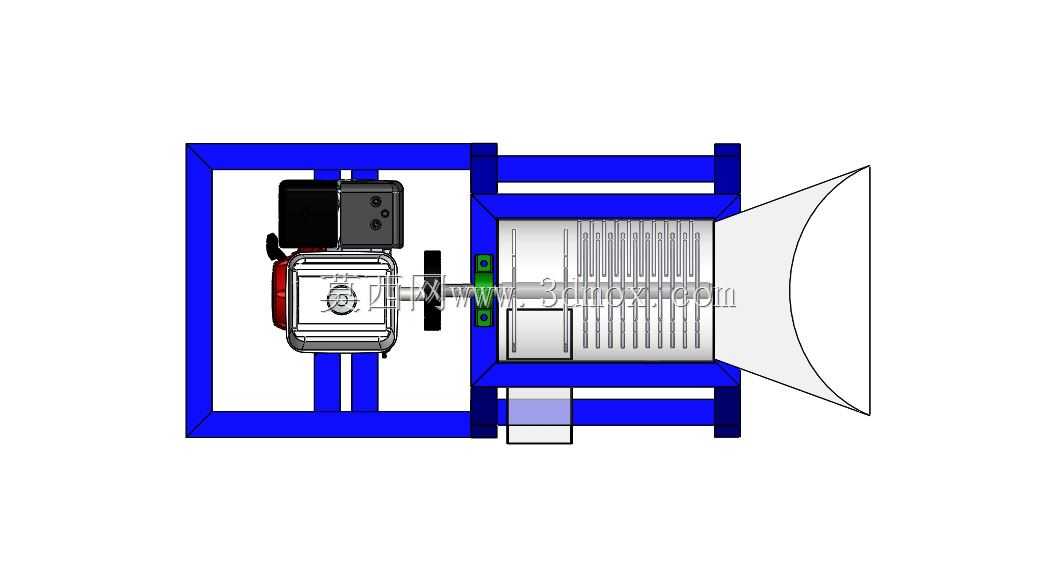

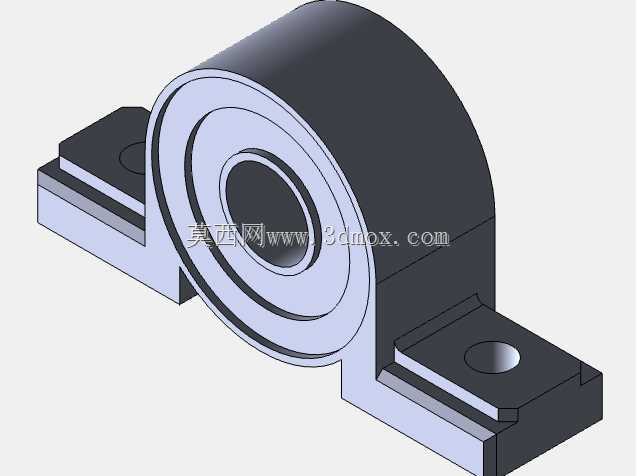

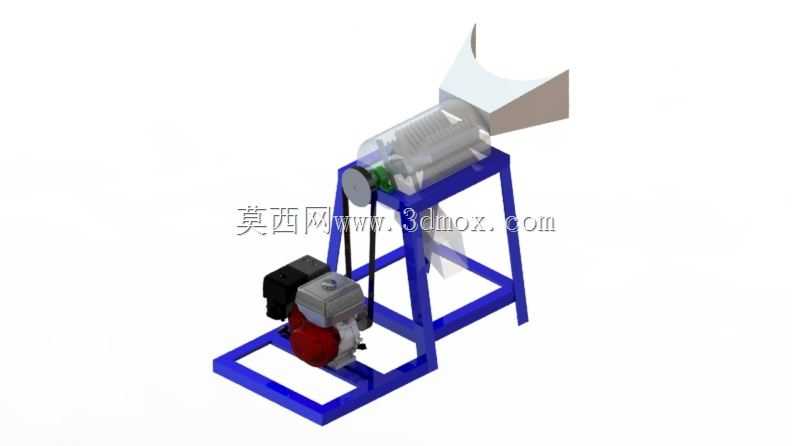

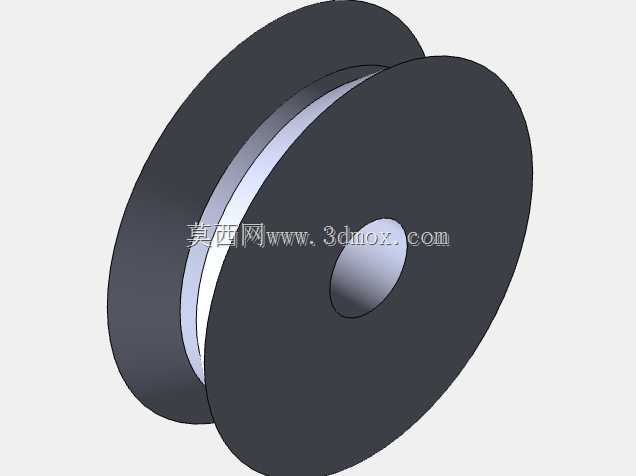

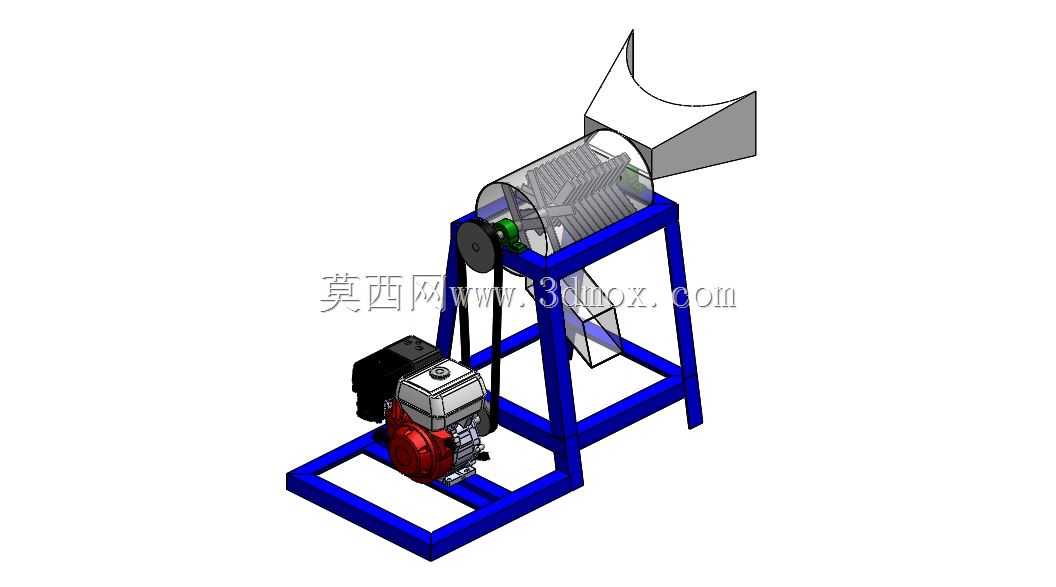

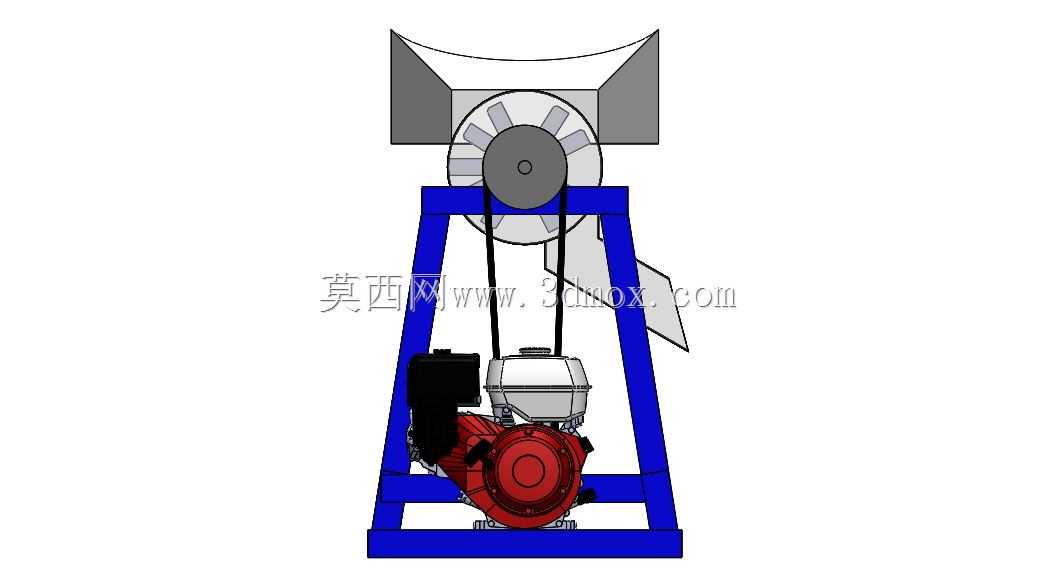

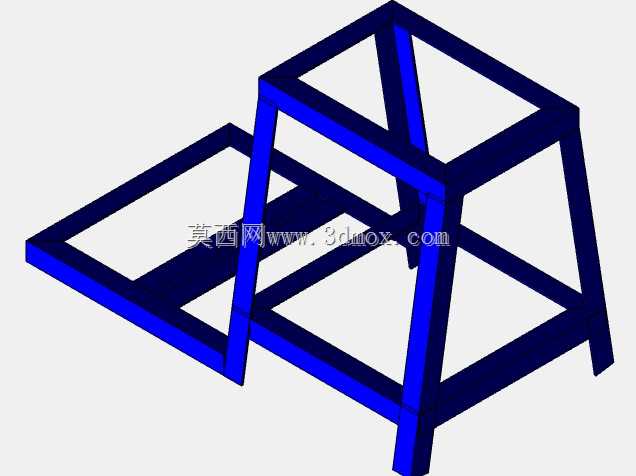

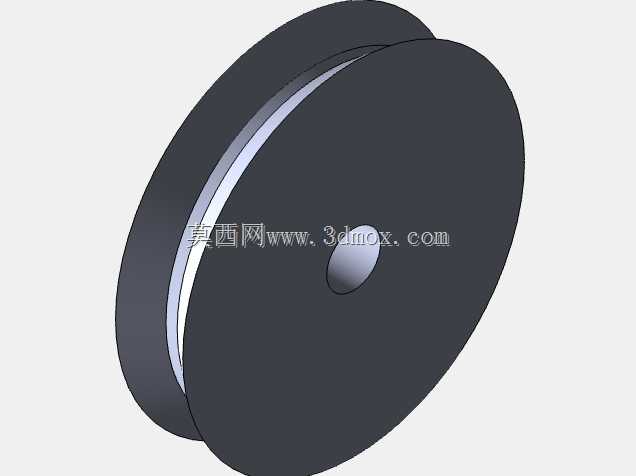

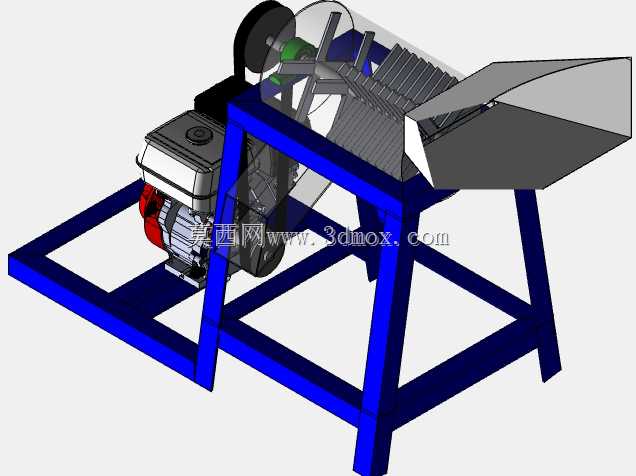

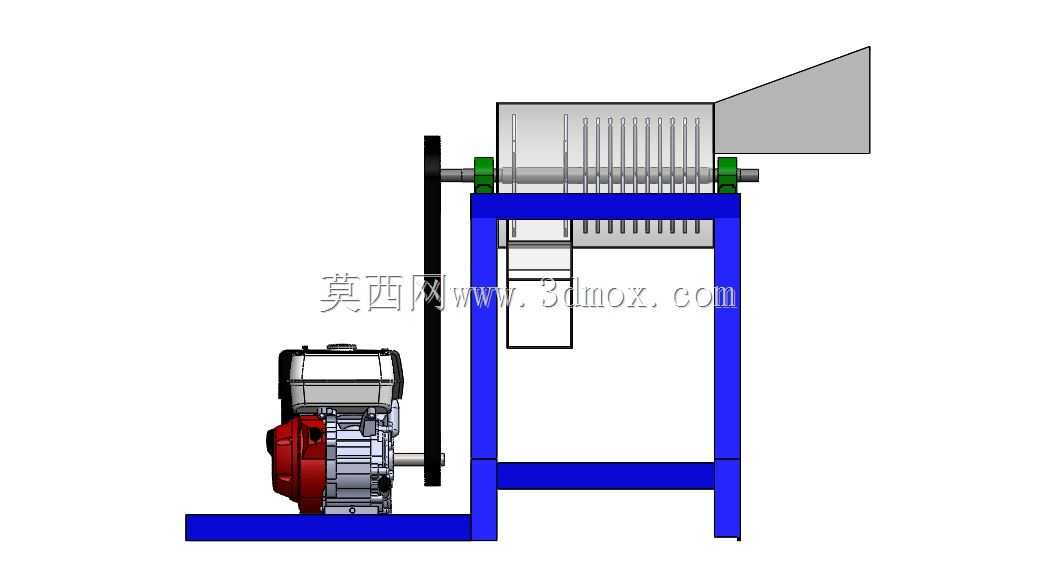

　　这款碎草作业设备的三维结构设计，核心围绕小规模农牧场景的草料切碎需求展开，适配丘陵散户种植、小型养殖场地的日常草料处理作业，可完成青秸秆、鲜牧草、田间杂草的切碎加工，处理后的草料可直接用于畜禽饲喂、堆肥发酵或者秸秆还田预处理，解决了人工铡草效率低、劳动强度大的实际痛点。从整体结构布局来看，设备采用方管焊接一体式机架作为承载基础，机架底部做了加宽矩形支撑框架设计，四个支腿垂直向上延伸承托上方的切碎腔体，动力单元直接固定在底部支撑框架的左侧区域，这种低位布置动力的方式可以有效降低整机重心，减少作业过程中的振动偏移，不需要额外做复杂的地基固定，在平整的硬化地面甚至压实的泥土地面就可以直接放置作业，适配野外临时作业点的移动使用需求。动力传递采用皮带轮减速传动结构，内燃机输出轴端安装小直径主动带轮，切碎腔主轴端安装大直径从动带轮，通过三角带传递扭矩，这种传动方式一方面可以通过带轮直径差实现减速增扭，匹配切碎刀辊需要的低转速大扭矩作业特性，另一方面皮带传动具备过载缓冲能力，当进料过多导致刀辊卡滞时，皮带可以产生打滑避免动力端过载损坏，相比刚性齿轮传动更适合农用作业的复杂工况，日常维护只需要定期调整皮带张紧度即可，不需要复杂的润滑维护。

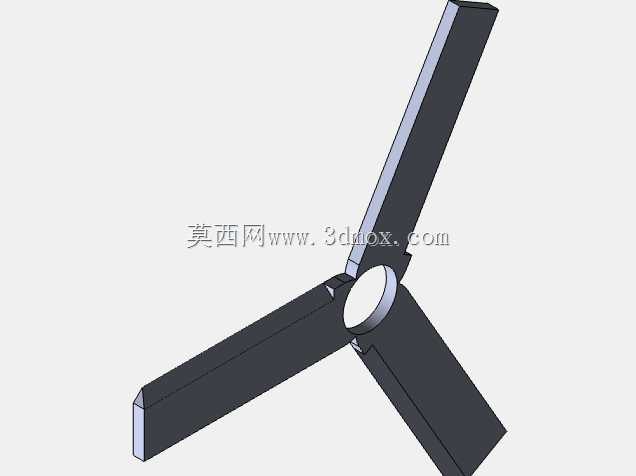

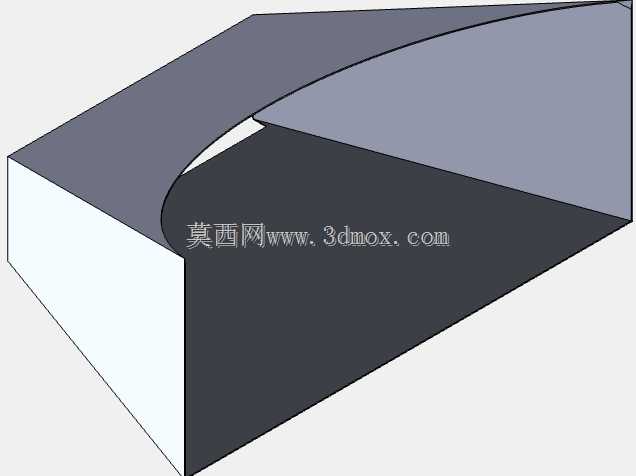

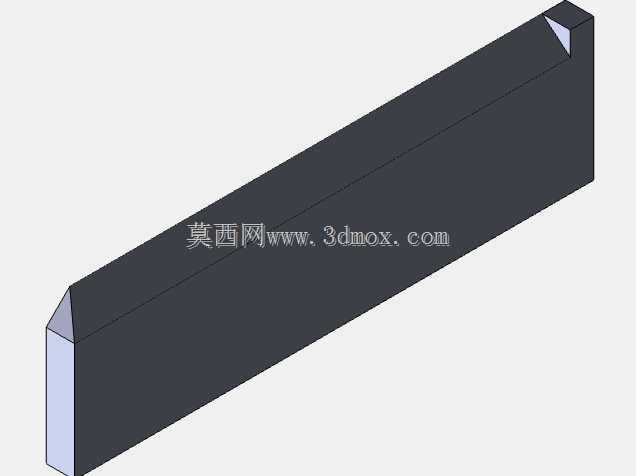

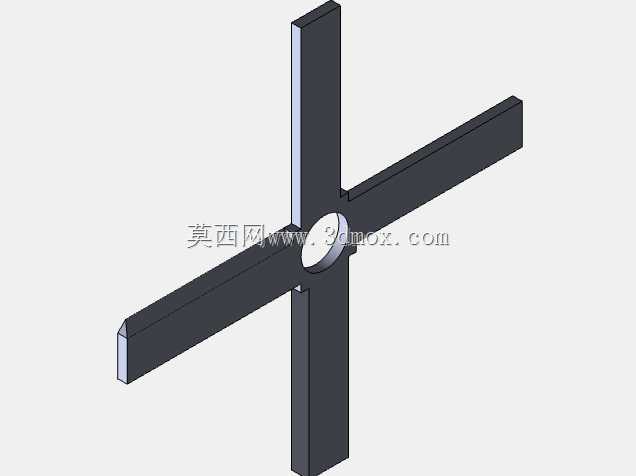

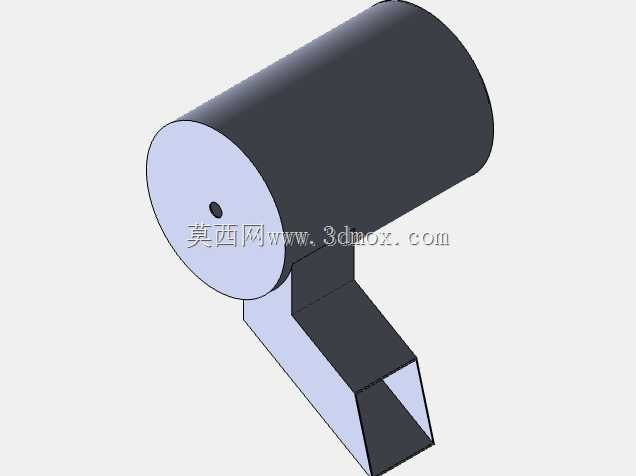

　　切碎腔体采用半封闭圆筒式结构，上方设置倾斜式宽口进料斗，进料斗的倾斜角度经过适配设计，操作人员站在设备侧方就可以将草料顺着进料斗斜面送入切碎腔，不需要过度探身，同时进料斗的收口结构可以引导草料集中进入刀辊切削区域，避免草料散落到腔体外部造成浪费。腔体内部的刀辊采用螺旋排布的动刀结构，配合腔体侧壁固定的定刀形成剪切副，草料进入腔体后被高速旋转的动刀带动，在动刀与定刀的间隙处被剪切为段状，切碎后的草料顺着腔体末端的斜向出料口直接排出，出料口的朝向可以根据使用需求调整角度，直接对接收集袋或者小型输送装置，减少人工接料的工作量。

　　从安装边界尺寸来看，整机长度控制在1.2米左右，宽度约0.6米，整机高度不超过1.1米，整体重量控制在单人可辅助移动的范围内，机架底部预留了可选装脚轮的安装孔位，用户可以根据自身使用需求加装万向脚轮，方便在不同作业区域之间转场移动。设计过程中充分考虑了农用设备的易维护性，切碎腔体的侧盖板采用快拆螺栓固定，需要清理腔体内残留草料、更换磨损刀片的时候，不需要完全拆解整机，只需要松开侧盖板的固定螺栓就可以打开腔体接触内部刀辊，动刀的固定螺栓采用标准通用规格，日常更换配件不需要定制特殊零件，基层维修站点就可以完成维护作业。

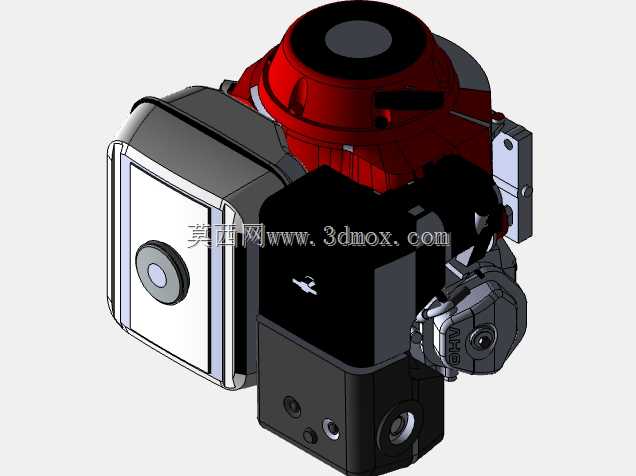

　　动力单元选用通用小型单缸内燃机，燃油箱与动力单元集成布置，不需要额外配置外接电源，适配没有供电条件的田间、山场作业场景，相比电机驱动的同类型设备，使用场景限制更少。机架的焊接位置都做了三角加强筋设计，尤其是动力安装位、切碎腔支撑位这两个受力集中的区域，通过加强筋分散焊接应力，避免长期作业过程中焊缝开裂，机架表面预留了防腐涂装的工艺余量，建模过程中所有的安装孔位都做了同轴度校验，确保零部件装配的时候不会出现干涉问题，带轮的安装平面做了平行度约束，避免皮带运转过程中出现偏磨掉带的问题。进料斗采用薄钢板折弯成型结构，建模时预留了折弯工艺缺口，方便生产过程中的钣金加工，不需要额外做复杂的成型模具，降低生产制造成本。设备的操作区域没有突出的尖锐棱角，所有外露的传动部件都预留了防护罩安装位，实际生产时加装金属防护罩就可以避免传动部件外露造成的安全隐患，符合农用机械的安全设计规范。
