汽车悬架螺旋弹簧减震支柱结构

　　这套减震支柱总成是乘用车辆前悬麦弗逊结构里的核心承载缓冲部件，日常装车场景覆盖绝大多数前置前驱家用车型的前轮悬架位置，也有部分改装车型会基于同结构做阻尼、弹簧刚度的适配调整，用来匹配不同的车身高度与操控取向。从实际装车用途来看，它需要同时承担三项核心任务：一是传递车轮与车身之间的垂向、横向载荷，把车轮接地点的受力通过支柱本体传导至副车架与车身承力结构；二是配合螺旋弹簧吸收路面颠簸带来的冲击能量，避免刚性冲击直接传递到座舱；三是为转向动作提供回转支撑，支柱本体的上端与减震器顶座连接，可随转向拉杆动作同步转动，兼顾转向主销的定位功能。

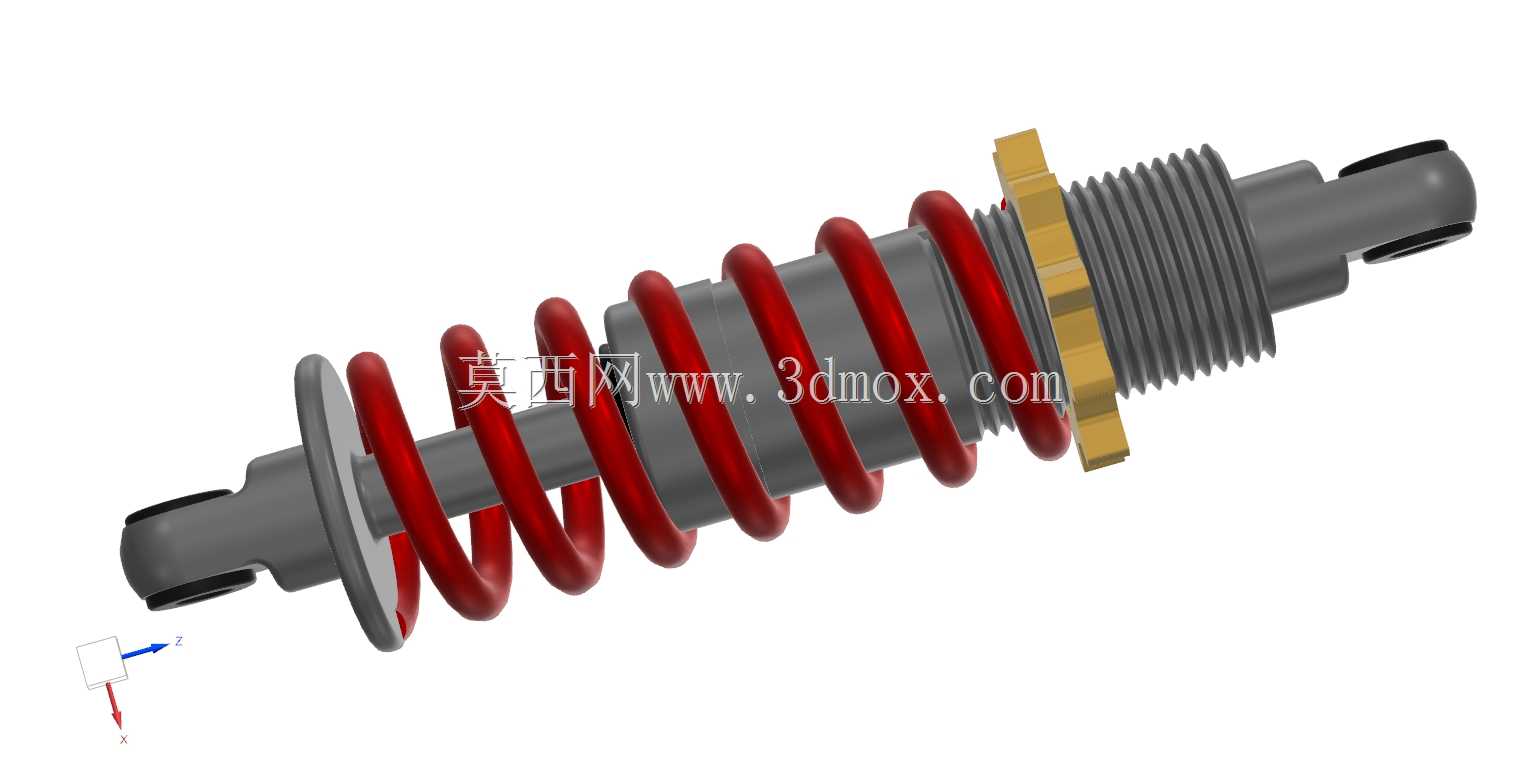

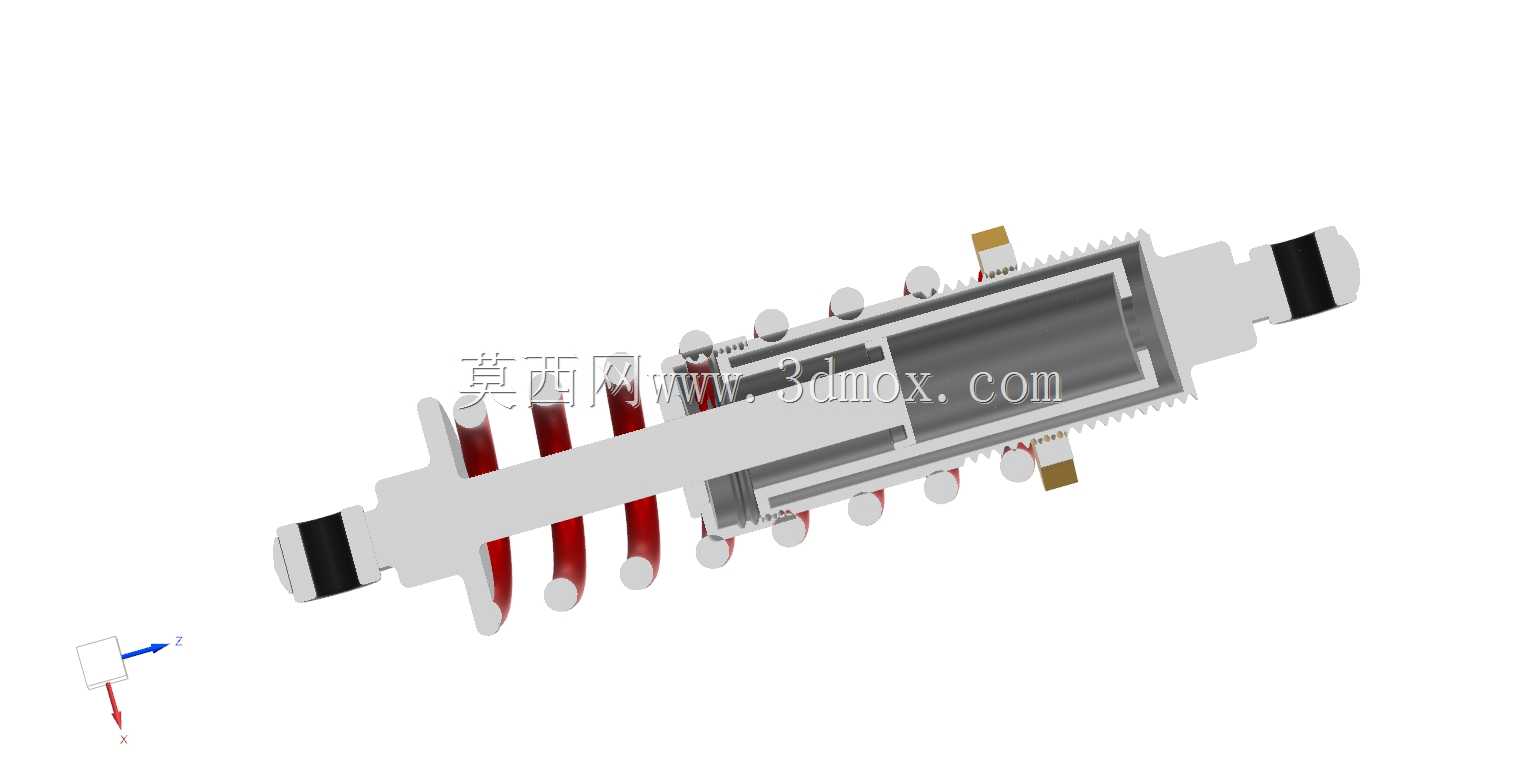

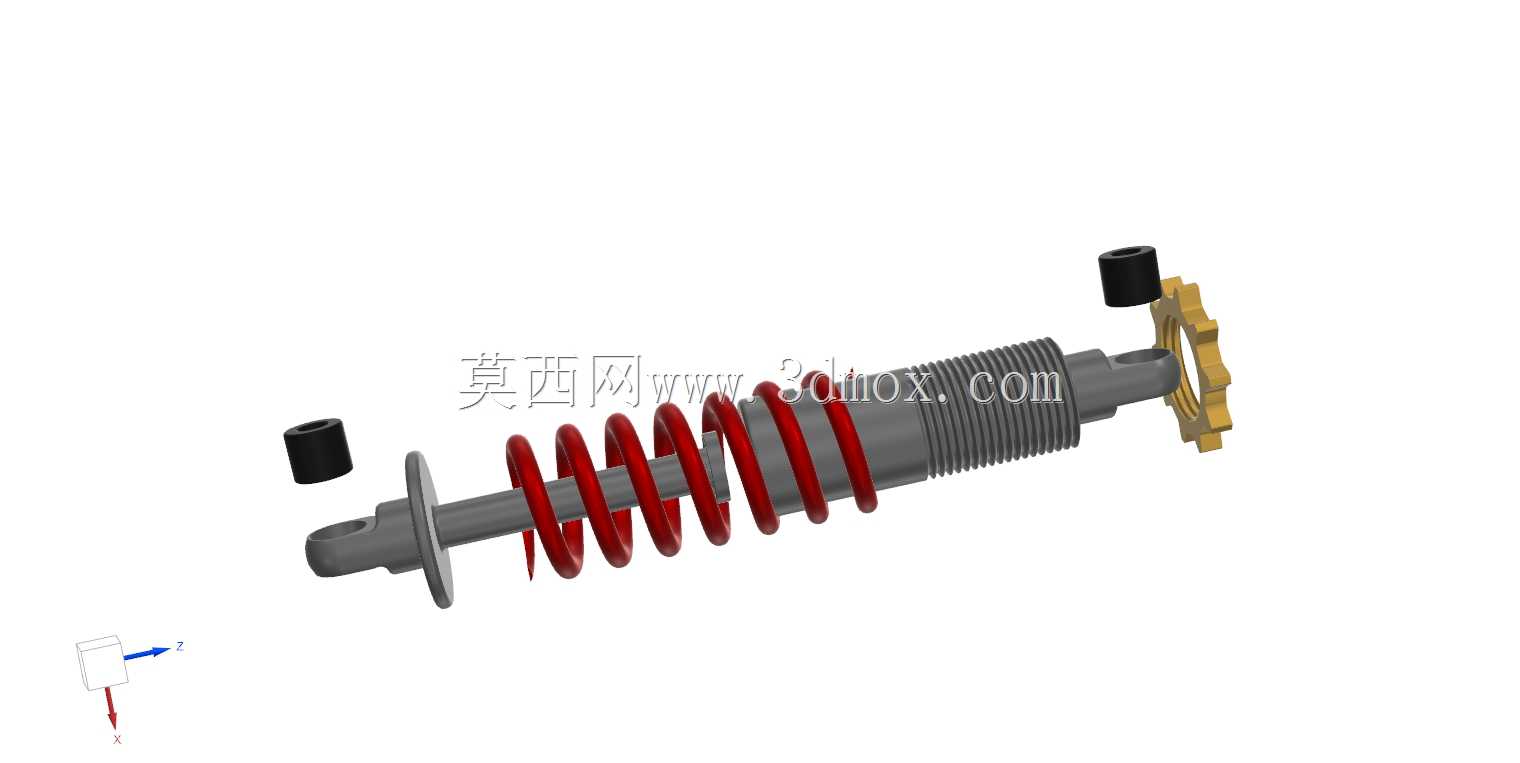

　　从功能特性拆解来看，总成的阻尼部分采用筒式液压阻尼结构，活塞上布置有常通孔与单向阀组，当弹簧受压缩或回弹时，筒内液压油通过阀组孔隙产生阻尼力，把弹簧往复振动的机械能转化为热能散出，避免车辆经过颠簸后出现持续余振。外侧套置的螺旋弹簧采用变节距设计，端部几圈的螺距更小，在小幅度颠簸时刚度更低，能过滤细碎路面振动，中段等距螺距部分负责常规载荷下的支撑，遇到大冲击行程时弹簧并圈，刚度快速上升，避免悬架击穿。中间的金色限位挡圈是弹簧安装的定位基准，同时承担弹簧上下端的行程限位，避免弹簧在大伸缩量时出现错位脱出。两端的连接耳采用橡胶衬套压装结构，一端连接转向节，一端连接车身减震塔，橡胶衬套可以过滤高频振动，同时允许连接位置有微小的角度偏转，适配悬架跳动时的角度变化。

　　设计思路上，这套结构优先考虑了安装空间的紧凑性，把阻尼筒、螺旋弹簧、转向主销功能集成在同一轴线上，相比双叉臂结构节省了大量横向布置空间，给发动机舱、转向机构留出更多布置余量。阻尼阀组的调校匹配了弹簧刚度曲线，避免出现阻尼过小拉不住弹簧导致的弹跳，也不会因为阻尼过大让悬架变硬失去缓冲能力。弹簧的表面做了喷丸强化与电泳涂装，应对底盘位置的泥水、砂石击打腐蚀，提升长期使用的疲劳强度。阻尼筒的外露活塞杆表面做了镀铬处理，粗糙度控制在Ra0.2以下，配合油封结构避免液压油渗漏，同时减少活塞杆往复运动的磨损。

　　从安装边界尺寸来看，总成的最大伸展长度适配对应车型的悬架最大跳离行程，此时弹簧仍有一定预紧力不会松脱；最大压缩长度对应悬架缓冲块被完全压实的状态，此时阻尼筒内部不会出现活塞触底的硬冲击。两端连接耳的孔位间距、孔径尺寸完全对应原车转向节与减震塔的安装点，不需要额外修改即可直接对位安装，中间的螺纹调节段可以调整弹簧预紧力，适配不同的车身高度需求。外侧的防尘套结构可以阻挡砂石、灰尘附着在活塞杆表面，避免油封被杂质划伤出现漏油问题，延长总成的使用寿命。在实际底盘调校中，这套结构的侧倾刚度匹配了横向稳定杆的参数，在车辆过弯时可以提供足够的支撑力，减少侧倾幅度，同时直线行驶时又能保持足够的缓冲能力，平衡操控性与乘坐舒适性。
