CNC机床用手动夹紧夹具结构设计

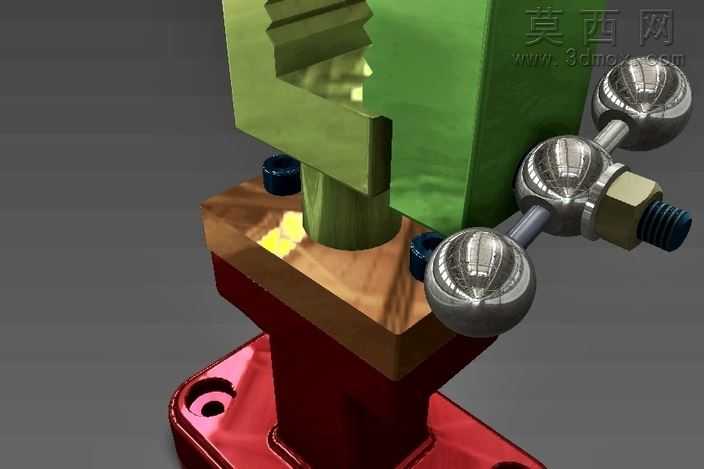

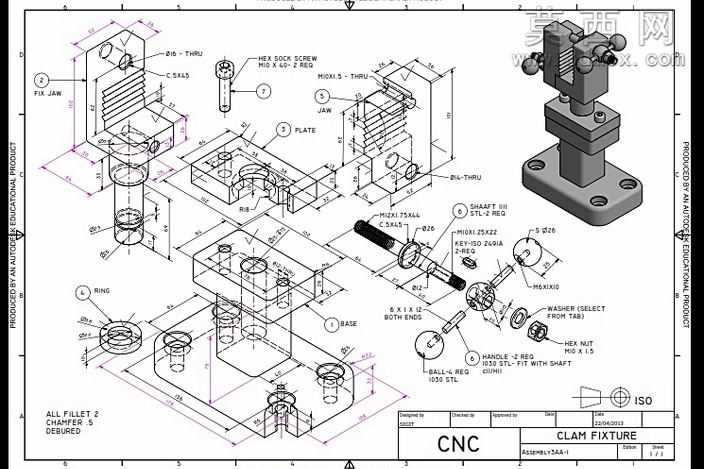

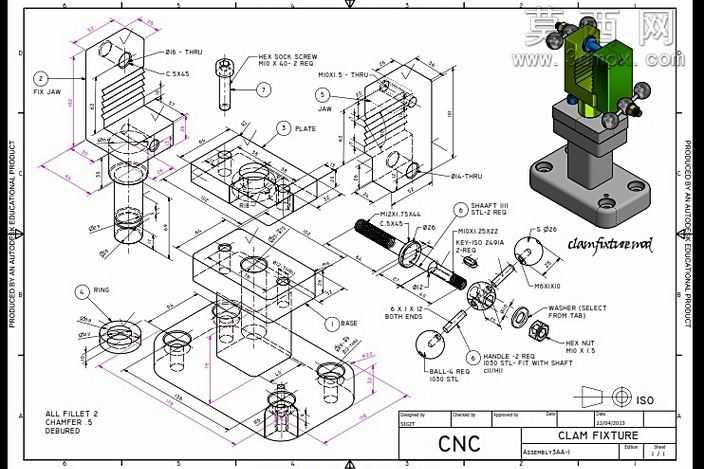

本作品为面向CNC加工场景设计的手动夹紧夹具，整体采用三维参数化建模方式完成全零件构建与装配验证，建模过程严格遵循机械设计公差规范，对每个零件的配合尺寸、安装基准做了精准约束，确保虚拟装配下无干涉、无错位，可直接对接后续工程图导出与加工生产环节。建模阶段从底座基准件开始搭建，底座采用带安装孔的方形法兰结构，设置两个定位安装孔用于将夹具整体固定在机床工作台面，底座上方设置定位凸台与夹具体的安装槽做配合，保证整体安装的位置精度。夹具体主体采用立式框架结构，设置多组平行的散热减重槽，在保证结构刚性的前提下降低整体重量，同时预留固定 jaw 与活动 jaw 的安装导轨槽，固定 jaw 直接与夹主体做刚性连接，活动 jaw 与传动螺杆做螺纹配合，通过螺杆的转动带动活动 jaw 沿导轨做直线往复运动，实现对工件的夹紧与松开动作。传动部分采用带手柄的转轴结构，转轴两端设置球头手柄方便操作人员施力，转轴中部通过键连接传动齿轮，与夹紧螺杆做动力传递，转轴上设置垫圈、卡簧等标准件做轴向定位，避免传动过程中出现轴向窜动，所有螺纹连接位置均匹配对应规格的六角螺丝、螺母做紧固，零件的边角位置统一设置2mm圆角与0.5mm倒角，既去除加工毛刺提升操作安全性，也优化了整体外观质感。渲染阶段对不同零件赋予对应材质，底座、夹主体等结构钢零件赋予哑光发黑的金属材质，传动螺杆、手柄轴等运动件赋予亮面镀铬材质，手柄球头赋予黑色防滑橡胶材质，通过光影调整清晰展示各零件的装配关系与结构层次，同时搭配爆炸视图展示所有零件的拆分状态，清晰呈现每个零件的装配位置与连接逻辑。设计过程中充分考虑手动操作的人机工程学，手柄的转动半径设置在适合人手施力的范围，夹紧行程适配常规小型加工零件的装夹需求，整体结构紧凑，装夹操作便捷，可满足CNC加工过程中对小型工件的快速定位夹紧需求，所有非标准零件均设置了完整的尺寸标注与形位公差要求，标准件全部采用国标通用规格，方便加工过程中的零件采购与替换，整体结构经过运动仿真验证，夹紧动作顺畅无卡滞，夹紧力可通过手柄的施力大小灵活调整，适配不同材质工件的装夹需求，避免装夹力过大造成工件变形。
