多功能复合式大力钳扳手结构设计

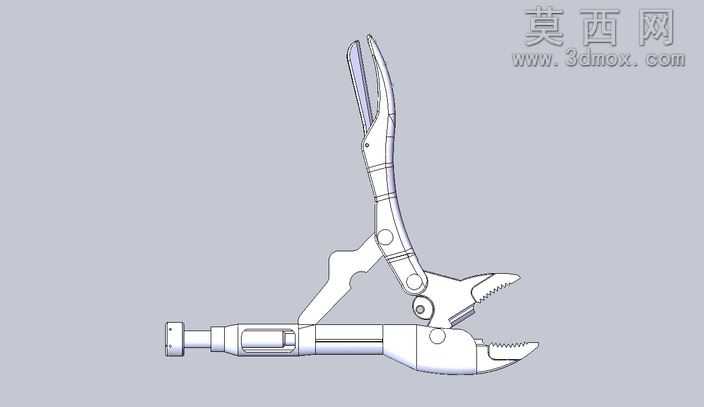

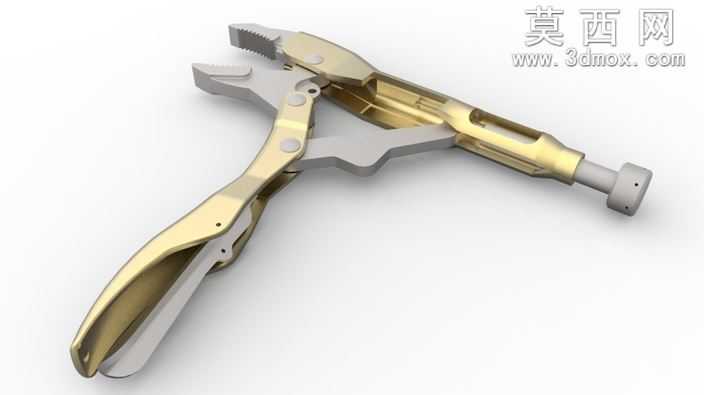

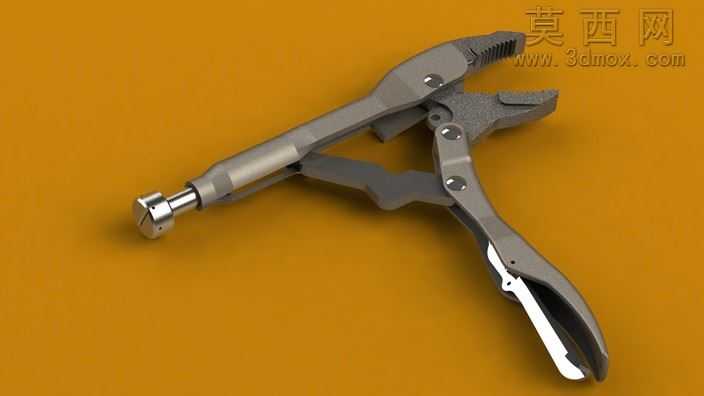

本作品为多功能复合式大力钳扳手的三维结构模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械加工的尺寸公差规范，对每一处零件的配合间隙、转动副活动余量都做了精准的参数设定，确保模型可直接用于后续的工程图导出、结构仿真以及实物打样验证。模型整体采用自底向上的装配建模思路，先分别完成钳口活动颚、固定颚、调节螺杆、锁紧连杆、手柄组件、辅助钳头等单个零件的特征建模，再通过同轴心配合、重合配合、限位配合完成整体装配，完整还原了该复合工具的活动逻辑：旋转尾部的调节螺杆可调整主钳口的开合范围，适配不同尺寸的工件夹持需求，中部的连杆锁紧机构可在夹持到位后实现自锁，保持持续的夹紧力无需持续施力，上部集成的辅助尖嘴钳头可完成狭小空间内的夹持、拔取操作，实现一器多用的功能整合。材质渲染阶段，对主体受力结构件赋予哑光铬钒钢材质，还原五金工具的金属磨砂质感，对调节螺杆的滚花部位做了纹理细节刻画，手柄部位做了防滑纹理的材质区分，整体渲染效果贴近实物的工业质感。结构设计上充分考虑了手动工具的力学特性，在钳口咬合面做了锯齿形防滑齿结构，增大夹持摩擦力，连杆机构的力臂比例经过优化，可借助杠杆原理放大夹持力，让使用者用较小的握力即可获得极大的锁紧力，各转动销轴部位都做了轴套间隙设计，保证长期使用的转动顺畅性，避免卡滞。整个模型的所有特征均保留完整参数，可根据实际使用需求调整钳口开度、整体长度、齿形参数，适配不同的作业场景，既可以作为五金工具设计的参考原型，也可用于机械基础课程的连杆机构、杠杆原理教学演示案例。
